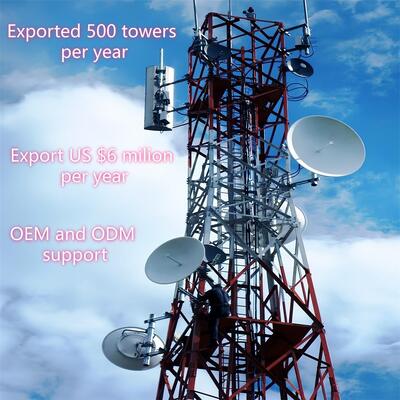

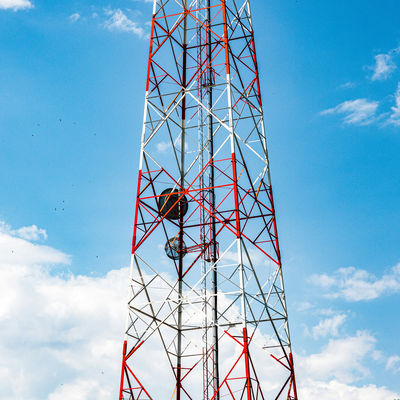

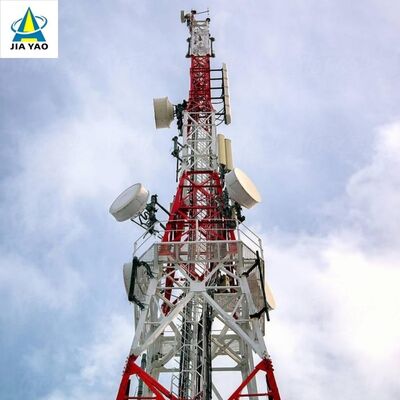

Угловая стальная вышка связи ANSI/TIA-222, стандарт сейсмостойкости 4, стандартная решетчатая мачта для установки радиотелевизионной антенны

Коммуникационная башня из угловой стали с 4 опорами сейсмостойкости по стандарту ANSI/TIA-222, решетчатая мачта для установки радио- и телевизионных антенн

4-опорная решетчатая башня из угловой стали представляет собой отдельно стоящую высокопрочную стальную конструкцию, предназначенную для поддержки критически важной инфраструктуры. Характеризуется четырехногим каркасом с квадратным основанием и перекрестными решетчатыми соединениями, она служит надежной основой для связи, передачи электроэнергии и других промышленных применений по всему миру. В отличие от растянутых башен, которые полагаются на внешние тросы для устойчивости, эта самонесущая конструкция стоит независимо, что делает ее адаптируемой к различным условиям, от городских районов до удаленных регионов.

Являясь краеугольным камнем современной инфраструктуры, 4-опорная решетчатая башня из угловой стали сочетает в себе долговечность, универсальность и практичность для удовлетворения растущих потребностей секторов связи, энергетики и наблюдения. Ее зрелая конструкция и надежная производительность делают ее предпочтительным выбором для проектов по всему миру.

Описание продукта

Детали упаковки:Телекоммуникационная башня будет упакована в оцинкованные ленты в соответствии с требованиями клиента.

Доставка:Отправка в течение 20 дней после оплаты из порта Тяньцзинь

Элементы башни:Одна стальная башня разделена на несколько пакетов.

Болты:Пакет или сталь

Мы специализируемся на проектировании и производстве стальных башен по индивидуальному заказу для телекоммуникационных, мониторинговых, наблюдательных и охранных целей. Ниже приведена подробная информация о продукте:

Какова решетчатая структура 4-опорной башни из угловой стали?

Решетчатая структура 4-опорной башни из угловой стали представляет собой перекрестную, ферменную конструкцию, которая соединяет четыре вертикальные опоры из угловой стали башни. Состоящая из соединенных стальных элементов (обычно угловой стали или решетчатых стержней), она образует сетчатый узор, который равномерно распределяет нагрузки — включая собственный вес башни, вес оборудования, ветровые, сейсмические и ледовые нагрузки — по всем четырем опорам. Эта структура интегрирована по всей высоте башни, дополняя сужающийся дизайн башни (шире у основания, уже наверху) для повышения структурной целостности и устойчивости. Решетчатая конфигурация обеспечивает баланс между высокой прочностью и легким весом, минимизируя использование материалов при одновременном максимизации несущей способности и устойчивости к экстремальным условиям окружающей среды. Она также способствует циркуляции воздуха, снижая сопротивление ветру и дополнительно улучшая общую устойчивость башни.

Как установить спутниковую тарелку на 4-опорную башню из угловой стали?​

Монтаж спутниковой тарелки на 4-опорную башню из угловой стали выполняется в соответствии с систематическим процессом, соответствующим требованиям безопасности:

1. Предварительная подготовка к установке: Проверьте несущую способность башни, чтобы убедиться, что она может выдержать вес спутниковой тарелки (включая тарелку, монтажный кронштейн и соответствующее оборудование). Убедитесь, что конструкция башни соответствует применимым стандартам (например, TIA/EIA-222-G/F) для монтажа оборудования.
2. Установка кронштейна: Прикрепите специальные кронштейны для антенн/спутниковых тарелок (поставляемые с башней или изготовленные на заказ) к предварительно обозначенным точкам крепления на корпусе башни или платформе оборудования. Эти кронштейны закрепляются высокопрочными болтами (соответствующими стандарту ISO 898 класса 6.8/8.8) для обеспечения надежного соединения с решетчатой конструкцией или опорами башни.
3. Подъем и позиционирование тарелки: Используйте краны или специализированное подъемное оборудование для подъема спутниковой тарелки на целевую высоту (обычно на верхние секции башни или на специальную платформу оборудования). Убедитесь, что тарелка выровнена с предполагаемым путем связи точка-точка (при необходимости отрегулируйте азимут и угол возвышения).
4. Крепление тарелки: Закрепите спутниковую тарелку на предварительно установленных кронштейнах с помощью совместимого оборудования, затягивая болты до требуемого момента с помощью калиброванных инструментов. Убедитесь, что тарелка установлена ровно и устойчиво, без люфта или движения.
5. Прокладка кабелей и интеграция: Проложите кабели сигналов тарелки через интегрированные кабельные лотки башни для защиты от повреждений окружающей средой. Подключите кабели к соответствующему оборудованию (например, передатчикам/приемникам) у основания башни или на промежуточной платформе, обеспечив надлежащую изоляцию и гидроизоляцию.
6. Финальная проверка: Проведите визуальный осмотр, чтобы убедиться, что тарелка надежно закреплена, кронштейны целы, а кабели аккуратно организованы. Проверьте передачу сигнала тарелки, чтобы подтвердить выравнивание и функциональность, соблюдая протоколы безопасности на протяжении всего процесса.

Какова основная структура 4-опорной башни из угловой стали?

Основная структура 4-опорной башни из угловой стали представляет собой самонесущую конструкцию, разработанную для обеспечения устойчивости и несущей способности, состоящую из трех основных компонентов:

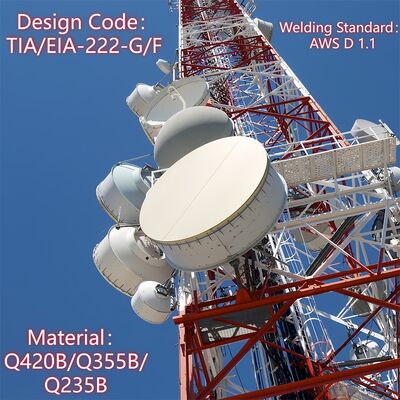

• Четыре вертикальные опоры из угловой стали: Основные несущие элементы, изготовленные из высококачественной конструкционной стали (например, Q235B, Q345B, Q420; соответствующие ASTM A36/A572) и расположенные в конфигурации квадратного основания. Эти опоры передают общий вес башни (включая оборудование и нагрузки окружающей среды) на фундамент.
• Решетчатые соединения ферм: Перекрестные стальные элементы (угловая сталь или решетчатые стержни), которые соединяют четыре опоры горизонтально и диагонально. Эта ферменная система равномерно распределяет нагрузки по всей конструкции, повышает жесткость и противостоит боковым силам (ветер, сейсмическая активность), образуя характерный решетчатый узор башни.
• Коническая конструкция рамы: Башня постепенно сужается от основания к вершине (шире внизу, уже наверху), оптимизируя структурную целостность за счет концентрации материала там, где нагрузки самые большие (у основания) и снижения сопротивления ветру на больших высотах.

Дополнительные конструктивные элементы (например, платформы для оборудования, лестницы для подъема и кабельные лотки) интегрированы в основную раму для обеспечения практической функциональности, но четыре вертикальные опоры и решетчатые соединения ферм составляют структурный каркас башни.

Платформа, лестница 4-опорной башни из угловой стали

A. Платформа

• Назначение: Служит приподнятым, устойчивым рабочим местом для установки, обслуживания или осмотра оборудования (например, спутниковых тарелок, антен 5G, устройств наблюдения) и компонентов башни. Она также обеспечивает безопасную точку отдыха для рабочих во время подъема.
• Особенности конструкции: Обычно изготавливается из оцинкованной стали (соответствующей ASTM A123/ISO 1461 для коррозионной стойкости) и интегрируется в решетчатую конструкцию башни на заданных высотах. Платформы могут включать защитные ограждения, нескользящие поверхности и люки для обеспечения безопасности рабочих. Они спроектированы для поддержки веса рабочих, инструментов и оборудования, в соответствии с общей несущей способностью башни.
• Индивидуализация: Может быть добавлена на нескольких высотах в зависимости от потребностей проекта (например, рядом с точками крепления антенн или в середине башни для обслуживания).

B. Лестница

• Назначение: Специальная система безопасного доступа, позволяющая рабочим подниматься по башне для доступа к платформам, оборудованию или верхним секциям для установки, осмотра или ремонта.
• Особенности конструкции: Изготовлена из оцинкованной стали для долговечности и коррозионной стойкости, с равномерно расположенными ступенями (в соответствии с отраслевыми стандартами безопасности) для удобного подъема. Ключевые элементы безопасности включают поручни, системы защиты от падения (например, направляющие тросы для страховочных поясов) и иногда защитные клетки для предотвращения падений. Лестница вертикально крепится к опорам башни или решетчатой ферме, обеспечивая безопасный и устойчивый путь.
• Соответствие: Разработана в соответствии с правилами безопасности и отраслевыми стандартами (например, TIA/EIA-222-G/F), уделяя первостепенное внимание защите рабочих при вертикальном доступе.

Вместе платформа и лестница повышают удобство использования башни, обеспечивая безопасный и эффективный доступ к высотному оборудованию и компонентам, поддерживая текущую эксплуатацию и техническое обслуживание.

​

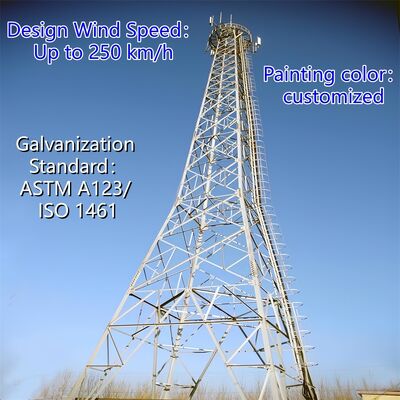

Испытания оцинкованной башни из угловой стали

Оцинковка является жизненно важной поверхностной обработкой для 4-опорных решетчатых башен из угловой стали, обеспечивая долговременную коррозионную стойкость для противостояния суровым условиям эксплуатации на открытом воздухе и продлевая срок службы башни более чем на 20 лет. Ниже представлен упрощенный обзор ее испытаний на оцинковку:

1. Основные цели испытаний

• Обеспечить достаточную толщину покрытия для долговечной защиты от коррозии.
• Проверить однородность цинкового покрытия и его прочное сцепление (предотвратить отслаивание/шелушение).
• Проверить отсутствие критических дефектов (например, оголенной стали, трещин, раковин).
• Соответствовать международным стандартам (ASTM A123, ISO 1461).

2. Основные методы испытаний (проводятся после заводского изготовления и после установки)

• Толщина покрытия: Использовать магнитные толщиномеры (неразрушающие) или микрометры (разрушающие, только для образцов); минимум 85–120 мкм (толще для суровых условий).
• Адгезия: Испытание на изгиб (180°), испытание молотком или испытание методом решетчатого надреза ножом — отслоение покрытия не допускается.
• Визуальный осмотр: Проверить на наличие оголенной стали, трещин, неравномерного нарастания цинка или загрязнений; незначительные неровности допустимы, если они не влияют на качество.
• Коррозионная стойкость: Испытание в солевом тумане (ASTM B117/ISO 9227) в течение 100–500 часов (устойчивость к красному ржавлению); возможно длительное полевое испытание.
• Дополнительный химический анализ: AAS/XRF для подтверждения чистоты цинка ≥ 98% и обнаружения примесей.

3. Стандарты соответствия

Соблюдать ASTM (A123, B117, A572), ISO (1461, 9227, 898), нормы проектирования башен (TIA/EIA-222-G/F) и местные нормативные акты.

4. Периодические проверки после установки

• Повторно измерить толщину в критических соединениях.
• Проверить на наличие повреждений (царапин, вмятин) и при необходимости подкрасить краской с высоким содержанием цинка.
• Проверить целостность покрытия в отверстиях для болтов и зонах повышенного износа.

Эти испытания обеспечивают надежность оцинкованного покрытия, поддерживая производительность башни в инфраструктурных приложениях.

Нажмите здесь для получения дополнительной информации!!!!!!

Упаковка и доставка

Сертификаты

​Нажмите здесь для получения дополнительной информации!!!!!!

Индивидуальные типы продуктов и преимущества

Самонесущая башня 
Самонесущая башня обычно представляет собой 3-х или 4-х опорную башню, а ее материал — стальная труба или угловая сталь. Что касается соединения, то трубчатая башня соединяется фланцем, а башня из угловой стали — гайками и болтами. 
Особенности: 
1. Низкий коэффициент ветровой нагрузки, высокая ветроустойчивость. 
2. Экономия земельных ресурсов, удобное расположение. 
Удобная транспортировка и монтаж. 

Трубчатая стальная башня
Трубчатая башня относится к самонесущей высотной стальной конструкции с колонной башни из стальных труб и секцией корпуса башни треугольной формы. Ее основные характеристики заключаются в том, что три колонны трубчатой башни изготовлены из стальных труб, а секция корпуса башни имеет треугольную форму, что является высотной стальной конструкцией, отличающейся от угловой стали.

Монопольная башня

Монопольная башня — это распространенный тип, отличающийся красивым внешним видом, занимающий небольшую площадь от 9 до 18 квадратных метров, экономически эффективный и используемый большинством строительных компаний. Корпус башни имеет более рациональное сечение, которое соединяется высокопрочным болтом или стыком (скользящее соединение). Он отличается простотой монтажа и может адаптироваться к различным сложным полевым условиям.

Растянутая башня 
Растянутая башня имеет новый внешний вид, и ее самой большой характеристикой является усиление с помощью стальных растяжек. Растянутая башня является распространенным типом коммуникационной башни, экономичной и практичной. Она легче и дешевле других. Она очень подходит для географически обширных территорий. 

Наблюдательная башня
Наблюдательная башня — это многофункциональное здание, в основном используемое для наблюдения за окружающей средой и играющее важную роль в различных областях. Ее дизайн подчеркивает гармонию и единство с природной средой, а архитектурный стиль обычно соответствует окружающей среде. Наблюдательные башни обычно состоят из корпуса башни, платформ, башен и лестниц, с компактными и прочными конструкциями.

Камуфлированная башня-дерево
Камуфлированная башня-дерево также является разновидностью искусственных деревьев, имитирующих башню-дерево. Основание похоже на настоящее, плюс тщательный дизайн, при размещении среди настоящих деревьев в зоне отдыха, парке и на площади она станет частью природы. 
Особенности: 
1. Изысканная структура и великолепный внешний вид. 
2. Высокая структурная стабильность и долгий срок службы. 
3. Небольшая занимаемая площадь и большой экономический эффект.
