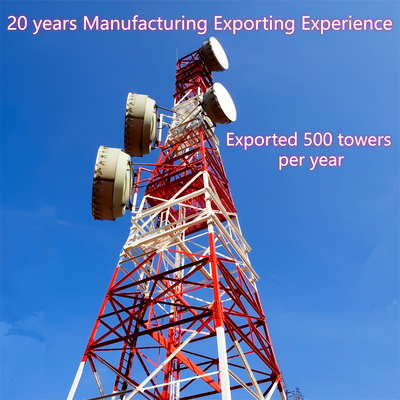

башня угла высоты 72М ориентированная на заказчика 4 опорная стальная для покрытия сигнала ТВ передачи

72-метровая настраиваемая угловая стальная башня с 4 опорами для покрытия телевизионным сигналом

Четырехопорная угловая стальная решетчатая башня представляет собой отдельно стоящую высокопрочную стальную конструкцию, предназначенную для поддержки критически важной инфраструктуры. Характеризуется четырехногой рамой с квадратным основанием и перекрестными решетчатыми соединениями, она служит надежной основой для связи, передачи электроэнергии и других промышленных применений по всему миру. В отличие от растянутых башен, которые полагаются на внешние тросы для устойчивости, эта самонесущая конструкция стоит независимо, что делает ее адаптируемой к различным условиям, от городских районов до удаленных регионов.

Являясь краеугольным камнем современной инфраструктуры, четырехопорная угловая стальная решетчатая башня сочетает в себе долговечность, универсальность и практичность для удовлетворения растущих потребностей секторов связи, энергетики и наблюдения. Ее отработанная конструкция и надежная производительность делают ее предпочтительным выбором для проектов по всему миру.

Описание продукта

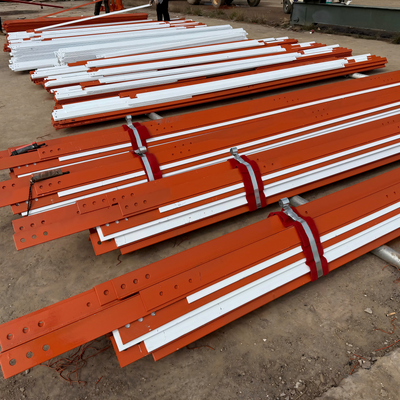

Детали упаковки: Телекоммуникационная башня будет упакована в оцинкованные ленты в соответствии с требованиями клиента.

Доставка:Отправка в течение 20 дней после оплаты из порта Тяньцзинь

Элементы башни: Одна стальная башня разделена на несколько связок.

Болты: Пакет или сталь

Мы специализируемся на проектировании и производстве стальных башен по индивидуальному заказу для телекоммуникационных, мониторинговых, наблюдательных и охранных целей. Ниже приведена подробная информация о продукте:

Какова решетчатая структура четырехопорной угловой стальной башни?

Решетчатая структура четырехопорной угловой стальной башни представляет собой перекрестную, ферменную конструкцию, которая соединяет четыре вертикальные угловые стальные опоры башни. Состоящая из соединенных стальных элементов (обычно угловой стали или решетчатых стержней), она образует сетчатый узор, который распределяет нагрузки — включая собственный вес башни, вес оборудования, ветровые, сейсмические и ледовые нагрузки — равномерно по всем четырем опорам. Эта структура интегрирована по всей высоте башни, дополняя коническую конструкцию башни (шире у основания, уже наверху) для повышения структурной целостности и устойчивости. Решетчатая конфигурация сочетает высокую прочность с легким весом, минимизируя использование материалов при одновременном максимизации несущей способности и устойчивости к экстремальным условиям окружающей среды. Она также способствует циркуляции воздуха, снижая сопротивление ветру и далее повышая общую устойчивость башни.

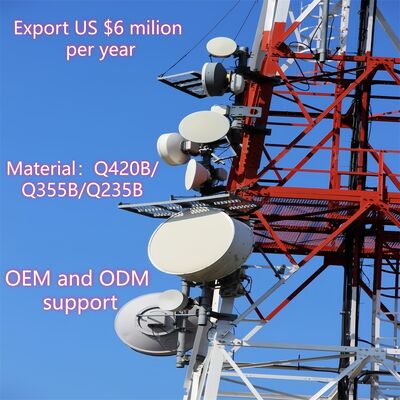

Как установить микроволновую антенну на четырехопорную угловую стальную башню?​

Монтаж микроволновой (МВ) антенны на четырехопорной угловой стальной башне осуществляется в соответствии с систематическим процессом, соответствующим требованиям безопасности:

1. Предварительная подготовка к установке: Проверьте несущую способность башни, чтобы убедиться, что она может выдержать вес МВ антенны (включая антенну, монтажный кронштейн и связанное оборудование). Убедитесь, что конструкция башни соответствует соответствующим стандартам (например, TIA/EIA-222-G/F) для монтажа оборудования.
2. Установка кронштейна: Прикрепите специальные кронштейны для антенн/микроволновых антенн (поставляемые с башней или изготовленные на заказ) к заранее определенным точкам крепления на корпусе башни или платформе оборудования. Эти кронштейны закрепляются высокопрочными болтами (соответствующими ISO 898 класса 6.8/8.8) для обеспечения надежного соединения с решетчатой конструкцией или опорами башни.
3. Подъем и позиционирование антенны: Используйте краны или специализированное подъемное оборудование для подъема МВ антенны на целевую высоту (обычно на верхние секции башни или выделенную платформу оборудования). Убедитесь, что антенна выровнена с предполагаемым путем связи точка-точка (при необходимости отрегулируйте азимут и угол места).
4. Крепление антенны: Закрепите МВ антенну на предварительно установленных кронштейнах с помощью совместимого крепежа, затягивая болты до требуемого момента с помощью калиброванных инструментов. Убедитесь, что антенна ровная и устойчивая, без люфта или движения.
5. Прокладка кабелей и интеграция: Проложите кабели сигнала антенны через интегрированные кабельные лотки башни для защиты от повреждений окружающей средой. Подключите кабели к соответствующему оборудованию (например, передатчикам/приемникам) у основания башни или на промежуточной платформе, обеспечив надлежащую изоляцию и гидроизоляцию.
6. Финальная проверка: Проведите визуальный осмотр, чтобы убедиться, что антенна надежно закреплена, кронштейны целы, а кабели правильно организованы. Проверьте передачу сигнала антенны, чтобы подтвердить выравнивание и функциональность, соблюдая протоколы безопасности на протяжении всего процесса.

Какова основная конструкция четырехопорной угловой стальной башни?

Основная конструкция четырехопорной угловой стальной башни представляет собой самонесущую раму, разработанную для обеспечения устойчивости и несущей способности, состоящую из трех основных компонентов:

• Четыре вертикальные угловые стальные опоры: Основные несущие элементы, изготовленные из высококачественной конструкционной стали (например, Q235B, Q345B, Q420; соответствующие ASTM A36/A572) и расположенные в конфигурации квадратного основания. Эти опоры передают общий вес башни (включая оборудование и нагрузки окружающей среды) на фундамент.
• Решетчатые ферменные соединения: Перекрестные стальные элементы (угловая сталь или решетчатые стержни), которые соединяют четыре опоры горизонтально и диагонально. Эта ферменная система равномерно распределяет нагрузки по конструкции, повышает жесткость и противостоит боковым силам (ветер, сейсмическая активность), образуя характерный решетчатый узор башни.
• Коническая конструкция рамы: Башня постепенно сужается от основания к вершине (шире внизу, уже наверху), оптимизируя структурную целостность, концентрируя материал там, где нагрузки самые большие (у основания), и уменьшая сопротивление ветру на больших высотах.

Дополнительные конструктивные элементы (например, платформы для оборудования, лестницы для подъема и кабельные лотки) интегрированы в основную раму для обеспечения практической функциональности, но четыре вертикальные опоры и решетчатые ферменные соединения составляют структурный каркас башни.

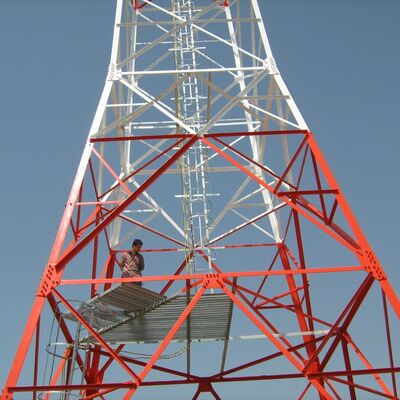

Платформа, лестница четырехопорной угловой стальной башни

A. Платформа

• Назначение: Служит приподнятым, устойчивым рабочим местом для установки, обслуживания или осмотра оборудования (например, микроволновых антенн, антенн 5G, устройств наблюдения) и компонентов башни. Она также обеспечивает безопасную точку отдыха для рабочих во время подъема.
• Особенности конструкции: Обычно изготавливается из оцинкованной стали (соответствующей ASTM A123/ISO 1461 для коррозионной стойкости) и интегрируется в решетчатую конструкцию башни на заданных высотах. Платформы могут включать защитные ограждения, нескользящие поверхности и люки для обеспечения безопасности рабочих. Они спроектированы так, чтобы выдерживать вес рабочих, инструментов и оборудования, в соответствии с общей несущей способностью башни.
• Индивидуализация: Может быть добавлена на нескольких высотах в зависимости от потребностей проекта (например, рядом с точками крепления антенн или в середине башни для обслуживания).

B. Лестница

• Назначение: Специальная система безопасного доступа, которая позволяет рабочим подниматься по башне для доступа к платформам, оборудованию или верхним секциям для установки, осмотра или ремонта.
• Особенности конструкции: Изготовлена из оцинкованной стали для долговечности и коррозионной стойкости, с равномерно расположенными ступенями (в соответствии с отраслевыми стандартами безопасности) для удобного подъема. Ключевые элементы безопасности включают поручни, системы защиты от падения (например, направляющие для тросов для страховочных привязей) и иногда защитные клетки для предотвращения падений. Лестница вертикально крепится к опорам башни или решетчатой ферме, обеспечивая безопасный и устойчивый путь.
• Соответствие: Разработана в соответствии с правилами безопасности и отраслевыми стандартами (например, TIA/EIA-222-G/F), уделяя первостепенное внимание защите рабочих при вертикальном доступе.

Вместе платформа и лестница повышают удобство использования башни, обеспечивая безопасный и эффективный доступ к высотному оборудованию и компонентам, поддерживая текущую эксплуатацию и техническое обслуживание.

​

Испытания оцинкованной угловой стальной башни

Оцинковка является жизненно важной поверхностной обработкой для четырехопорных угловых стальных решетчатых башен, обеспечивая долговременную коррозионную стойкость для противостояния суровым условиям эксплуатации на открытом воздухе и продлевая срок службы башни более чем на 20 лет. Ниже приведено упрощенное описание ее испытаний на оцинковку:

1. Основные цели испытаний

• Обеспечить достаточную толщину покрытия для долговечной коррозионной защиты.
• Проверить равномерность цинкового покрытия и его прочное сцепление (предотвратить отслаивание/шелушение).
• Проверить отсутствие критических дефектов (например, оголенной стали, трещин, раковин).
• Соответствовать международным стандартам (ASTM A123, ISO 1461).

2. Ключевые методы испытаний (проводятся после заводской обработки и после установки)

• Толщина покрытия: Использовать магнитные толщиномеры (неразрушающие) или микрометры (разрушающие только для образцов); минимум 85–120 мкм (толще для суровых условий).
• Адгезия: Испытание на изгиб (180°), испытание молотком или испытание методом надреза ножом — отслоение покрытия не допускается.
• Визуальный осмотр: Проверить на наличие оголенной стали, трещин, неравномерного наплавления цинка или загрязнений; незначительные неровности допустимы, если они не влияют на качество.
• Коррозионная стойкость: Испытание в солевом тумане (ASTM B117/ISO 9227) в течение 100–500 часов (устойчивость к красному ржавлению); возможны дополнительные долгосрочные полевые испытания.
• Дополнительный химический анализ: AAS/XRF для подтверждения чистоты цинка ≥ 98% и обнаружения примесей.

3. Стандарты соответствия

Соблюдать ASTM (A123, B117, A572), ISO (1461, 9227, 898), нормы проектирования башен (TIA/EIA-222-G/F) и местные нормы.

4. Периодические проверки после установки

• Повторно измерить толщину в критических соединениях.
• Проверить на наличие повреждений (царапин, вмятин) и при необходимости подкрасить цинкосодержащей краской.
• Проверить целостность покрытия в отверстиях для болтов и зонах повышенного износа.

Эти испытания обеспечивают надежность оцинкованного покрытия, поддерживая производительность башни в инфраструктурных приложениях.

Нажмите здесь для получения дополнительной информации!!!!!!

Упаковка и доставка

Сертификаты

​Нажмите здесь для получения дополнительной информации!!!!!!

Индивидуальные типы продуктов и преимущества

Самонесущая башня 
Самонесущая башня обычно представляет собой 3-х или 4-х опорную башню, а ее материал — стальная труба или уголковая сталь. Что касается соединения, то трубчатая башня соединяется фланцем, а башня из уголковой стали — гайками и болтами. 
Особенности: 
1. Низкий коэффициент ветровой нагрузки, высокая ветроустойчивость. 
2. Экономия земельных ресурсов, удобное расположение. 
Удобная транспортировка и монтаж.

Трубчатая стальная башня
Трубчатая башня относится к самонесущей высотной стальной конструкции с колонной башни из стальных труб и секцией корпуса башни в форме треугольника. Ее основные характеристики заключаются в том, что три колонны трубчатой башни изготовлены из стальных труб, а секция корпуса башни имеет треугольную форму, что отличает ее от башни из уголковой стали.

Монопольная башня

Монопольная башня — это широко используемый тип с красивым внешним видом, занимающий небольшую площадь от 9 до 18 квадратных метров, экономически эффективный, и принятый большинством строительных компаний. Корпус башни имеет более разумное сечение, которое соединяется с помощью высокопрочных болтов или нахлеста (скользящее соединение). Он обладает характеристиками простоты установки и может адаптироваться к различным сложным полевым условиям.

Растянутая башня 
Растянутая башня имеет новый внешний вид, и ее самой большой особенностью является усиление с помощью стальных растяжек. Растянутая башня является распространенным типом коммуникационной башни, экономичной и практичной. Она легче и дешевле других. Она очень подходит для географически обширных территорий. 

Сторожевая башня
Сторожевая башня — это многофункциональное здание, в основном используемое для наблюдения за окружающей средой и играющее важную роль в различных областях. Ее дизайн подчеркивает гармонию и единство с природной средой, а архитектурный стиль обычно соответствует окружающей среде. Наблюдательные башни обычно состоят из корпуса башни, платформ, башен и лестниц, с компактной и прочной конструкцией.

Камуфлированная башня-дерево
Камуфлированная башня-дерево также является разновидностью искусственных деревьев, имитирующих башню-дерево. Основание похоже на настоящее, плюс тщательный дизайн, когда она размещается среди настоящих деревьев в зоне отдыха, парке и на площади, она станет частью природы. 
Особенности: 
1. Изысканная структура и великолепный внешний вид. 
2. Высокая структурная стабильность и долгий срок службы. 
3. Небольшая занимаемая площадь и большой экономический эффект.

Наши услуги

JIAYAO CO., LTD. является профессиональным производителем телекоммуникационных башен, сертифицированным по ISO9001. Мы стремимся предоставлять клиентам наиболее оптимизированные решения и лучшие коммуникационные башни. Многие продукты были экспортированы в США, Европу и другие 55 стран.
Мы специализируемся на проектировании и производстве башен из уголковой стали, трубчатых стальных башен, монопольных башен, башен-сосен, растянутых башен и сторожевых башен. Наши отделы включают проектирование, НИОКР, инспекцию, лабораторию, контроль качества, оцинковку и отдел стальных башен. Наше сырье поступает от известных сталелитейных заводов Китая: HBIS Group, Baowu Steel Group, Shougang Group.
​

Если вам это нужно, мы будем рады вам 24 часа в сутки!
