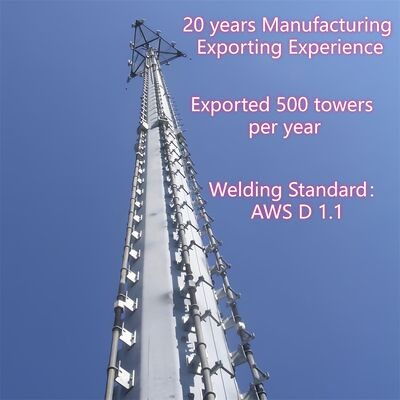

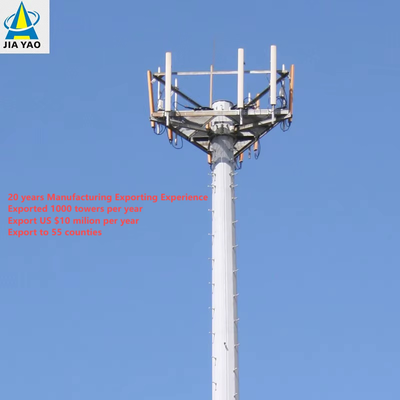

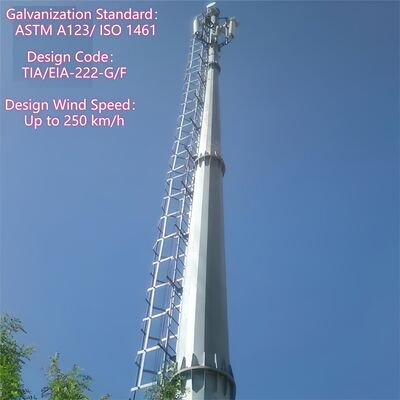

32-метровая монопольная вышка с тонким профилем, гармонично вписывающаяся в городскую пешеходную улицу
JIAYAO CO.,LTD
Описание продукта
ПРЕМИАЛЬНАЯ МОНОПОЛЬНАЯ ВЫШКА ИЗ СТАЛИ ДЛЯ ТЕЛЕКОММУНИКАЦИЙ И МОБИЛЬНОЙ СВЯЗИ
Откройте для себя нашу высококачественную монопольную вышку, передовую трубчатую стальную конструкцию, разработанную для современной телекоммуникационной инфраструктуры.

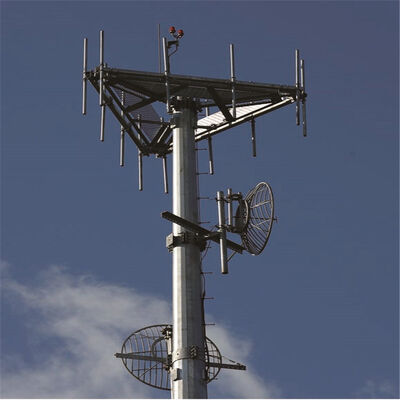

Эта самонесущая вышка связи, спроектированная с обтекаемой одностоечной конфигурацией, оснащена интегрированной рабочей платформой, надежными кронштейнами для антенн и встроенной системой лестницы для безопасного доступа при техническом обслуживании.
Изготовленные из премиальной листовой стали ASTM A36/A572 Gr50 или S275JR, наши монопольные вышки обеспечивают исключительную коррозионную стойкость и износостойкость для надежной долгосрочной эксплуатации.
По сравнению с традиционными вышками из угловой стали, наша телекоммуникационная монопольная вышка занимает значительно меньшую площадь, что делает ее идеальным решением для городских установок и объектов с ограниченным пространством.
Монопольные вышки JIAYAO, доступные в стандартной высоте 20 м, 30 м, 40 м или полностью индивидуальных конфигурациях, сочетают в себе эстетическую привлекательность и надежную конструкцию, рассчитанную на впечатляющий срок службы 50 лет.
Независимо от того, расширяете ли вы сети 5G, модернизируете беспроводную инфраструктуру или строите новые базовые станции, наши стальные монопольные вышки обеспечивают непревзойденную ценность и надежность.
1. Ключевые детали:
Место происхождения: Хэбэй, Китай (материк); Торговая марка: Jaoyao или OEM; Номер модели: Телекоммуникационная вышка
Обработка поверхности: горячее цинкование или покраска.
2. Упаковка и доставка:
Детали упаковки: Телекоммуникационная вышка будет упакована в оцинкованные ленты в соответствии с требованиями клиента.
Доставка: Отправка в течение 20 дней после оплаты из порта Тяньцзинь
Элементы вышки: Одна стальная вышка разделена на несколько пакетов.
Болты: Упаковочный материал - прочный нейлоновый мешок или стальной барабан.
3. Технические данные
| Проектирование |
| 1. Нормативный документ по проектированию |
ANSI/TIA-222-G/H/F, EN 1991-1-4 и EN 1993-3-1 |
| Конструкционная сталь |
| 2. Марка |
Мягкая сталь |
Высокопрочная сталь |
| GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q355B, Q355C,Q355D |
| ASTM A36 |
ASTM A572 Gr50 |
| EN10025: S235JR, S235J0,S235J2 |
EN10025: S355JR, S355J0,S355J2 |
| 3. Расчетная скорость ветра |
До 250 км/ч |
| 4. Допустимое отклонение |
0,5 ~ 1,0 градуса при рабочей скорости |
| 5. Прочность на растяжение (МПа) |
360~510 |
470~630 |
| 6. Предел текучести (t≤16 мм) (МПа) |
355 |
235 |
| 7. Удлинение (%) |
20 |
24 |
| 8. Ударная вязкость KV (Дж) |
27(20°C)---Q235B(S235JR) |
27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) |
27(0°C)---Q345C(S355J0) |
| 27(-20°C)---Q235D(S235J2) |
27(-20°C)---Q345D(S355J2) |
| Болты и гайки |
| 9. Марка |
Класс 4.8, 6.8, 8.8 |
| 10. Стандарты механических свойств |
| 10.1 Болты |
ISO 898-1 |
| 10.2 Гайки |
ISO 898-2 |
| 10.3 Шайбы |
ISO 6507-1 |
| 11. Стандарты размеров |
| 11.1 Болты |
DIN7990, DIN931, DIN933 |
| 11.2 Гайки |
ISO4032, ISO4034 |
| 11.3 Шайбы |
DIN7989, DIN127B, ISO7091 |
| Сварка |
| 12. Метод |
Дуговая сварка в среде CO2 и автоматическая сварка под флюсом (SAW) |
| 13. Стандарт |
AWS D1.1 |
| Маркировка |
| 14. Метод маркировки элементов |
Штамповка гидравлическим прессом |
| Цинкование |
| 15. Стандарт цинкования стальных профилей |
ISO 1461 или ASTM A123 |
| 16. Стандарт цинкования болтов и гаек |
ISO 1461 или ASTM A153 |
| Испытания |
| 17. Заводские испытания |
Испытание на растяжение, анализ элементов, испытание на удар по Шарпи, испытание на холодный изгиб,
испытание на прецессию, испытание молотком |
| Производственная мощность |
| 18. Максимальная производственная мощность |
50 000 тонн в год |
Основные области применения
СЕТИ МОБИЛЬНОЙ СВЯЗИ
Идеально подходят для базовых станций сотовой связи 4G LTE и 5G, наши монопольные вышки обеспечивают надежную структурную поддержку для многооператорских антенных систем, обеспечивая бесшовное беспроводное покрытие в городских и пригородных районах.
ИНФРАСТРУКТУРА ТЕЛЕКОММУНИКАЦИЙ
Идеально подходят для телекоммуникационных операторов и сетевых операторов, которым требуются надежные решения для вышек для микроволновой передачи, беспроводного магистрального канала и каналов связи точка-точка.
ТРАНСЛЯЦИОННЫЕ И ПЕРЕДАЮЩИЕ УСЛУГИ
Подходят для FM/AM радиовещания, телевизионной передачи сигналов и цифрового вещания, требующих установки антенны на высоте для оптимального распространения сигнала.
ГОРОДСКИЕ УСТАНОВКИ И УСТАНОВКИ С ОГРАНИЧЕННЫМ ПРОСТРАНСТВОМ
Компактная одностоечная конструкция делает наши монопольные вышки предпочтительным выбором для городских центров, коммерческих районов, автомагистралей и жилых районов, где минимизация визуального воздействия и землепользования имеет первостепенное значение.
" style="padding: 0px 4px;">
СЕТИ МОБИЛЬНОЙ СВЯЗИ
Идеально подходят для базовых станций сотовой связи 4G LTE и 5G, наши монопольные вышки обеспечивают надежную структурную поддержку для многооператорских антенных систем, обеспечивая бесшовное беспроводное покрытие в городских и пригородных районах.
ИНФРАСТРУКТУРА ТЕЛЕКОММУНИКАЦИЙ
Идеально подходят для телекоммуникационных операторов и сетевых операторов, которым требуются надежные решения для вышек для микроволновой передачи, беспроводного магистрального канала и каналов связи точка-точка.
ТРАНСЛЯЦИОННЫЕ И ПЕРЕДАЮЩИЕ УСЛУГИ
Подходят для FM/AM радиовещания, телевизионной передачи сигналов и цифрового вещания, требующих установки антенны на высоте для оптимального распространения сигнала.
ГОРОДСКИЕ УСТАНОВКИ И УСТАНОВКИ С ОГРАНИЧЕННЫМ ПРОСТРАНСТВОМ
Компактная одностоечная конструкция делает наши монопольные вышки предпочтительным выбором для городских центров, коммерческих районов, автомагистралей и жилых районов, где минимизация визуального воздействия и землепользования имеет первостепенное значение.
⇔Что такое основной корпус монопольной вышки?
Основной корпус монопольной вышки представляет собой единый, самонесущий сплошной/полусплошной стержень, который является основным несущим элементом вышки, адаптированным для городского использования. Он обычно изготавливается из высокопрочных прокатных стальных листов (Q345B/ASTM A500 Grade B) и имеет цилиндрическую или сварную многоугольную форму (диаметром 0,5–2 м, масштабируется в зависимости от высоты вышки) с конической конструкцией (слегка сужающейся кверху) для оптимизации сопротивления ветровой нагрузке (до 180 км/ч). Его высота варьируется от 10 м до 60 м (настраивается для микростанций 5G или городских коммуникационных узлов) и служит основой для интеграции всех вспомогательных компонентов монопольной вышки.
⇔Что такое нижний фланец, лестница и платформа монопольной вышки?
1. Нижний фланец: Это прочный стальной элемент, приваренный к основанию основного стержня монопольной вышки, который служит критическим соединением между корпусом вышки и бетонным фундаментом. Изготовленный из высокопрочной стали (соответствующей основному корпусу) и обработанный антикоррозийными средствами, он выравнивается с анкерными болтами фундамента для вертикального крепления вышки и передачи всей структурной нагрузки и нагрузки от оборудования на землю, обеспечивая общую устойчивость вышки.
2. Лестница: Это встроенная внутренняя лестница, интегрированная в основной стержень монопольной вышки, изготовленная из коррозионно-стойкой оцинкованной стали и оснащенная профессиональной системой защиты от падения. Предназначена исключительно для сертифицированного обслуживающего персонала, она обеспечивает безопасный вертикальный доступ для осмотра вышки, установки и ремонта оборудования, а ее целостность является ключевым аспектом регулярного технического обслуживания вышки.
3. Платформа: Монопольная вышка оснащена компактными, интегрированными стальными платформами (изготавливаемыми по индивидуальному заказу в соответствии с потребностями проекта), установленными на основном стержне на заданных высотах. Изготовленные из оцинкованной стали для долговечности, эти платформы служат стабильными рабочими местами для установки, обслуживания и осмотра телекоммуникационного оборудования (например, антен 5G, микроволновых устройств) и оборудования наблюдения. Разработанные с учетом ультракомпактной площади монопольной вышки, они максимизируют удобство эксплуатации, не нарушая элегантный, ненавязчивый городской дизайн вышки.

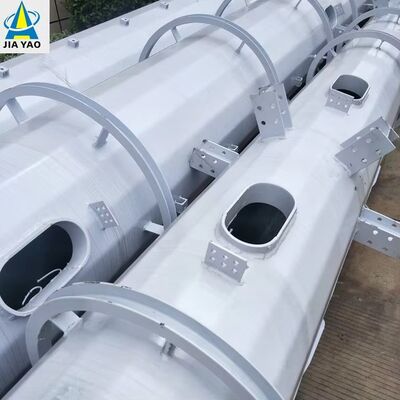

⇔Что такое основной корпус монопольной вышки после горячего цинкования?
После горячего цинкования основной корпус монопольной вышки остается основным единым цилиндрическим/многоугольным стальным стержнем (изготовленным из высокопрочных прокатных стальных листов Q345B/ASTM A500 Grade B) с конической конструкцией, а его структурная форма, размеры и несущие характеристики полностью сохраняются. Ключевое изменение заключается в том, что вся его стальная поверхность покрыта равномерным, плотным цинковым покрытием в соответствии со стандартом ASTM A123. Этот оцинкованный слой образует коррозионно-стойкий барьер, который эффективно защищает стальную подложку от городских загрязнителей, влаги и эрозии окружающей среды, продлевая срок службы основного корпуса более чем на 25 лет. Оцинкованный основной корпус также сохраняет структурную жесткость исходного стального стержня, а все сварные соединения (соответствующие AWS D1.1) также оцинкованы для обеспечения постоянной антикоррозионной защиты и общей структурной целостности корпуса вышки.
Нажмите здесь для получения дополнительной информации!!!
О КОМПАНИИ
УПАКОВКА И ДОСТАВКА
Уважаемые клиенты
Сертификаты
Наши услуги
FAQ
В: Каков приемлемый минимальный объем заказа?
О: Наш приемлемый минимальный объем заказа составляет 1 комплект. Любой пробный заказ в небольшом количестве приветствуется.
В: Каково время доставки?
О: В течение 25 дней после получения депозита.
В: Каков приемлемый срок оплаты?
О: TT, L/C, Paypal, Western Union, Money Gram.
В: Можете ли вы сделать OEM для меня?
О: Мы принимаем все заказы OEM, просто свяжитесь с нами и дайте нам ваш дизайн, мы предложим вам разумную цену.
В: Когда я могу получить коммерческое предложение?
О: Мы обычно цитируем вас в течение 24 часов после получения вашего запроса. Если вы очень срочно хотите получить коммерческое предложение, пожалуйста, позвоните нам или сообщите нам по электронной почте, чтобы мы могли рассмотреть ваш запрос в приоритетном порядке.
В: Соответствует ли стандарт вашей телекоммуникационной вышки стандарту ANSI / TIA/ EIA-222-G?
О: Да.
В: Стандарт горячего цинкования - ASTM A 123/153?
О: Да.
В: Можете ли вы предоставить книгу расчетов?
О: Да, но вам нужно заплатить за книгу расчетов.
В: Каков срок службы вашего продукта?
О: 50 лет.
В: Является ли структура вышки унитарной?
О: Нет, мы можем спроектировать и изготовить ее по запросу клиента.
В: Какой у вас способ оплаты?
О: 30% T/T в качестве депозита, остаток T/T или L/C по предъявлении.
