20-метровая монопольная башня из стали Q355 с креплением на крыше для развертывания 5G в офисном здании
JIAYAO CO.,LTD
Описание продукта
ПРЕМИАЛЬНАЯ МОНОПОЛЬНАЯ БАШНЯ ИЗ СТАЛИ ДЛЯ ТЕЛЕКОММУНИКАЦИЙ И МОБИЛЬНОЙ СВЯЗИ
Откройте для себя нашу высококачественную монопольную башню, передовую трубчатую стальную конструкцию, разработанную для современной телекоммуникационной инфраструктуры.
Эта самонесущая башня связи, разработанная с обтекаемой одностоечной конфигурацией, оснащена интегрированной рабочей платформой, надежными кронштейнами для антенн и встроенной системой лестницы для безопасного доступа при техническом обслуживании.
Изготовленные из высококачественной листовой стали ASTM A36/A572 Gr50 или S275JR, наши монопольные башни обеспечивают исключительную коррозионную стойкость и износостойкость для надежной долгосрочной работы.
По сравнению с традиционными башнями из угловой стали, наша телекоммуникационная монопольная башня занимает значительно меньшую площадь, что делает ее идеальным решением для городских установок и объектов с ограниченным пространством.
Монопольные башни JIAYAO, доступные в стандартной высоте 20 м, 30 м, 40 м или полностью индивидуальных конфигурациях, сочетают в себе эстетическую привлекательность и надежную конструкцию — с впечатляющим сроком службы 50 лет.
Независимо от того, расширяете ли вы сети 5G, модернизируете беспроводную инфраструктуру или строите новые базовые станции, наши стальные монопольные башни обеспечивают непревзойденную ценность и надежность.
1. Ключевые детали:
Место происхождения: Хэбэй, Китай (материк); Торговая марка: Jaoyao или OEM; Номер модели: Телекоммуникационная башня
Обработка поверхности: горячее цинкование или покраска.
2. Упаковка и доставка:
Детали упаковки: Телекоммуникационная башня будет упакована в оцинкованные ленты в соответствии с требованиями клиента.
Доставка: Отправка в течение 20 дней после оплаты из порта Тяньцзинь
Элементы башни: Одна стальная башня разделена на несколько пакетов.
Болты: Упаковочный материал — прочный нейлоновый мешок или стальной барабан.
3. Технические данные
| Дизайн |
| 1. Нормативный документ по проектированию |
ANSI/TIA-222-G/H/F, EN 1991-1-4 и EN 1993-3-1 |
| Конструкционная сталь |
| 2. Марка |
Мягкая сталь |
Высокопрочная сталь |
| GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q355B, Q355C,Q355D |
| ASTM A36 |
ASTM A572 Gr50 |
| EN10025: S235JR, S235J0,S235J2 |
EN10025: S355JR, S355J0,S355J2 |
| 3. Расчетная скорость ветра |
До 250 км/ч |
| 4. Допустимое отклонение |
0,5 ~ 1,0 градуса при рабочей скорости |
| 5. Прочность на растяжение (МПа) |
360~510 |
470~630 |
| 6. Предел текучести (т ≤ 16 мм) (МПа) |
355 |
235 |
| 7. Удлинение (%) |
20 |
24 |
| 8. Ударная вязкость KV (Дж) |
27 (20°C)---Q235B(S235JR) |
27 (20°C)---Q345B(S355JR) |
| 27 (0°C)---Q235C(S235J0) |
27 (0°C)---Q345C(S355J0) |
| 27 (-20°C)---Q235D(S235J2) |
27 (-20°C)---Q345D(S355J2) |
| Болты и гайки |
| 9. Марка |
Класс 4.8, 6.8, 8.8 |
| 10. Стандарты механических свойств |
| 10.1 Болты |
ISO 898-1 |
| 10.2 Гайки |
ISO 898-2 |
| 10.3 Шайбы |
ISO 6507-1 |
| 11. Стандарты размеров |
| 11.1 Болты |
DIN7990, DIN931, DIN933 |
| 11.2 Гайки |
ISO4032, ISO4034 |
| 11.3 Шайбы |
DIN7989, DIN127B, ISO7091 |
| Сварка |
| 12. Метод |
Сварка в среде защитного газа CO2 и автоматическая сварка под флюсом (SAW) |
| 13. Стандарт |
AWS D1.1 |
| Маркировка |
| 14. Метод маркировки элементов |
Штамповка гидравлическим прессом |
| Цинкование |
| 15. Стандарт цинкования стальных профилей |
ISO 1461 или ASTM A123 |
| 16. Стандарт цинкования болтов и гаек |
ISO 1461 или ASTM A153 |
| Испытание |
| 17. Заводские испытания |
Испытание на растяжение, анализ элементов, испытание на удар по Шарпи, испытание на холодный изгиб,
Испытание на прецессию, испытание молотком |
| Производительность |
| 18. Максимальная производственная мощность |
50 000 тонн в год |
Основные области применения
СЕТИ МОБИЛЬНОЙ СВЯЗИ

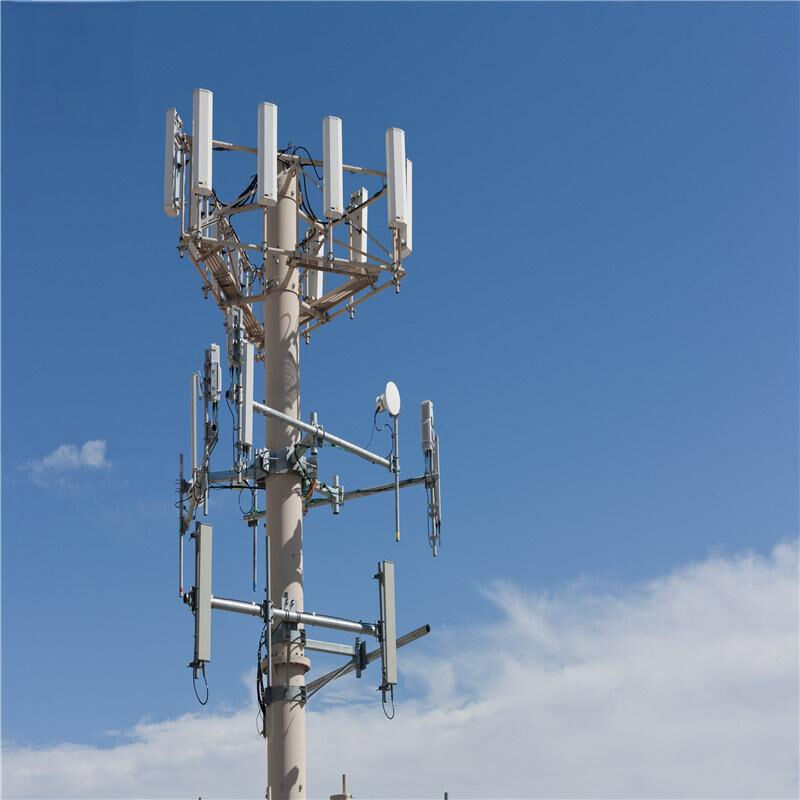

Идеально подходящие для базовых станций сотовой связи 4G LTE и 5G, наши монопольные башни обеспечивают надежную структурную поддержку для многооператорских антенных систем, обеспечивая бесперебойное беспроводное покрытие в городских и пригородных районах.
ИНФРАСТРУКТУРА ТЕЛЕКОММУНИКАЦИЙ
Идеально подходят для телекоммуникационных операторов и сетевых операторов, которым требуются надежные башенные решения для микроволновой передачи, беспроводного доступа и каналов связи точка-точка.
ТРАНСЛЯЦИОННЫЕ И ПЕРЕДАЮЩИЕ УСЛУГИ
Подходит для радиовещания FM/AM, телевизионной передачи сигналов и цифрового вещания, требующих установки антенны на высоте для оптимального распространения сигнала.
ГОРОДСКИЕ УСТАНОВКИ И УСТАНОВКИ С ОГРАНИЧЕННЫМ ПРОСТРАНСТВОМ
Компактная одностоечная конструкция делает наши монопольные башни предпочтительным выбором для центров городов, коммерческих районов, автомагистралей и жилых районов, где важно минимизировать визуальное воздействие и использование земли.
" style="padding: 0px 4px;">
СЕТИ МОБИЛЬНОЙ СВЯЗИ
Идеально подходящие для базовых станций сотовой связи 4G LTE и 5G, наши монопольные башни обеспечивают надежную структурную поддержку для многооператорских антенных систем, обеспечивая бесперебойное беспроводное покрытие в городских и пригородных районах.
ИНФРАСТРУКТУРА ТЕЛЕКОММУНИКАЦИЙ
Идеально подходят для телекоммуникационных операторов и сетевых операторов, которым требуются надежные башенные решения для микроволновой передачи, беспроводного доступа и каналов связи точка-точка.
ТРАНСЛЯЦИОННЫЕ И ПЕРЕДАЮЩИЕ УСЛУГИ
Подходит для радиовещания FM/AM, телевизионной передачи сигналов и цифрового вещания, требующих установки антенны на высоте для оптимального распространения сигнала.
ГОРОДСКИЕ УСТАНОВКИ И УСТАНОВКИ С ОГРАНИЧЕННЫМ ПРОСТРАНСТВОМ
Компактная одностоечная конструкция делает наши монопольные башни предпочтительным выбором для центров городов, коммерческих районов, автомагистралей и жилых районов, где важно минимизировать визуальное воздействие и использование земли.
⇔Что такое основной корпус монопольной башни?
Основной корпус монопольной башни представляет собой единый, самонесущий сплошной/полусплошной стержень, который является основным несущим элементом башни, адаптированным для городского использования. Он обычно изготавливается из высокопрочных прокатных стальных листов (Q345B/ASTM A500 Grade B) и имеет цилиндрическую или сварную многоугольную форму (диаметром 0,5–2 м, масштабируется в зависимости от высоты башни) с конической конструкцией (слегка сужающейся кверху) для оптимизации сопротивления ветровой нагрузке (до 180 км/ч). Его высота варьируется от 10 м до 60 м (настраивается для микростанций 5G или городских коммуникационных узлов) и служит основой для интеграции всех вспомогательных компонентов монопольной башни.
⇔Что такое нижний фланец, лестница и платформа монопольной башни?

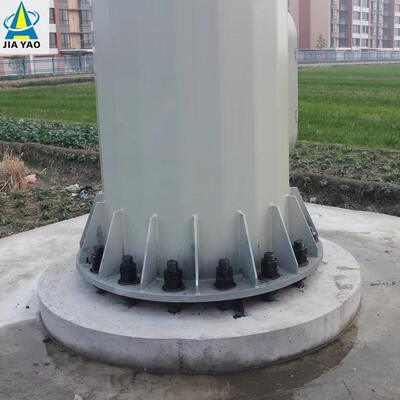

1. Нижний фланец: Это сверхпрочный стальной элемент, приваренный к основанию основного стержня монопольной башни, который служит критическим соединением между корпусом башни и бетонным фундаментом. Изготовленный из высокопрочной стали (соответствующей основному корпусу) и обработанный антикоррозийными средствами, он совмещается с анкерными болтами фундамента для вертикального крепления башни и передачи всех структурных нагрузок и нагрузок от оборудования на землю, обеспечивая общую устойчивость башни.
2. Лестница: Это встроенная внутренняя лестница, интегрированная в основной стержень монопольной башни, изготовленная из коррозионностойкой оцинкованной стали и оснащенная профессиональной системой защиты от падения. Предназначена исключительно для сертифицированного обслуживающего персонала, она обеспечивает безопасный вертикальный доступ для осмотра башни, установки и ремонта оборудования, а ее целостность является ключевым аспектом регулярного технического обслуживания башни.
3. Платформа: Монопольная башня оснащена компактными, интегрированными стальными платформами (изготавливаемыми по индивидуальному заказу в соответствии с потребностями проекта), установленными на основном стержне на 지정된 высотах. Изготовленные из оцинкованной стали для долговечности, эти платформы служат стабильными рабочими местами для установки, обслуживания и осмотра телекоммуникационного оборудования (например, антен 5G, микроволновых устройств) и оборудования видеонаблюдения. Разработанные для ультракомпактной конструкции монопольной башни, они максимально повышают удобство эксплуатации, не нарушая элегантный, ненавязчивый городской дизайн башни.
⇔Что такое основной корпус монопольной башни после горячего цинкования?
После горячего цинкования основной корпус монопольной башни остается основным цилиндрическим/многоугольным стальным стержнем (изготовленным из высокопрочных прокатных стальных листов Q345B/ASTM A500 Grade B) с конической конструкцией, а его структурная форма, размеры и несущие характеристики полностью сохраняются. Ключевое изменение заключается в том, что вся его стальная поверхность покрыта однородным, плотным цинковым покрытием в соответствии со стандартом ASTM A123. Этот оцинкованный слой образует коррозионностойкий барьер, который эффективно защищает стальную основу от городских загрязнителей, влаги и эрозии окружающей среды, продлевая срок службы основного корпуса до более чем 25 лет. Оцинкованный основной корпус также сохраняет структурную жесткость исходного стального стержня, а все сварные соединения (соответствующие AWS D1.1) также оцинкованы для обеспечения равномерной антикоррозийной защиты и общей структурной целостности корпуса башни.
Нажмите здесь для получения дополнительной информации!!!
О КОМПАНИИ
УПАКОВКА И ДОСТАВКА
Уважаемые клиенты
Сертификаты
Наши услуги
FAQ
В: Каков приемлемый минимальный объем заказа?
О: Наш приемлемый минимальный объем заказа составляет 1 комплект. Любой пробный заказ в небольшом количестве приветствуется.
В: Каково время доставки?
О: В течение 25 дней после получения депозита.
В: Каков приемлемый срок оплаты?
О: TT, L/C, Paypal, Western Union, Money Gram.
В: Можете ли вы сделать OEM для меня?
О: Мы принимаем все заказы OEM, просто свяжитесь с нами и дайте мне ваш дизайн, мы предложим вам разумную цену.
В: Когда я могу получить коммерческое предложение?
О: Мы обычно цитируем вас в течение 24 часов после получения вашего запроса. Если вы очень срочно хотите получить коммерческое предложение, пожалуйста, позвоните нам или сообщите нам по электронной почте, чтобы мы могли рассмотреть ваш запрос в приоритетном порядке.
В: Соответствует ли стандарт вашей коммуникационной башни стандарту ANSI / TIA/ EIA-222-G?
О: Да.
В: Стандарт горячего цинкования ASTM A 123/153?
О: Да.
В: Можете ли вы предоставить книгу расчетов?
О: Да, но вам нужно заплатить за книгу расчетов.
В: Каков срок службы вашего продукта?
О: 50 лет.
В: Является ли структура башни унитарной?
О: Нет, мы можем спроектировать и изготовить ее по запросу клиента.
В: Какой у вас способ оплаты?
О: 30% T/T в качестве депозита, остаток T/T или L/C по предъявлении.
