| Название продукта: | 20 м, 30 м, 40 м, базовая станция сотовой связи 5G, стальная монопольная башня, самонесущий круглый | Стандарт дизайна: | ANSI/TIA-222-G/H/F, EN 1991-1-4 и EN 1993-3-1 |
|---|---|---|---|
| Сертификация: | ISO9001:2008 COC | Высоты: | 9-40 м (настраиваемый) |
| Сварка: | АВС Д 1.1 | Стандарт гальванизации: | АСТМ А123/ИСО 1461 |
| Гайки и болты: | Оценка 8,8/6,8/4,8 | Антикоррозионная обработка: | Горячая оцинковка |
| Скорость ветра: | 120 км/ч | Материал: | Оцинкованная сталь |
| Продолжительность жизни: | Более 30 лет | Тип: | башня радиосвязи |
| Грузоподъемность: | 5 тонн | полюс антенны: | 2-5 |
| Тип фундамента: | Бетонное основание | Гальванизация: | Горячая оцинковка |
| Платформа: | 1 |
![]()
![]()
JIAYAO CO.,LTD
Описание продукта
1. Ключевые детали:
Место происхождения: Хэбэй, Китай (материк); Торговая марка: Jaoyao или OEM; Номер модели: Телекоммуникационная башня
Обработка поверхности: горячее цинкование или покраска.
2. Упаковка и доставка:
Детали упаковки: Телекоммуникационная башня будет упакована в оцинкованные ленты в соответствии с требованиями клиента.
Доставка: Отправка в течение 20 дней после оплаты из порта Тяньцзинь
Элементы башни: Одна стальная башня разделена на несколько пакетов.
Болты: Упаковочный материал — прочный нейлоновый мешок или стальной барабан.
| Дизайн | ||
| 1. Нормативный документ по проектированию | ANSI/TIA-222-G/H/F, EN 1991-1-4 и EN 1993-3-1 | |
| Конструкционная сталь | ||
| 2. Марка | Мягкая сталь | Высокопрочная сталь |
| GB/T 700:Q235B, Q235C,Q235D | GB/T1591:Q355B, Q355C,Q355D | |
| ASTM A36 | ASTM A572 Gr50 | |
| EN10025: S235JR, S235J0,S235J2 | EN10025: S355JR, S355J0,S355J2 | |
| 3. Расчетная скорость ветра | До 250 км/ч | |
| 4. Допустимый прогиб | 0,5 ~ 1,0 градуса при рабочей скорости | |
| 5. Прочность на растяжение (МПа) | 360~510 | 470~630 |
| 6. Предел текучести (t≤16 мм) (МПа) | 355 | 235 |
| 7. Удлинение (%) | 20 | 24 |
| 8. Ударная вязкость KV (Дж) | 27(20°C)---Q235B(S235JR) | 27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) | 27(0°C)---Q345C(S355J0) | |
| 27(-20°C)---Q235D(S235J2) | 27(-20°C)---Q345D(S355J2) | |
| Болты и гайки | ||
| 9. Марка | Класс 4.8, 6.8, 8.8 | |
| 10. Стандарты механических свойств | ||
| 10.1 Болты | ISO 898-1 | |
| 10.2 Гайки | ISO 898-2 | |
| 10.3 Шайбы | ISO 6507-1 | |
| 11. Стандарты размеров | ||
| 11.1 Болты | DIN7990, DIN931, DIN933 | |
| 11.2 Гайки | ISO4032, ISO4034 | |
| 11.3 Шайбы | DIN7989, DIN127B, ISO7091 | |
| Сварка | ||
| 12. Метод | Дуговая сварка в среде CO2 и автоматическая сварка под флюсом (SAW) | |
| 13. Стандарт | AWS D1.1 | |
| Маркировка | ||
| 14. Метод маркировки элементов | Штамповка гидравлическим прессом | |
| Цинкование | ||
| 15. Стандарт цинкования стальных профилей | ISO 1461 или ASTM A123 | |
| 16. Стандарт цинкования болтов и гаек | ISO 1461 или ASTM A153 | |
| Испытание | ||
| 17. Заводские испытания | Испытание на растяжение, анализ элементов, испытание на удар по Шарпи, испытание на холодный изгиб, испытание на прикидку, испытание молотком |
|
| Производительность | ||
| 18. Максимальная производственная мощность | 50 000 тонн в год | |
⇔Что такое основной корпус монопольной башни?
Основной корпус монопольной башни представляет собой единый, самонесущий сплошной/полусплошной ствол, который является основным несущим элементом башни, адаптированным для городского использования. Он обычно изготавливается из высокопрочных прокатных стальных листов (Q345B/ASTM A500 Grade B) и имеет цилиндрическую или сварную многоугольную форму (диаметром 0,5–2 м, масштабируется в зависимости от высоты башни) с конической конструкцией (слегка сужающейся кверху) для оптимизации сопротивления ветровой нагрузке (до 180 км/ч). Его высота варьируется от 10 м до 60 м (настраивается для 5G микростанций или городских коммуникационных узлов) и служит основой для интеграции всех вспомогательных компонентов монопольной башни.
⇔Что такое нижний фланец, лестница и платформа монопольной башни?

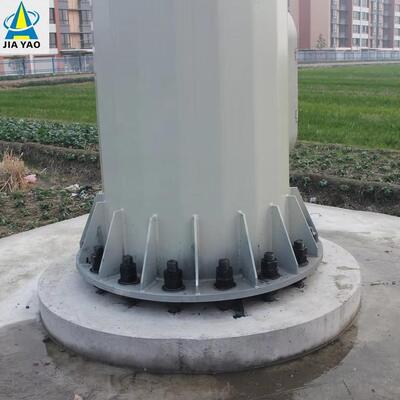

1. Нижний фланец: Это прочный стальной элемент, приваренный к основанию основного ствола монопольной башни, который служит критическим соединением между корпусом башни и бетонным фундаментом. Изготовленный из высокопрочной стали (соответствующей основному корпусу) и обработанный антикоррозийными средствами, он совмещается с анкерными болтами фундамента для вертикального крепления башни и передачи всей структурной нагрузки и нагрузки от оборудования на землю, обеспечивая общую устойчивость башни.
2. Лестница: Это встроенная внутренняя лестница, интегрированная в основной ствол монопольной башни, изготовленная из коррозионно-стойкой оцинкованной стали и оснащенная профессиональной системой защиты от падения. Предназначена исключительно для сертифицированного обслуживающего персонала, она обеспечивает безопасный вертикальный доступ для осмотра башни, установки и ремонта оборудования, а ее целостность является ключевым аспектом регулярного технического обслуживания башни.

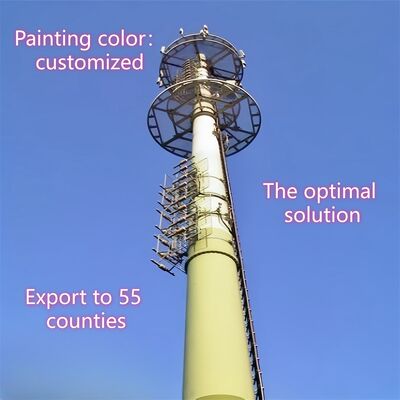

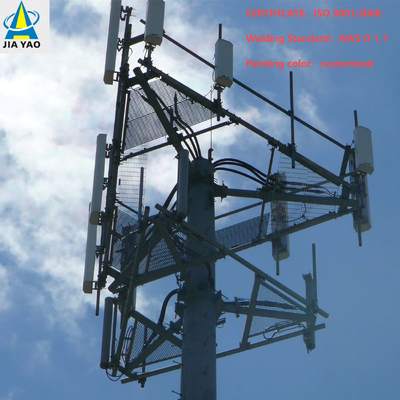

3. Платформа: Монопольная башня оснащена компактными, интегрированными стальными платформами (изготавливаемыми по индивидуальному заказу в соответствии с потребностями проекта), установленными на основном стволе на 지정된 высотах. Изготовленные из оцинкованной стали для долговечности, эти платформы служат стабильными рабочими местами для установки, обслуживания и осмотра телекоммуникационного оборудования (например, антен 5G, микроволновых устройств) и оборудования наблюдения. Разработанные для ультракомпактной конструкции монопольной башни, они максимально повышают удобство эксплуатации, не нарушая элегантный, ненавязчивый городской дизайн башни.

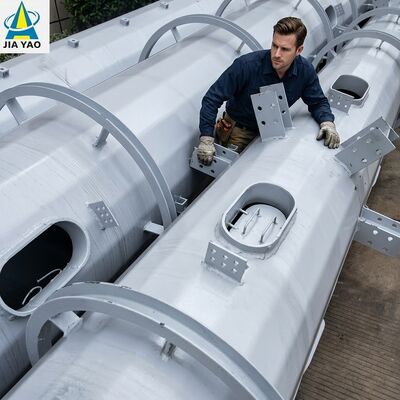

⇔Что такое основной корпус монопольной башни после горячего цинкования?
После горячего цинкования основной корпус монопольной башни остается основным единым цилиндрическим/многоугольным стальным стволом (изготовленным из высокопрочных прокатных стальных листов Q345B/ASTM A500 Grade B) с конической конструкцией, а его структурная форма, размеры и несущая способность полностью сохраняются. Ключевое изменение заключается в том, что вся его стальная поверхность покрыта равномерным, плотным цинковым покрытием в соответствии со стандартом ASTM A123. Этот оцинкованный слой образует коррозионно-стойкий барьер, который эффективно защищает стальную основу от городских загрязнителей, влаги и эрозии окружающей среды, продлевая срок службы основного корпуса до более чем 25 лет. Оцинкованный основной корпус также сохраняет структурную жесткость исходного стального ствола, а все сварные соединения (соответствующие AWS D1.1) также оцинкованы для обеспечения равномерной антикоррозийной защиты и общей структурной целостности корпуса башни.
