Оцинкованная 3-х ножная трубчатая стальная башня связи для телевидения WiFi BTS и передачи сигнала антенны 5G

Оставьте нам сообщение

Оцинкованная 3-х ножная трубчатая стальная башня связи для телевидения WiFi BTS и передачи сигнала антенны 5G

Оцинкованная 3-х ножная трубчатая стальная башня связи для телевидения WiFi BTS и передачи сигнала антенны 5G
Оцинкованная 3-х ножная трубчатая стальная башня связи для телевидения WiFi BTS и передачи сигнала антенны 5G Оцинкованная 3-х ножная трубчатая стальная башня связи для телевидения WiFi BTS и передачи сигнала антенны 5G Оцинкованная 3-х ножная трубчатая стальная башня связи для телевидения WiFi BTS и передачи сигнала антенны 5G Оцинкованная 3-х ножная трубчатая стальная башня связи для телевидения WiFi BTS и передачи сигнала антенны 5G Оцинкованная 3-х ножная трубчатая стальная башня связи для телевидения WiFi BTS и передачи сигнала антенны 5G Оцинкованная 3-х ножная трубчатая стальная башня связи для телевидения WiFi BTS и передачи сигнала антенны 5G Оцинкованная 3-х ножная трубчатая стальная башня связи для телевидения WiFi BTS и передачи сигнала антенны 5G

Большие изображения :  Оцинкованная 3-х ножная трубчатая стальная башня связи для телевидения WiFi BTS и передачи сигнала антенны 5G

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Jiayao
Сертификация: ISO 9001:2008
Номер модели: 3 ноги трубчатая стальная башня
Оплата и доставка Условия:
Количество мин заказа: 4 тонны
Цена: US$1600,1-100Tons;US$1000,>=100 Tons
Упаковывая детали: Упаковано в деревянные коробки или в комплекте с оцинкованными листами
Время доставки: 15 дней
Условия оплаты: Л/К, Т/Т
Поставка способности: 500 тонн в месяц
контакт Побеседуйте теперь

Оцинкованная 3-х ножная трубчатая стальная башня связи для телевидения WiFi BTS и передачи сигнала антенны 5G

описание
Название продукта: Оцинкованная 3-х ножная трубчатая стальная башня связи для телевидения WiFi BTS и передачи сигнала а Проектный код: ANSI/TIA-222-G/H/F, EN 1991-1-4 и EN 1993-3-1
Диапазон высот: 10M - 100M Стандарт гальванизации: АСТМ А123/ИСО 1461
Диапазон высот: Настраиваемый, обычно 20-100 метров Материал: Бесшовная стальная труба 20# Q355 ASTM A36 A572 Gr50
сертификат: ISO 9001:2008 COC Скорость ветра: 30-150 км/ч
Продолжительность жизни: Более 30 лет Антикоррозионная обработка: гальванизирование Горяч-погружения
Приложение: Телекоммуникации, передача сигнала, освещение Масса: Зависит от высоты и дизайна
Стандарты соответствия: ISO, IEC или стандарты, определенные клиентом Способ установки: Болт в сборе

Оцинкованная трубчатая стальная коммуникационная башня с 3 ножками для Wi-Fi, БС, телевидения и передачи сигнала 5G

Оцинкованная 3-х ножная трубчатая стальная башня связи для телевидения WiFi BTS и передачи сигнала антенны 5G

Оцинкованная 3-х ножная трубчатая стальная башня связи для телевидения WiFi BTS и передачи сигнала антенны 5G

Мы специализируемся на проектировании и производстве стальных башен по индивидуальному заказу для телекоммуникационных, мониторинговых, наблюдательных и охранных целей. Ниже приведена подробная информация о продукте:

1. Ключевые детали:
Место происхождения: Хэбэй, Китай (материк); Торговая марка: Jaoyao или OEM; Номер модели: Телекоммуникационная башня
Обработка поверхности: горячее цинкование или покраска.
2. Упаковка и доставка:
Детали упаковки: Телекоммуникационная башня будет упакована в оцинкованные ленты в соответствии с требованиями клиента.
Доставка: Отправка в течение 20 дней после оплаты из порта Тяньцзинь
Элементы башни: Одна стальная башня разделена на несколько пакетов.
Болты: Упаковочный материал - прочный нейлоновый мешок или стальной барабан.
3. Технические данные

Дизайн
1. Нормативный документ по проектированию

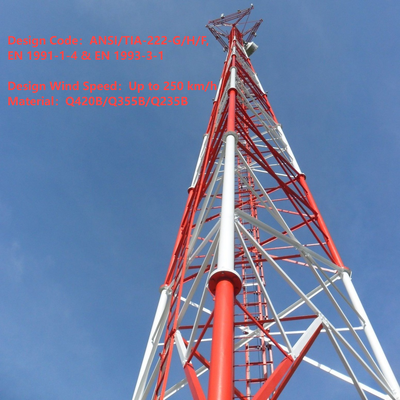

ANSI/TIA-222-G/H/F, EN 1991-1-4 и EN 1993-3-1

Конструкционная сталь
2. Марка Мягкая сталь Высокопрочная сталь
GB/T 700:Q235B, Q235C,Q235D GB/T1591:Q345B, Q345C,Q3455D
ASTM A36 ASTM A572 Gr50
EN10025: S235JR, S235J0,S235J2 EN10025: S355JR, S355J0,S355J2
3. Расчетная скорость ветра До 250 км/ч
4. Допустимое отклонение 0,5 ~ 1,0 градуса при рабочей скорости
5. Прочность на растяжение (МПа) 360~510 470~630
6. Предел текучести (t≤16 мм) (МПа) 355 235
7. Удлинение (%) 20 24
8. Ударная вязкость KV (Дж) 27(20°C)---Q235B(S235JR) 27(20°C)---Q345B(S355JR)
27(0°C)---Q235C(S235J0) 27(0°C)---Q345C(S355J0)
27(-20°C)---Q235D(S235J2) 27(-20°C)---Q345D(S355J2)
Болты и гайки
9. Марка Класс 4.8, 6.8, 8.8
10. Стандарты механических свойств
10.1 Болты ISO 898-1
10.2 Гайки ISO 898-2
10.3 Шайбы ISO 6507-1
11. Стандарты размеров
11.1 Болты DIN7990, DIN931, DIN933
11.2 Гайки ISO4032, ISO4034
11.3 Шайбы DIN7989, DIN127B, ISO7091
Сварка
12. Метод Сварка в среде CO2 и автоматическая сварка под флюсом (SAW)
13. Стандарт AWS D1.1
Маркировка
14. Метод маркировки элементов Штамповка гидравлическим прессом
Цинкование

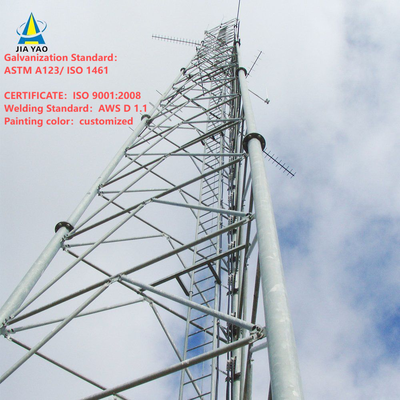

15. Стандарт цинкования стальных профилей ISO 1461 или ASTM A123
16. Стандарт цинкования болтов и гаек ISO 1461 или ASTM A153
Испытание
17. Заводские испытания Испытание на растяжение, анализ элементов, испытание Шарпи (ударная вязкость), холодный изгиб,
испытание Пресса, испытание молотком
Производительность
18. Максимальная производственная мощность 50 000 тонн в год



Какова решетчатая структура 3-ножной трубчатой стальной башни?

Решетчатая структура 3-ножной трубчатой стальной башни представляет собой ферменную конструкцию, соединяющую три вертикальные трубчатые опоры башни. Состоящие из более мелких полых стальных труб (соответствующих материалу основной опоры, например, бесшовных/сварных стальных труб), эти решетчатые элементы образуют перекрестные горизонтальные и диагональные соединения между тремя опорами, создавая треугольный сетчатый узор по всей высоте башни. Эта структура работает в сочетании с конической конструкцией башни (шире у основания, уже наверху) для равномерного распределения вертикальных нагрузок (вес башни, вес оборудования) и боковых сил (ветер, сейсмическая активность) по трем опорам. Трубчатая решетка не только повышает жесткость и устойчивость конструкции, но и оптимизирует аэродинамические характеристики — снижая сопротивление ветра на 30% по сравнению с традиционными решетчатыми конструкциями из угловой стали — что делает башню высокоадаптивной к суровым или ветреным условиям. Кроме того, использование трубчатых элементов обеспечивает легкий вес конструкции при сохранении высокой несущей способности.

Оцинкованная 3-х ножная трубчатая стальная башня связи для телевидения WiFi BTS и передачи сигнала антенны 5G



Как установить микроволновую тарелку на 3-ножную трубчатую стальную башню?

Установка микроволновой (МВ) тарелки на 3-ножную трубчатую стальную башню осуществляется безопасно и в соответствии со стандартами, учитывая конструкцию башни и отраслевые нормы:

  1. Предварительная проверка установки: Подтвердите несущую способность башни (согласно стандартам TIA-222-G и GB 50017), чтобы убедиться, что она может выдержать МВ тарелку, монтажное оборудование и связанные с ними нагрузки. Проверьте предварительно установленные кронштейны антенны башни (интегрированные аксессуары) на структурную целостность.
  2. Подготовка кронштейна: Используйте специальные кронштейны для антенн башни (или изготовленные на заказ кронштейны, совместимые с трубчатой решеткой) и закрепите их на основных опорах башни или решетчатых фермах с помощью высокопрочных болтов класса 8.8 (ISO 898). Убедитесь, что кронштейны выровнены с предполагаемым путем прямой связи и затянуты с требуемым моментом.
  3. Подъем и позиционирование тарелки: Используйте краны или специализированное подъемное оборудование для подъема МВ тарелки на целевую высоту (обычно в верхней части башни или на сервисной платформе). Отрегулируйте азимут и угол возвышения тарелки для выравнивания с принимающим/передающим конечным устройством, используя лазерные инструменты для точности.
  4. Надежное крепление: Прикрепите МВ тарелку к установленным кронштейнам с помощью совместимого оборудования, обеспечивая плотное соединение без люфта. Повторно проверьте момент затяжки болтов с помощью калиброванных инструментов в соответствии со стандартами сварки и крепления AWS D1.1.
  5. Прокладка кабелей: Проложите сигнальные и силовые кабели тарелки через интегрированные системы управления кабелями башни (или по защищенным путям на решетчатой конструкции), чтобы избежать воздействия окружающей среды. Убедитесь, что кабели должным образом изолированы и водонепроницаемы в точках соединения.
  6. Финальная проверка: Проведите визуальный осмотр тарелки, кронштейнов и соединений для подтверждения стабильности. Проверьте передачу сигнала для подтверждения выравнивания и функциональности. Соблюдайте протоколы безопасности (например, защиту от падения для рабочих) на протяжении всей установки.



Оцинкованная 3-х ножная трубчатая стальная башня связи для телевидения WiFi BTS и передачи сигнала антенны 5G

Основная конструкция 3-ножной трубчатой стальной башни?

Основная конструкция 3-ножной трубчатой стальной башни представляет собой самонесущую систему с треугольным каркасом, разработанную для обеспечения устойчивости, несущей способности и аэродинамической эффективности, состоящую из трех основных компонентов:

  • Три вертикальные трубчатые опоры: Основные несущие элементы, изготовленные из бесшовных или сварных стальных труб (соответствующих стандартам Q345B/ASTM A500). Расположенные в треугольной конфигурации, эти опоры передают общий вес башни (включая оборудование и нагрузки от окружающей среды) на фундамент.
  • Трубчатые решетчатые фермы: Более мелкие полые стальные трубы, соединяющие три основные опоры горизонтально и диагонально. Эта перекрестная ферменная система равномерно распределяет нагрузки, повышает жесткость конструкции и снижает сопротивление ветру, образуя характерный решетчатый узор башни.
  • Конический каркас и фланцевые соединения: Башня постепенно сужается от основания к вершине (широкое основание, узкая вершина) для оптимизации сопротивления сильным ветрам (до 200 км/ч) и землетрясениям. Сегменты башни соединяются высокопрочными фланцевыми болтами, обеспечивая надежную сборку и снижая риски обслуживания.

Эти компоненты составляют структурный каркас, а интегрированные аксессуары (например, платформы, лестницы) обеспечивают функциональную поддержку без ущерба для целостности основной конструкции.

Оцинкованная 3-х ножная трубчатая стальная башня связи для телевидения WiFi BTS и передачи сигнала антенны 5G

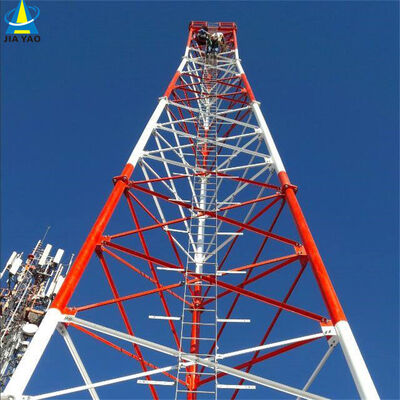

Платформа, лестница

А. Платформа

  • Назначение: Служит устойчивой рабочей зоной на высоте для установки, обслуживания или осмотра микроволновых тарелок, антенн, датчиков или другого оборудования. Также обеспечивает безопасное место отдыха для рабочих во время доступа к башне.
  • Особенности конструкции: Изготовлена из оцинкованной стали (согласно ASTM A123 для коррозионной стойкости) и интегрирована в решетчатую конструкцию на заданных высотах. Оснащена защитными перилами для предотвращения падений и нескользящими поверхностями для устойчивости рабочих. Спроектирована для поддержки веса рабочих, инструментов и оборудования, в соответствии с общей несущей способностью башни. Может включать люки для легкого перемещения между секциями башни.
  • Ключевое преимущество: Стратегически расположена рядом с точками крепления оборудования для оптимизации задач обслуживания, повышения операционной эффективности.

Б. Лестница

  • Назначение: Специальная система безопасного доступа, позволяющая рабочим подниматься по башне для доступа к платформам, оборудованию или верхним секциям для установки, осмотра или ремонта.
  • Особенности конструкции: Изготовлена из оцинкованной стали для долговечности и коррозионной стойкости, с равномерно расположенными ступенями (согласно отраслевым стандартам безопасности) для удобного подъема. Оснащена механизмами защиты от падения (например, направляющими для страховочных тросов) для минимизации риска падения — в соответствии со спецификацией башни "лестница с защитой от падения". Вертикально крепится к основным опорам или решетчатым фермам, обеспечивая безопасный и устойчивый путь.
  • Соответствие: Разработана в соответствии с нормами безопасности и стандартами проектирования башен (например, TIA-222-G, GB 50017), уделяя первостепенное внимание защите рабочих при вертикальном доступе.

Вместе платформа и лестница повышают удобство использования башни, обеспечивая безопасный и эффективный доступ к высотному оборудованию, поддерживая текущую эксплуатацию и техническое обслуживание при соблюдении отраслевых требований к безопасности и долговечности.

Оцинкованная 3-х ножная трубчатая стальная башня связи для телевидения WiFi BTS и передачи сигнала антенны 5G

Нажмите здесь для получения дополнительной информации!!!

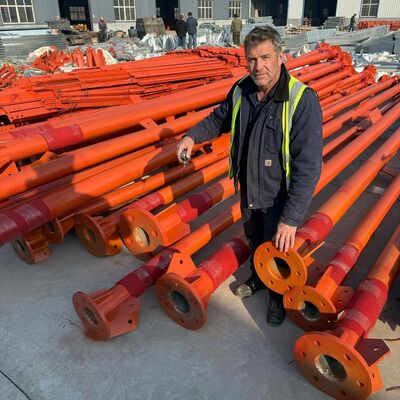

Посещения клиентов

Оцинкованная 3-х ножная трубчатая стальная башня связи для телевидения WiFi BTS и передачи сигнала антенны 5G

Сборка,Испытание оцинкованной стальной башни

Оцинкованная 3-х ножная трубчатая стальная башня связи для телевидения WiFi BTS и передачи сигнала антенны 5G

Оцинкованная 3-х ножная трубчатая стальная башня связи для телевидения WiFi BTS и передачи сигнала антенны 5G

Оцинкованная 3-х ножная трубчатая стальная башня связи для телевидения WiFi BTS и передачи сигнала антенны 5G



Сертификаты

Оцинкованная 3-х ножная трубчатая стальная башня связи для телевидения WiFi BTS и передачи сигнала антенны 5G

Нажмите здесь для получения дополнительной информации!!!

Типы индивидуальных продуктов и преимущества

Самонесущая башня 
Самонесущая башня обычно представляет собой 3- или 4-ножную башню, материал которой - стальная труба или уголковая сталь. Что касается соединения, трубчатая башня соединяется фланцем, а башня из уголковой стали - гайками и болтами. 
Особенности: 
1. Низкий коэффициент ветровой нагрузки, высокая ветроустойчивость. 
2. Экономия земельных ресурсов, удобное расположение. 
Удобная транспортировка и монтаж. 



Оцинкованная 3-х ножная трубчатая стальная башня связи для телевидения WiFi BTS и передачи сигнала антенны 5G





Башня из трубчатой стали
Трубчатая башня относится к самонесущей высотной стальной конструкции с колонной башни из стальных труб и секцией корпуса башни треугольной формы. Ее основные характеристики заключаются в том, что три колонны трубчатой башни изготовлены из стальных труб, а секция корпуса башни имеет треугольную форму, что отличает ее от башни из уголковой стали. 

Оцинкованная 3-х ножная трубчатая стальная башня связи для телевидения WiFi BTS и передачи сигнала антенны 5G

Монопольная башня 
Однотрубная башня, также называемая монопольной башней, является распространенным типом, с красивым внешним видом, занимающая небольшую площадь от 9 до 18 квадратных метров, экономически эффективная, и используется большинством строительных компаний. Корпус башни имеет более разумное сечение, которое соединяется высокопрочным болтом. Она отличается простотой монтажа и может адаптироваться к различным сложным полевым условиям. 

Оцинкованная 3-х ножная трубчатая стальная башня связи для телевидения WiFi BTS и передачи сигнала антенны 5G



Мачтовая башня 
Мачтовая башня имеет новый внешний вид, а ее главной особенностью является усиление с помощью стальных оттяжек. Мачтовая башня является распространенным типом коммуникационной башни, экономичной и практичной. Она легче и дешевле других. Она очень подходит для широких географических районов. 

Оцинкованная 3-х ножная трубчатая стальная башня связи для телевидения WiFi BTS и передачи сигнала антенны 5G

Оцинкованная 3-х ножная трубчатая стальная башня связи для телевидения WiFi BTS и передачи сигнала антенны 5GОцинкованная 3-х ножная трубчатая стальная башня связи для телевидения WiFi BTS и передачи сигнала антенны 5G

Наблюдательная башня
Наблюдательная башня - это многофункциональное сооружение, в основном используемое для наблюдения за окружающей средой и играющее важную роль в различных областях. Ее дизайн подчеркивает гармонию и единство с природной средой, а архитектурный стиль обычно соответствует окружающей среде. Наблюдательные башни обычно состоят из корпуса башни, платформ, башен и лестниц, с компактной и прочной конструкцией.

Оцинкованная 3-х ножная трубчатая стальная башня связи для телевидения WiFi BTS и передачи сигнала антенны 5G

Камуфлированная башня-дерево
Камуфлированная башня-дерево также является разновидностью искусственных деревьев башни-бионики, основание которой похоже на настоящее, плюс тщательный дизайн, при размещении среди настоящих деревьев в зоне отдыха, парке и на площади, она станет частью природы. 
Особенности: 
1. Изысканная структура и великолепный внешний вид. 
2. Высокая структурная стабильность и долгий срок службы. 
3. Малая занимаемая площадь и большой экономический эффект.

Оцинкованная 3-х ножная трубчатая стальная башня связи для телевидения WiFi BTS и передачи сигнала антенны 5G

Оцинкованная 3-х ножная трубчатая стальная башня связи для телевидения WiFi BTS и передачи сигнала антенны 5G

Наши услуги

JIAYAO CO., LTD. является профессиональным производителем телекоммуникационных башен, сертифицированным по ISO9001. Мы стремимся предоставлять клиентам наиболее оптимизированные решения и лучшие коммуникационные башни. Многие продукты были экспортированы в США, Европу и другие 55 стран.
Мы специализируемся на проектировании и производстве башен из уголковой стали, трубчатых стальных башен, монопольных башен, башен в виде сосны, мачтовых башен и наблюдательных башен. Наши отделы включают проектирование, НИОКР, инспекцию, лабораторию, контроль качества, цинкование и отдел стальных башен. Наше сырье поступает от известных сталелитейных заводов Китая: HBIS Group, Baowu Steel Group, Shougang Group.
​Оцинкованная 3-х ножная трубчатая стальная башня связи для телевидения WiFi BTS и передачи сигнала антенны 5G

FAQ

В: Каков допустимый минимальный объем заказа?
О: Наш допустимый минимальный объем заказа составляет 1 комплект. Любой пробный заказ в небольшом количестве приветствуется.

В: Каково время доставки?
О: В течение 25 дней после получения депозита.

В: Каков допустимый срок оплаты?
О: TT, L/C, Paypal, Western Union, .

В: Можете ли вы сделать OEM для меня?
О: Мы принимаем все заказы OEM, просто свяжитесь с нами и дайте нам ваш дизайн, мы предложим вам разумную цену.

В: Когда я могу получить коммерческое предложение?
О: Мы обычно цитируем вас в течение 24 часов после получения вашего запроса. Если вы очень срочно хотите получить коммерческое предложение, пожалуйста, позвоните нам или сообщите нам по электронной почте, чтобы мы могли рассмотреть ваш запрос в приоритетном порядке.

В: Соответствует ли стандарт вашей коммуникационной башни ANSI / TIA/ EIA-222-G?
О: Да.

В: Стандарт горячего цинкования ASTM A 123/153?
О: Да.

В: Можете ли вы предоставить книгу расчетов?
О: Да, но вам нужно заплатить за книгу расчетов.

В: Каков срок службы вашего продукта?
О: 50 лет.
В: Является ли структура башни унитарной?
О: Нет, мы можем проектировать и производить ее по запросу клиента.

В: Каков ваш способ оплаты?
О: 30% T/T в качестве депозита, остаток T/T или L/C по предъявлении.



Если вам это нужно, мы будем рады вам 24 часа в сутки!
