Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: JIAYAO
Сертификация: ISO9001:2008 SGS COC
Номер модели: Угловая башня на 3 ножках
Оплата и доставка Условия:
Количество мин заказа: >=4 тонны
Цена: >=4 Tons,US$1300;>=100 Tons,US$1000
Упаковывая детали: 20ГП или 40ХК
Время доставки: Срок поставки: 30 дней после получения 30% депозита.
Условия оплаты: Л/К, Т/Т
Поставка способности: 500 тонн в месяц
контакт Побеседуйте теперь

Самонесущая 3-х опорная угловая стальная башня связи для базовой станции телекоммуникаций 5G с стальной конструкцией из горячеоцинкованной стали

описание
Название продукта: Самонесущая 3-х опорная угловая стальная башня связи для базовой станции телекоммуникаций 5G с сталь Стандартный: ANSI/TIA-222-G/H/F, EN 1991-1-4 и EN 1993-3-1

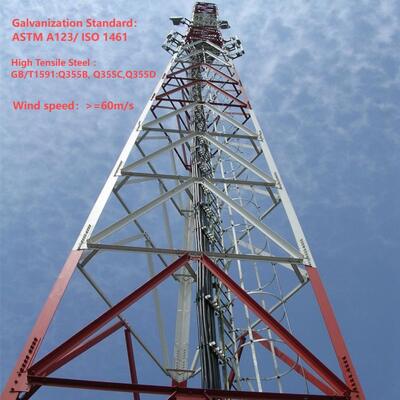

Стандарт гальванизации: АСТМ А123/ИСО 1461 Материал: Уголок стальной Q235 Q355 Q420 ASTM A36 A572 Gr50

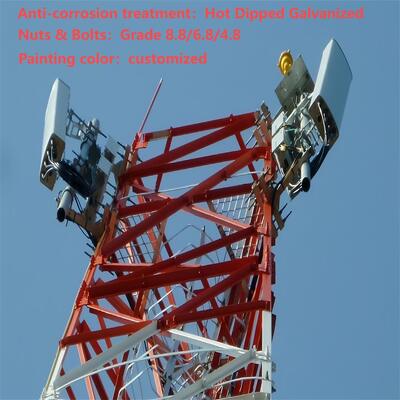

Гайки и болты: Оценка 8,8/6,8/4,8 Скорость ветра: ≥60М/С
Высота: Настраиваемый (обычно от 10 до 100 м) Продолжительность жизни: Более 20 лет
Антикоррозионная обработка: Горячая оцинковка Соответствие стандартам: Соответствует стандартам ISO и IEC
Антенная нагрузка: До 12 антенн Тип фундамента: Бетонное основание

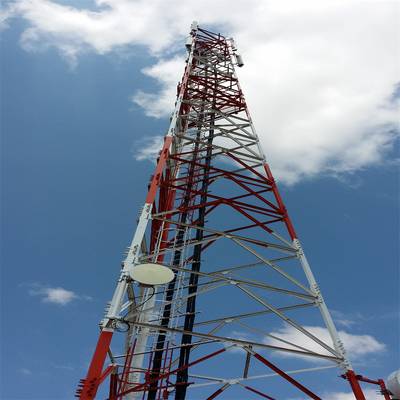

Самонесущая угловая стальная башня связи с 3 опорами для базовой станции 5G с горячеоцинкованной стальной конструкцией

Самонесущая 3-х опорная угловая стальная башня связи для базовой станции телекоммуникаций 5G с стальной конструкцией из горячеоцинкованной стали



Самонесущая 3-х опорная угловая стальная башня связи для базовой станции телекоммуникаций 5G с стальной конструкцией из горячеоцинкованной стали

Трехногая угловая стальная башня относится к технической области производства коммуникационного оборудования, в частности, к треугольной башне беспроводной связи, включающей корпус башни, громоотвод, корпус башни образован треугольным корпусом башни с нахлестом, ножки корпуса башни закреплены на земле, громоотвод выступает из верхней части корпуса башни, корпус башни представляет собой корпус башни с одинаковым или однократно переменным уклоном, поперечное сечение корпуса башни выполнено из уголковой стали, структура поперечных связей образует равносторонний треугольник, корпус башни снабжен несколькими рабочими платформами, расположенными последовательно сверху вниз. Полезная модель описывает треугольную башню беспроводной связи, обладающую преимуществами безопасности и надежности, а также простой конструкции.
Описание продукта

Дизайн
1. Нормативный документ по проектированию ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1
Конструкционная сталь
2. Марка Низкоуглеродистая сталь Высокопрочная сталь
GB/T 700:Q235B, Q235C,Q235D GB/T1591:Q355B, Q355C,Q355D
ASTM A36 ASTM A572 Gr50
EN10025: S235JR, S235J0,S235J2 EN10025: S355JR, S355J0,S355J2
3. Расчетная скорость ветра До 250 км/ч
4. Допустимый прогиб 0,5 ~1,0 градуса при рабочей скорости
5. Прочность на растяжение (МПа) 360~510 470~630
6. Предел текучести (t≤16 мм) (МПа) 235 355
7. Относительное удлинение (%) 20 24
8. Ударная вязкость KV (Дж) 27(20°C)---Q235B(S235JR) 27(20°C)---Q345B(S355JR)
27(0°C)---Q235C(S235J0) 27(0°C)---Q345C(S355J0)
27(-20°C)---Q235D(S235J2) 27(-20°C)---Q345D(S355J2)
Болты и гайки
9. Марка Класс 4.8, 6.8, 8.8
10. Стандарты механических свойств
10.1 Болты ISO 898-1
10.2 Гайки ISO 898-2
10.3 Шайбы ISO 6507-1
11. Стандарты размеров
11.1 Болты DIN7990, DIN931, DIN933
11.2 Гайки ISO4032, ISO4034
11.3 Шайбы DIN7989, DIN127B, ISO7091
Сварка
12. Метод Дуговая сварка в среде CO2 и автоматическая сварка под флюсом (SAW)
13. Стандарт AWS D1.1
Оцинковка

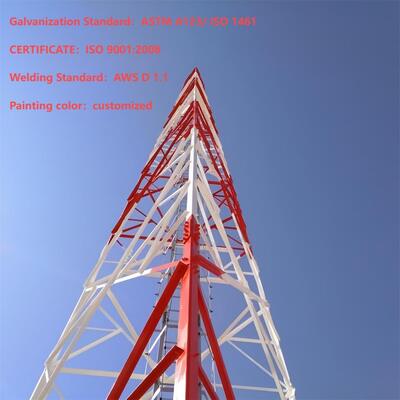

14. Стандарт оцинковки стальных профилей ISO 1461 или ASTM A123
15. Стандарт оцинковки болтов и гаек ISO 1461 или ASTM A153

Что такое корпус трехногой угловой стальной башни?

Корпус трехногой угловой стальной башни — это основная несущая конструкция башни, характеризующаяся треугольной конфигурацией. Он состоит из трех вертикальных стальных опор (или колонн), соединенных наверху, с дополнительными угловыми стальными соединительными элементами, связывающими опоры по всей высоте. Обычно изготавливаемый из оцинкованных стальных профилей, корпус спроектирован для эффективного восприятия как вертикальных нагрузок (например, веса антенн, оборудования и самой башни), так и горизонтальных нагрузок (например, ветра, снега или сейсмических сил). Его угловая конструкция и треугольный каркас обеспечивают исключительную устойчивость даже в суровых условиях окружающей среды, а оцинкованная сталь гарантирует коррозионную стойкость и долговечность. Корпус служит основной опорной конструкцией для монтажа коммуникационного, силового или наблюдательного оборудования.
Самонесущая 3-х опорная угловая стальная башня связи для базовой станции телекоммуникаций 5G с стальной конструкцией из горячеоцинкованной стали

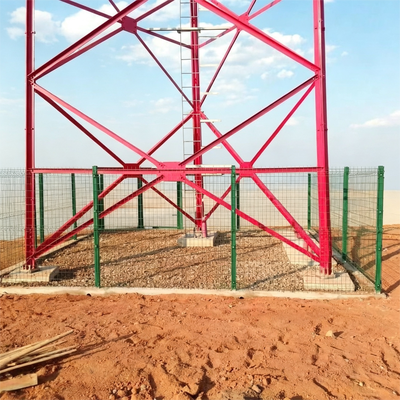

Что такое основание трехногой угловой стальной башни?

«Основание» трехногой угловой стальной башни относится к нижней части каждой вертикальной опоры, которая контактирует с фундаментом башни. Это критически важный компонент, ответственный за передачу всего веса башни и ее нагрузок (оборудование, ветер и т. д.) на нижележащий фундамент, обеспечивая надежное закрепление конструкции на земле. Основания обычно проектируются с соединительными пластинами, болтами или анкерными точками, которые прочно крепятся к бетонному или армированному фундаменту. Изготовленные из высокопрочной оцинкованной стали (в соответствии с корпусом башни), основания спроектированы для сопротивления сдвиговым, растягивающим и сжимающим силам, предотвращая смещение или опрокидывание башни. Их конструкция адаптирована к геологическим условиям объекта, обеспечивая совместимость с фундаментом для максимальной устойчивости.
Самонесущая 3-х опорная угловая стальная башня связи для базовой станции телекоммуникаций 5G с стальной конструкцией из горячеоцинкованной стали
Что такое лестница и кабельный лоток трехногой угловой стальной башни?



  • Лестница: Компонент безопасности доступа, установленный вдоль корпуса башни, обеспечивающий безопасный путь для рабочих для подъема на вершину (или промежуточные платформы) для установки, обслуживания или осмотра. Лестницы обычно изготавливаются из оцинкованной стали для коррозионной стойкости и прочности, с перекладинами, расположенными на стандартных интервалах для удобного подъема. Они могут включать функции безопасности, такие как поручни, системы защиты от падения или ограждения-корпуса для защиты рабочих от падений.
  • Кабельный лоток: Структурный канал или лоток, установленный на корпусе башни, предназначенный для организации, поддержки и защиты кабелей (например, коммуникационных кабелей, силовых кабелей или сигнальных проводов), проходящих между основанием башни и оборудованием наверху. Кабельные лотки обеспечивают аккуратное расположение кабелей, предотвращают их запутывание или повреждение от факторов окружающей среды (ветер, дождь, УФ-излучение) и облегчают доступ для обслуживания. Как и другие компоненты башни, они часто изготавливаются из оцинкованной стали для обеспечения долговечности и совместимости с коррозионностойкой конструкцией башни. Вместе лестница и кабельный лоток повышают функциональность башни, обеспечивая безопасный доступ и эффективное управление кабелями.


Самонесущая 3-х опорная угловая стальная башня связи для базовой станции телекоммуникаций 5G с стальной конструкцией из горячеоцинкованной стали
Как установить трехногую угловую стальную башню?

Установка трехногой угловой стальной башни осуществляется в соответствии с систематическим, ориентированным на безопасность процессом:

  1. Обследование объекта и подготовка фундамента: Сначала проведите детальное обследование объекта, чтобы определить оптимальное местоположение, оценить геологические условия и выявить потенциальные экологические или структурные ограничения (например, скорость ветра, сейсмическую активность). Затем постройте прочный фундамент (обычно бетонный или железобетонный), соответствующий весу и требованиям к нагрузке башни. Фундамент должен быть ровным и надежно закреплен на земле для поддержки оснований башни.
  2. Сборка компонентов башни: Транспортируйте сборные компоненты (стальные опоры, соединительные элементы, лестницу, кабельный лоток) на объект. Соберите треугольный корпус башни на месте: выровняйте три опоры, прикрепите угловые соединительные элементы для формирования конструкции башни и установите вспомогательные компоненты, такие как лестница и кабельный лоток, во время сборки.
  3. Монтаж башни: Используйте краны или специализированное подъемное оборудование для подъема собранной башни (или ее секций, для более высоких башен) в вертикальное положение. Аккуратно выровняйте основания башни с анкерными точками фундамента и закрепите их болтами или анкерами, чтобы зафиксировать башню на месте.
  4. Установка оборудования: Установите предполагаемое оборудование (например, антенны, микроволновые антенны, линии электропередачи) на верхней платформе башни или в предназначенных для этого монтажных точках. Проложите кабели через установленный кабельный лоток, соединяя оборудование с основанием.
  5. Контроль качества и проверка безопасности: Проведите строгие инспекции качества для проверки структурной целостности башни (например, затяжки болтов, выравнивания компонентов, коррозионной стойкости). Внедрите протоколы безопасности на протяжении всего процесса установки (например, защиту от падения для рабочих, испытания нагрузки оборудования) для обеспечения соответствия отраслевым стандартам. Окончательные проверки подтверждают стабильность башни, правильность установки оборудования и исправность всех систем.

Самонесущая 3-х опорная угловая стальная башня связи для базовой станции телекоммуникаций 5G с стальной конструкцией из горячеоцинкованной стали
Тестирование оцинковки угловой стальной башни.

Оцинковка является критически важным процессом для угловых стальных башен (таких как трехногие угловые стальные башни), поскольку она обеспечивает коррозионную стойкость и продлевает срок службы конструкции в наружных, суровых условиях (например, воздействие ветра, дождя, влажности и промышленных загрязнителей). Чтобы гарантировать, что оцинкованное покрытие соответствует стандартам качества и работает должным образом, проводится ряд строгих процедур тестирования.

Самонесущая 3-х опорная угловая стальная башня связи для базовой станции телекоммуникаций 5G с стальной конструкцией из горячеоцинкованной стали

Самонесущая 3-х опорная угловая стальная башня связи для базовой станции телекоммуникаций 5G с стальной конструкцией из горячеоцинкованной стали
Нажмите здесь для получения дополнительной информации!!!!!!

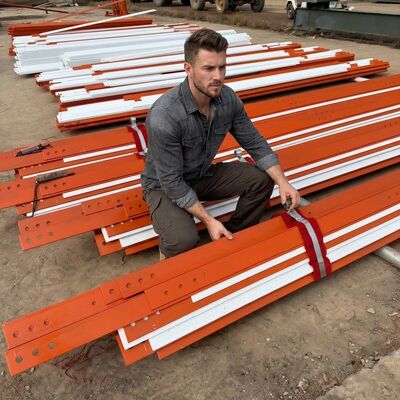

Упаковка и доставка

Самонесущая 3-х опорная угловая стальная башня связи для базовой станции телекоммуникаций 5G с стальной конструкцией из горячеоцинкованной стали

Самонесущая 3-х опорная угловая стальная башня связи для базовой станции телекоммуникаций 5G с стальной конструкцией из горячеоцинкованной сталиСамонесущая 3-х опорная угловая стальная башня связи для базовой станции телекоммуникаций 5G с стальной конструкцией из горячеоцинкованной стали​

Клиенты-партнеры

Самонесущая 3-х опорная угловая стальная башня связи для базовой станции телекоммуникаций 5G с стальной конструкцией из горячеоцинкованной стали

​​

Сертификаты

Самонесущая 3-х опорная угловая стальная башня связи для базовой станции телекоммуникаций 5G с стальной конструкцией из горячеоцинкованной стали​



Нажмите здесь для получения дополнительной информации!!!!!!





Индивидуальные типы продуктов и преимущества

Самонесущая башня 
Самонесущая башня обычно представляет собой 3-х или 4-х опорную башню, а ее материал — стальная труба или уголковая сталь. Что касается соединения, трубчатая башня соединяется фланцем, а башня из уголковой стали — гайками и болтами. 
Особенности: 
1. Низкий коэффициент ветровой нагрузки, высокая ветроустойчивость. 
2. Экономия земельных ресурсов, удобное расположение. 
Удобная транспортировка и монтаж. 



Самонесущая 3-х опорная угловая стальная башня связи для базовой станции телекоммуникаций 5G с стальной конструкцией из горячеоцинкованной стали





Трубчатая стальная башня
Трубчатая башня относится к самонесущей высотной стальной конструкции с колонной башни из стальных труб и секцией корпуса башни в виде треугольника. Ее основные характеристики заключаются в том, что три колонны трубчатой башни изготовлены из стальных труб, а секция корпуса башни имеет треугольную форму, что является высотной стальной конструкцией, отличающейся от уголковой стали.

Самонесущая 3-х опорная угловая стальная башня связи для базовой станции телекоммуникаций 5G с стальной конструкцией из горячеоцинкованной стали

Монопольная башня

Монопольная башня является распространенным типом, отличается красивым внешним видом, занимает небольшую площадь от 9 до 18 квадратных метров, экономична и принята большинством строителей. Корпус башни имеет более рациональное сечение, которое соединяется высокопрочным болтом или нахлестом (скользящее соединение). Он обладает характеристиками простоты установки и может адаптироваться к различным сложным условиям на месте.

Самонесущая 3-х опорная угловая стальная башня связи для базовой станции телекоммуникаций 5G с стальной конструкцией из горячеоцинкованной стали



Оттяжная башня 
Оттяжная башня имеет новый внешний вид, и ее главной особенностью является усиление с помощью стальных оттяжек. Оттяжная башня является распространенным типом коммуникационной башни, экономичной и практичной. Она легче и дешевле других. Она очень подходит для широких географических районов. 

Самонесущая 3-х опорная угловая стальная башня связи для базовой станции телекоммуникаций 5G с стальной конструкцией из горячеоцинкованной стали

Самонесущая 3-х опорная угловая стальная башня связи для базовой станции телекоммуникаций 5G с стальной конструкцией из горячеоцинкованной сталиСамонесущая 3-х опорная угловая стальная башня связи для базовой станции телекоммуникаций 5G с стальной конструкцией из горячеоцинкованной стали

Наблюдательная башня
Наблюдательная башня — это многофункциональное сооружение, в основном используемое для наблюдения за окружающей средой и играющее важную роль в различных областях. Ее дизайн подчеркивает гармонию и единство с природной средой, а архитектурный стиль обычно соответствует окружающей среде. Наблюдательные башни обычно состоят из корпусов башен, платформ, башен и лестниц, с компактными и прочными конструкциями.

Самонесущая 3-х опорная угловая стальная башня связи для базовой станции телекоммуникаций 5G с стальной конструкцией из горячеоцинкованной стали

Камуфлированная башня-дерево
Камуфлированная башня-дерево также является разновидностью искусственных деревьев, имитирующих башню-дерево, основание которой похоже на настоящее, плюс тщательный дизайн, при размещении среди настоящих деревьев в зоне отдыха, парке и на площади она станет частью природы. 
Особенности: 
1. Изысканная структура и великолепный внешний вид. 
2. Высокая структурная стабильность и длительный срок службы. 
3. Небольшая занимаемая площадь и большой экономический эффект.

Самонесущая 3-х опорная угловая стальная башня связи для базовой станции телекоммуникаций 5G с стальной конструкцией из горячеоцинкованной стали

Самонесущая 3-х опорная угловая стальная башня связи для базовой станции телекоммуникаций 5G с стальной конструкцией из горячеоцинкованной стали

Наши услуги

JIAYAO CO., LTD. — профессиональный производитель телекоммуникационных башен, сертифицированный по ISO9001. Мы стремимся предоставлять клиентам наиболее оптимизированные решения и лучшие коммуникационные башни. Многие продукты были экспортированы в США, Европу и другие 55 стран.
Мы специализируемся на проектировании и производстве башен из уголковой стали, трубчатых стальных башен, монопольных башен, башен-сосен, оттяжных башен и наблюдательных башен. Наши отделы включают проектирование, НИОКР, инспекцию, лабораторию, контроль качества, оцинковку и отдел стальных башен. Наше сырье поставляется от известных сталелитейных заводов Китая: HBIS Group, Baowu Steel Group, Shougang Group.

​Самонесущая 3-х опорная угловая стальная башня связи для базовой станции телекоммуникаций 5G с стальной конструкцией из горячеоцинкованной стали



Часто задаваемые вопросы

В: Каков допустимый минимальный объем заказа?
О: Наш допустимый минимальный объем заказа — 1 комплект. Любой пробный заказ в небольшом количестве приветствуется.

В: Каково время доставки?
О: В течение 25 дней после получения депозита.

В: Каков допустимый срок оплаты?
О: TT, L/C, Paypal, Western Union, .

В: Можете ли вы сделать OEM для меня?
О: Мы принимаем все заказы OEM, просто свяжитесь с нами и предоставьте ваш дизайн, мы предложим вам разумную цену.

В: Когда я могу получить коммерческое предложение?
О: Мы обычно цитируем вас в течение 24 часов после получения вашего запроса. Если вы очень срочно хотите получить коммерческое предложение, пожалуйста, позвоните нам или сообщите нам по электронной почте, чтобы мы могли рассмотреть ваш запрос в приоритетном порядке.

В: Соответствует ли стандарт вашей коммуникационной башни стандарту ANSI / TIA/ EIA-222-G?
О: Да.

В: Стандарт горячего цинкования — ASTM A 123/153?
О: Да.

В: Можете ли вы предоставить книгу расчетов?
О: Да, но вам нужно будет оплатить книгу расчетов.

В: Каков срок службы вашего продукта?
О: 50 лет.
В: Является ли структура башни унитарной?
О: Нет, мы можем проектировать и производить ее по запросу клиента.

В: Какой у вас способ оплаты?
О: 30% T/T в качестве депозита, остаток T/T или L/C по предъявлении.
