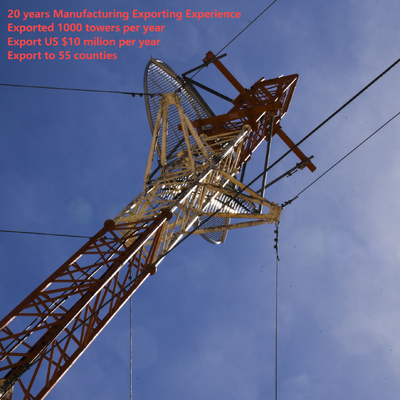

Оцинкованная проволочная вышка с решетчатой ​​решеткой, коммуникационная мачта, стальная конструкция, радиовышка для FM-телевещания с антикоррозионной обработкой поверхности

Стальная конструкция радиомачты с оттяжками, оцинкованная, для радиовещания сигналов FM и TV с антикоррозийной обработкой

Основные конструктивные и проектные особенности

• Тонкий корпус башни: Изготовлен в виде трубчатой или решетчатой стальной конструкции (более узкой, чем у самонесущих башен) с конической формой для оптимизации распределения нагрузки.

• Система оттяжек: Несколько комплектов стальных тросов крепятся к мачте с интервалами 20–30 м, закрепляясь на земле под углами 45–60°, чтобы противостоять ветровым/сейсмическим нагрузкам.

• Диапазон высот: От 30 м до более 200 м (выше большинства самонесущих башен), настраивается в соответствии с конкретными потребностями.

• Аксессуары: Включает лестницы для подъема, крепления для антенн, кабельные лотки и сигнальные огни для авиации (для высот >60 м).

Основные материалы и стандарты

• Корпус башни: Оцинкованная конструкционная сталь (ASTM A36/S235JR) для коррозионной стойкости и прочности.

• Оттяжки: Высокопрочные стальные тросы (ASTM A475) с цинковым/полимерным покрытием для долговечности.

• Анкеры: Тяжелые бетонные/стальные анкеры для крепления тросов, рассчитанные на нагрузки на растяжение.

• Соответствие стандартам: Соответствует IEC 62305 (молниезащита) и местным строительным нормам безопасности.

Основные сценарии применения

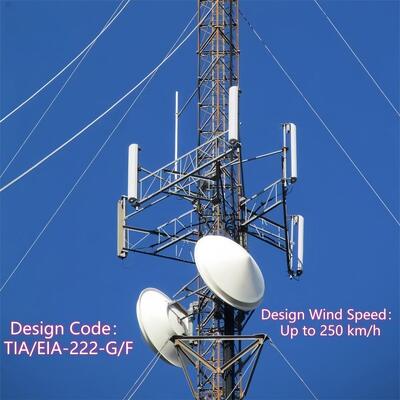

• Вещание/Телекоммуникации: Поддерживает антенны ТВ/радио и дальние микроволновые передатчики (максимизирует зону покрытия сигнала за счет высоты).

• Метеорологический мониторинг: Размещает метеорологические датчики/радары на большой высоте для получения точных атмосферных данных.

• Авиационная навигация: Устанавливает авиационные маяки в удаленных районах (горы, побережья).

• Научные исследования: Размещает атмосферные приборы (озонометры) над уровнем помех от земли.

1. Спецификации

Что такое корпус башни башни с оттяжками?

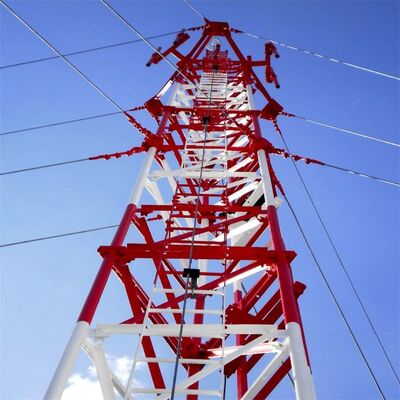

Корпус башни с оттяжками (мачты с оттяжками) — это центральная, тонкая несущая конструкция, которая поддерживает антенны, датчики или другое оборудование, полагаясь на внешние оттяжки для боковой устойчивости (а не на самонесущую жесткость). Обычно изготавливается в виде трубчатого или решетчатого стального каркаса, он уже самонесущих башен и имеет коническую конструкцию (шире у основания, уже наверху) для оптимизации распределения нагрузки и сопротивления ветру. Корпус башни изготавливается из оцинкованной конструкционной стали (соответствующей стандартам ASTM A36/S235JR) для обеспечения коррозионной стойкости и долговечности в наружных условиях. Он служит основанием для крепления ключевых аксессуаров, таких как лестницы для подъема, крепления для антенн и кабельные лотки, а его модульная конструкция позволяет настраивать высоту от 30 м до более 200 м, адаптируя ее для таких применений, как вещание, телекоммуникации или метеорологический мониторинг.

Как установить антенну на башню с оттяжками?

Установка антенны на башню с оттяжками — это структурированный, соответствующий требованиям безопасности процесс, соответствующий конструкции башни и отраслевым стандартам:

1. Предварительная подготовка: Проверьте несущую способность башни, чтобы убедиться, что она может выдержать вес антенны (включая оборудование и связанные с ней кабели). Осмотрите корпус башни на предмет коррозии, структурных повреждений или ослабленных соединений и убедитесь в соответствии местным нормам безопасности (например, IEC 62305 для молниезащиты).
2. Установка крепления антенны: Прикрепите специальные крепления для антенн (интегрированные аксессуары башни) к предварительно обозначенным точкам на корпусе башни. Эти крепления обычно закрепляются высокопрочными болтами, совместимыми с оцинкованной стальной конструкцией башни, обеспечивая надежное соединение, выдерживающее ветровые нагрузки и вибрации.
3. Подъем и позиционирование антенны: Используйте краны или специальное подъемное оборудование для подъема антенны на целевую высоту (стратегически выбранную для оптимального покрытия сигнала). Выровняйте антенну в направлении предполагаемой передачи/приема, используя лазерные инструменты или измерители выравнивания для точности.
4. Крепление антенны: Закрепите антенну на предварительно установленных креплениях с помощью совместимого оборудования, затягивая болты с требуемым моментом, чтобы предотвратить смещение. Убедитесь, что антенна установлена ровно и устойчиво, без люфта, который может повлиять на производительность или структурную целостность.
5. Прокладка и интеграция кабелей: Проложите сигнальные кабели или фидеры через интегрированные кабельные лотки башни для защиты их от воздействия окружающей среды. Подключите кабели к антенне и проведите их вниз к наземному оборудованию, обеспечив надлежащую изоляцию и гидроизоляцию в точках соединения.
6. Финальная проверка: Проведите визуальный осмотр антенны, креплений и кабелей, чтобы убедиться в надежности установки. Проверьте передачу/прием сигнала антенны, чтобы подтвердить функциональность, и убедитесь, что все протоколы безопасности (например, защита от падения для рабочих) соблюдаются на протяжении всего процесса.

Что такое устройство против лазания на башне с оттяжками?

Устройство против лазания для башни с оттяжками — это специальный элемент безопасности, установленный на корпусе башни для предотвращения несанкционированного доступа и снижения риска падения. Распространенные конструкции включают:

• Противолазательные воротники/юбки: Круглые или конические стальные барьеры, установленные вблизи основания башни (обычно на высоте 2–3 м над землей) для блокировки попыток лазания путем лишения опор для рук или ног.
• Шипастые или зазубренные средства защиты: Нелетальные, заостренные стальные элементы на нижних секциях башни или лестницах для предотвращения несанкционированного лазания.
• Запираемый доступ: Если башня оборудована люком доступа на уровне земли или входом на лестницу, запираемая дверь ограничивает доступ только для сертифицированного персонала.

Эти устройства изготавливаются из коррозионностойких материалов (например, оцинкованной стали, соответствующей корпусу башни) для противостояния наружным условиям. Их основная цель — повышение безопасности путем предотвращения случайного или преднамеренного лазания неподготовленными лицами, в соответствии с местными строительными нормами безопасности и снижением ответственности для операторов башен.

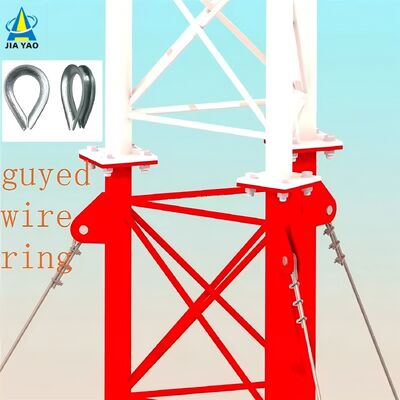

Как соединить оттяжку и башню с оттяжками?

Соединение оттяжек с башней с оттяжками включает в себя безопасный, нагруженный процесс, чтобы гарантировать, что оттяжки могут эффективно стабилизировать башню против ветровых и сейсмических нагрузок:

1. Подготовка: Выберите оттяжки из высокопрочных стальных тросов (соответствующих ASTM A475) с цинковым или полимерным покрытием для долговечности. Убедитесь, что корпус башни имеет предварительно изготовленные точки крепления (например, проушины, кронштейны или поперечные балки) с интервалами 20–30 м, как указано в конструкции башни.
2. Установка крепежа оттяжки: Установите тяжелые кронштейны или серьги для оттяжек на предварительно обозначенные точки крепления башни, используя высокопрочные болты (совместимые с оцинкованной стальной конструкцией башни). Эти кронштейны спроектированы для равномерного распределения натяжения по корпусу башни.
3. Заделка троса: Используйте профессиональные заделочные фитинги (например, обжимные гильзы, зажимы для тросов или коуши) для закрепления конца каждой оттяжки. Обжимные гильзы обжимаются на тросе для постоянного, высокопрочного соединения, а зажимы для тросов обеспечивают регулируемое натяжение.
4. Соединение и натяжение: Прикрепите заделанный конец оттяжки к кронштейну башни с помощью шакла или пальца, обеспечив надежное соединение без провисания. Используйте инструмент для натяжения (например, талреп или лебедку) для регулировки натяжения троса до проектной спецификации — это критически важно для балансировки боковых сил, действующих на башню.
5. Проверка: Убедитесь, что соединение выровнено с конической структурой башни и что трос натянут равномерно (избегая чрезмерного натяжения, которое может вызвать нагрузку на корпус башни). Убедитесь, что крепеж и заделочные фитинги коррозионностойкие и соответствуют стандартам безопасности башни.

Как соединить оттяжку и анкерный болт оттяжки?

Соединение оттяжек с анкерными болтами оттяжек (наземными анкерами) является критически важным шагом для передачи натяжения оттяжки на землю, обеспечивая устойчивость башни:

1. Подготовка анкера: Убедитесь, что наземный анкер (тяжелый бетонный или стальной анкер, рассчитанный на нагрузки на растяжение) правильно установлен в земле под углом 45–60° относительно оттяжки. Анкер должен быть полностью затвердевшим (для бетона) и надежно заглубленным, чтобы выдерживать силы выдергивания.
2. Доступ к анкерному болту: Убедитесь, что верхний болт анкера (анкерный болт оттяжки) выступает над землей и имеет резьбу для установки крепежа. Болт должен быть изготовлен из высокопрочной стали, чтобы выдерживать натяжение оттяжки.
3. Заделка троса: Заделайте свободный конец оттяжки с помощью тех же высокопрочных фитингов (обжимные гильзы, зажимы для тросов или коуши), что и для соединения с башней, обеспечив надежный, нагруженный конец.
4. Сборка крепежа: Прикрепите талреп (для регулировки натяжения) и шакл к заделанной оттяжке. Талреп соединяется с анкерным болтом оттяжки через гайку или шайбу, позволяя точно регулировать натяжение троса.
5. Натяжение и закрепление: Используйте талреп для натяжения оттяжки до требуемой спецификации, гарантируя, что она противостоит боковым силам, не выдергивая анкер. После натяжения зафиксируйте талреп шплинтами или контргайками, чтобы предотвратить его ослабление со временем.
6. Финальная проверка: Убедитесь, что соединение надежное, анкер не показывает признаков движения, а оттяжка выровнена под правильным углом 45–60°. Проверьте наличие коррозии на болте, крепеже и заделке троса, обеспечив соответствие IEC 62305 и местным нормам безопасности.

Нажмите здесь для получения дополнительной информации!!!!!!

3. Сотрудничающие клиенты

4. Сертификаты

5. Наши услуги

JIAYAO CO., LTD. — профессиональный производитель телекоммуникационных башен, одобренный ISO9001. Мы стремимся предоставлять клиентам наиболее оптимизированные решения и лучшие коммуникационные башни. Многие продукты были экспортированы в США, Европу и другие 55 стран.

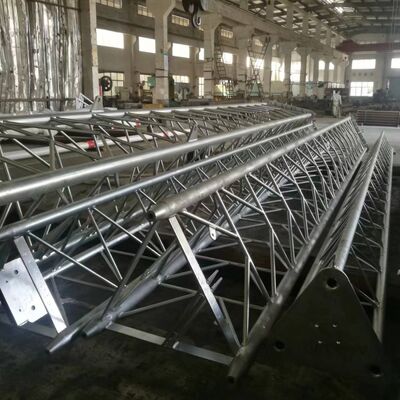

Мы специализируемся на проектировании и производстве башен из угловой стали, трубчатых стальных башен, монопольных башен, башен в виде сосны, башен с оттяжками и сторожевых башен. Наши отделы включают проектирование, НИОКР, инспекцию, лабораторию, контроль качества, оцинковку и отдел стальных башен. Наше сырье поступает от известных сталелитейных заводов Китая: HBIS Group, Baowu Steel Group, Shougang Group.
