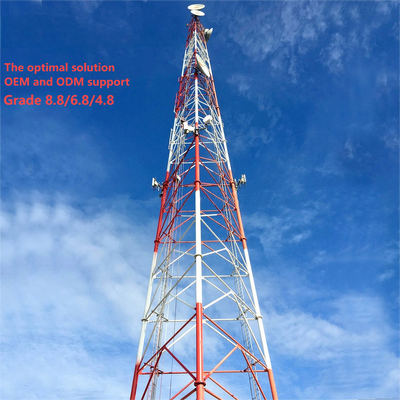

Сверхмощная 3-х опорная трубчатая стальная решетчатая башня для удаленной связи в зоне добычи полезных ископаемых. Базовая станция 4G 5G Q345B. Оцинкованная с возможностью горячего погружения ветроустойчивая мачта.

Тяжелая трубчатая стальная решетчатая башня с 3 опорами для связи в удаленных районах добычи полезных ископаемых, базовая станция 4G 5G, мачта Q345B с горячим цинкованием, ветроустойчивая

Мы специализируемся на проектировании и производстве стальных башен по индивидуальному заказу для телекоммуникационных, мониторинговых, наблюдательных и охранных целей. Ниже приведена подробная информация о продукте:

1. Основные детали:
Место происхождения: Хэбэй, Китай (материк); Торговая марка: Jaoyao или OEM; Номер модели: Телекоммуникационная башня
Обработка поверхности: горячее цинкование или покраска.
2. Упаковка и доставка:
Детали упаковки: Телекоммуникационная башня будет упакована в оцинкованную стяжную ленту в соответствии с требованиями клиента.
Доставка: Отправка в течение 20 дней после оплаты из порта Тяньцзинь
Элементы башни: Одна стальная башня разделена на несколько пакетов.
Болты: Упаковочный материал - прочный нейлоновый мешок или стальной барабан.
3. Технические данные

Какова решетчатая конструкция 3-опорной трубчатой стальной башни?

Решетчатая конструкция 3-опорной трубчатой стальной башни представляет собой ферменную конструкцию, соединяющую три вертикальные трубчатые опоры башни. Состоящие из более мелких полых стальных труб (соответствующих материалу основной опоры, например, бесшовных/сварных стальных труб), эти решетчатые элементы образуют перекрестные горизонтальные и диагональные соединения между тремя опорами, создавая треугольный сетчатый узор по всей высоте башни. Эта конструкция работает совместно с конической конструкцией башни (шире у основания, уже наверху) для равномерного распределения вертикальных нагрузок (вес башни, вес оборудования) и боковых сил (ветер, сейсмическая активность) по трем опорам. Трубчатая решетка не только повышает жесткость и устойчивость конструкции, но и оптимизирует аэродинамические характеристики, снижая сопротивление ветру на 30% по сравнению с традиционными решетчатыми конструкциями из угловой стали, что делает башню высокоадаптивной к суровым или ветреным условиям. Кроме того, использование трубчатых элементов обеспечивает легкий вес конструкции при сохранении высокой несущей способности.

Как установить микроволновую антенну на 3-опорную трубчатую стальную башню?

Установка микроволновой (МВ) антенны на 3-опорную трубчатую стальную башню осуществляется по безопасному, стандартизированному процессу, соответствующему конструктивному дизайну башни и отраслевым стандартам:

1. Предварительная проверка установки: Подтвердите несущую способность башни (согласно стандартам TIA-222-G и GB 50017), чтобы убедиться, что она может выдержать МВ антенну, монтажное оборудование и связанные с ними нагрузки. Проверьте предварительно установленные кронштейны антенны башни (интегрированные аксессуары) на структурную целостность.
2. Подготовка кронштейна: Используйте специальные кронштейны антенны башни (или изготовленные на заказ кронштейны, совместимые с трубчатой решеткой) и закрепите их на основных опорах башни или решетчатых фермах с помощью высокопрочных болтов класса 8.8 (ISO 898). Убедитесь, что кронштейны выровнены с предполагаемым путем прямой связи и затянуты с требуемым моментом.
3. Подъем и позиционирование антенны: Используйте краны или специализированное подъемное оборудование для подъема МВ антенны на целевую высоту (обычно в верхней части башни или на сервисной платформе). Отрегулируйте азимут и угол возвышения антенны для выравнивания с приемным/передающим конечным устройством, используя лазерные инструменты для точности.
4. Надежное крепление: Прикрепите МВ антенну к установленным кронштейнам с помощью совместимого оборудования, обеспечивая плотное соединение без люфта. Повторно проверьте момент затяжки болтов с помощью калиброванных инструментов в соответствии со стандартами сварки и крепления AWS D1.1.
5. Прокладка кабелей: Проложите сигнальные и силовые кабели антенны через интегрированные системы управления кабелями башни (или вдоль защищенных путей на решетчатой конструкции), чтобы избежать воздействия окружающей среды. Убедитесь, что кабели должным образом изолированы и водонепроницаемы в точках соединения.
6. Финальная проверка: Проведите визуальный осмотр антенны, кронштейнов и соединений для подтверждения стабильности. Проверьте передачу сигнала для проверки выравнивания и функциональности. Соблюдайте протоколы безопасности (например, защиту от падения для рабочих) на протяжении всей установки.

Основная конструкция 3-опорной трубчатой стальной башни?

Основная конструкция 3-опорной трубчатой стальной башни представляет собой самонесущую систему с треугольным каркасом, разработанную для обеспечения устойчивости, несущей способности и аэродинамической эффективности, состоящую из трех основных компонентов:

• Три вертикальные трубчатые опоры: Основные несущие элементы, изготовленные из бесшовных или сварных стальных труб (соответствующих стандартам Q345B/ASTM A500). Расположенные в треугольной конфигурации, эти опоры передают общий вес башни (включая оборудование и нагрузки окружающей среды) на фундамент.
• Трубчатые решетчатые фермы: Более мелкие полые стальные трубы, соединяющие три основные опоры по горизонтали и диагонали. Эта перекрестная ферменная система равномерно распределяет нагрузки, повышает жесткость конструкции и снижает сопротивление ветру, образуя характерный решетчатый узор башни.
• Конический каркас и фланцевые соединения: Башня постепенно сужается от основания к вершине (шире у основания, уже наверху) для оптимизации сопротивления сильным ветрам (до 200 км/ч) и землетрясениям. Сегменты башни соединяются высокопрочными болтовыми фланцами, обеспечивая надежную сборку и снижая риски обслуживания.

Эти компоненты составляют структурный каркас, а интегрированные аксессуары (например, платформы, лестницы) добавляют функциональную поддержку без ущерба для целостности основной конструкции.

Платформа, лестница

А. Платформа

• Назначение: Служит устойчивой рабочей зоной на высоте для установки, обслуживания или осмотра МВ антенн, антенн, датчиков или другого оборудования. Также обеспечивает безопасное место отдыха для рабочих во время доступа к башне.
• Особенности конструкции: Изготовлена из оцинкованной стали (согласно ASTM A123 для коррозионной стойкости) и интегрирована в решетчатую конструкцию на заданных высотах. Оснащена защитными перилами для предотвращения падений и нескользящими поверхностями для устойчивости рабочих. Спроектирована для поддержки веса рабочих, инструментов и оборудования, в соответствии с общей несущей способностью башни. Может включать люки для легкого перемещения между секциями башни.
• Ключевое преимущество: Стратегически расположена рядом с точками крепления оборудования для оптимизации задач обслуживания, повышения операционной эффективности.

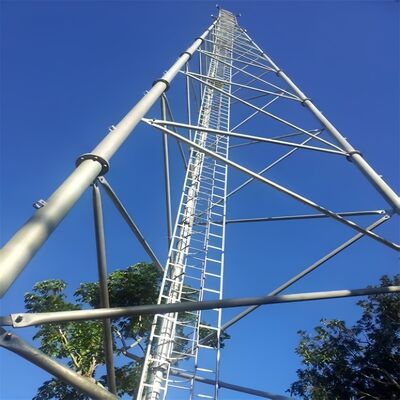

Б. Лестница

• Назначение: Специальная система безопасного доступа, позволяющая рабочим подниматься по башне для доступа к платформам, оборудованию или верхним секциям для установки, осмотра или ремонта.
• Особенности конструкции: Изготовлена из оцинкованной стали для долговечности и коррозионной стойкости, с равномерно расположенными ступенями (согласно отраслевым стандартам безопасности) для удобного подъема. Оснащена механизмами защиты от падения (например, направляющими для страховочных привязей) для минимизации риска падения — в соответствии со спецификацией башни "лестница с защитой от падения". Вертикально крепится к основным опорам или решетчатым фермам, обеспечивая надежный и устойчивый путь.
• Соответствие: Разработана в соответствии с правилами безопасности и стандартами проектирования башен (например, TIA-222-G, GB 50017), уделяя первостепенное внимание защите рабочих при вертикальном доступе.

Вместе платформа и лестница повышают удобство использования башни, обеспечивая безопасный и эффективный доступ к высотному оборудованию, поддерживая текущую эксплуатацию и техническое обслуживание при соблюдении отраслевых требований к безопасности и долговечности.

Нажмите здесь для получения дополнительной информации!!!

Посещения клиентов

Сборка,Испытание башни из оцинкованной стали

Сертификаты

Нажмите здесь для получения дополнительной информации!!!

Типы индивидуальных продуктов и преимущества

Самонесущая башня 
Самонесущая башня обычно представляет собой 3-х или 4-х опорную башню, а ее материал - стальная труба или уголковая сталь. Что касается соединения, трубчатая башня соединяется фланцем, а башня из уголковой стали соединяется гайками и болтами. 
Особенности: 
1. Низкий коэффициент ветровой нагрузки, высокая ветроустойчивость. 
2. Экономия земельных ресурсов, удобное расположение. 
Удобная транспортировка и монтаж. 

Башня из трубчатой стали
Трубчатая башня относится к самонесущей высотной стальной конструкции с башней-колонной из стальных труб и секцией башни треугольной формы. Ее основные характеристики заключаются в том, что три колонны трубчатой башни изготовлены из стальных труб, а секция башни имеет треугольную форму, что отличает ее от башни из уголковой стали. 

Монопольная башня 
Однотрубная башня, также называемая монопольной башней, является распространенным типом, с красивым внешним видом, занимающая небольшую площадь от 9 до 18 квадратных метров, экономически эффективная, и принята большинством строительных компаний. Корпус башни имеет более разумное сечение, которое соединяется высокопрочным болтом. Она обладает характеристиками простоты установки и может адаптироваться к различным сложным полевым условиям. 

Оттяжная башня 
Оттяжная башня имеет новый внешний вид, и ее самой большой характеристикой является усиление с помощью стальных оттяжек. Оттяжная башня является распространенным типом телекоммуникационной башни, экономичной и практичной. Она легче и дешевле других. Она очень подходит для широких географических районов. 

Наблюдательная башня
Наблюдательная башня - это многофункциональное сооружение, в основном используемое для наблюдения за окружающей средой и играющее важную роль в различных областях. Ее дизайн подчеркивает гармонию и единство с природной средой, а архитектурный стиль обычно соответствует окружающей среде. Наблюдательные башни обычно состоят из корпуса башни, платформ, башен и лестниц, с компактной и прочной конструкцией.

Камуфлированная башня-дерево
Камуфлированная башня-дерево также является своего рода искусственным деревом, имитирующим башню-дерево, основание похоже на настоящее, плюс тщательный дизайн, когда она размещается среди настоящих деревьев в зоне отдыха, парке и на площади, она станет частью природы. 
Особенности: 
1. Изысканная структура и великолепный внешний вид. 
2. Высокая структурная стабильность и долгий срок службы. 
3. Малая занимаемая площадь и большой экономический эффект.

Наши услуги

JIAYAO CO., LTD. является профессиональным производителем телекоммуникационных башен, сертифицированным по ISO9001. Мы стремимся предоставлять клиентам наиболее оптимизированные решения и лучшие телекоммуникационные башни. Многие продукты были экспортированы в США, Европу и другие 55 стран.
Мы специализируемся на проектировании и производстве башен из уголковой стали, трубчатых стальных башен, монопольных башен, башен-сосен, оттяжных башен и наблюдательных башен. Наши отделы включают проектирование, НИОКР, инспекцию, лабораторию, контроль качества, цинкование и отдел стальных башен. Наше сырье поступает от известных сталелитейных заводов Китая: HBIS Group, Baowu Steel Group, Shougang Group.
​

FAQ

В: Каков приемлемый минимальный объем заказа?
О: Наш приемлемый минимальный объем заказа составляет 1 комплект. Любой пробный заказ в небольшом количестве приветствуется.

В: Каково время доставки?
О: В течение 25 дней после получения депозита.

В: Каков приемлемый срок оплаты?
О: TT, L/C, Paypal, Western Union, .

В: Можете ли вы сделать OEM для меня?
О: Мы принимаем все заказы OEM, просто свяжитесь с нами и дайте нам ваш дизайн, мы предложим вам разумную цену.

В: Когда я могу получить коммерческое предложение?
О: Мы обычно цитируем вас в течение 24 часов после получения вашего запроса. Если вы очень срочно хотите получить коммерческое предложение, пожалуйста, позвоните нам или сообщите нам по электронной почте, чтобы мы могли рассмотреть ваш запрос в приоритетном порядке.

В: Соответствует ли стандарт конструкции вашей телекоммуникационной башни ANSI / TIA/ EIA-222-G?
О: Да.

В: Стандарт горячего цинкования ASTM A 123/153?
О: Да.

В: Можете ли вы предоставить книгу расчетов?
О: Да, но вам нужно заплатить за книгу расчетов.

В: Каков срок службы вашего продукта?
О: 50 лет.
В: Является ли конструкция башни унитарной?
О: Нет, мы можем спроектировать и изготовить ее по запросу клиента.

В: Какой у вас способ оплаты?
О: 30% T/T в качестве депозита, остаток T/T или L/C по предъявлении.

Если вам это нужно, мы будем рады вам 24 часа в сутки!
