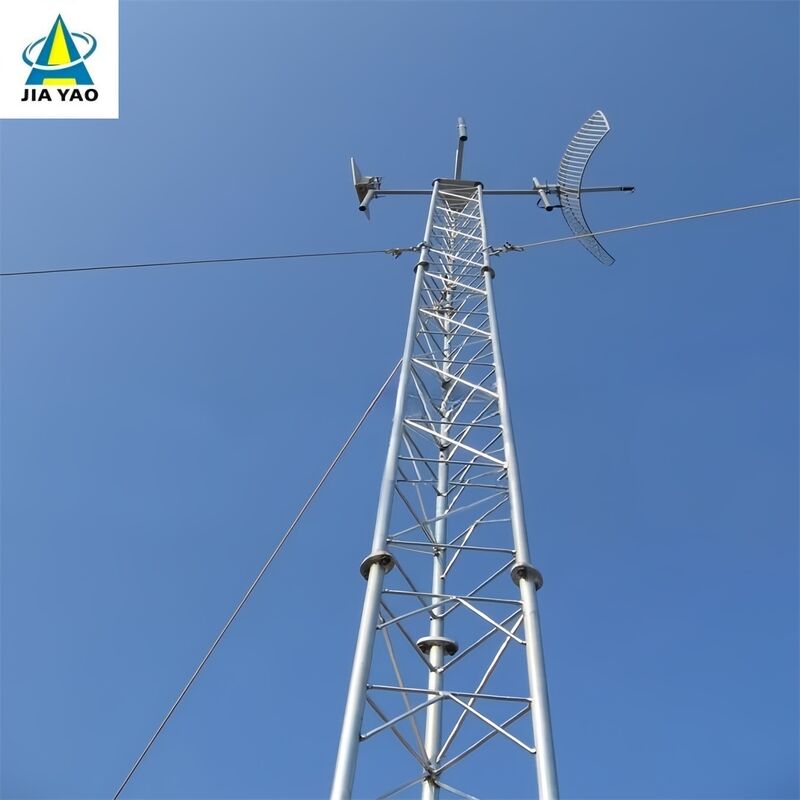

Экономичная башня с оттяжками высотой 42 м для покрытия сигнала радиовещания в сельской местности

42-метровая экономичная свободностоящая мачта для покрытия сельских радиосигналов

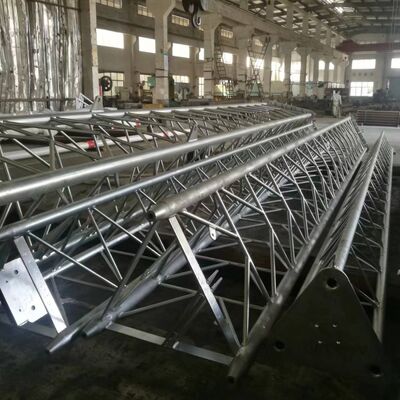

: Изготовлен в виде трубчатой или решетчатой стальной конструкции (более узкой, чем у самонесущих башен) с конической формой для оптимизации распределения нагрузки.

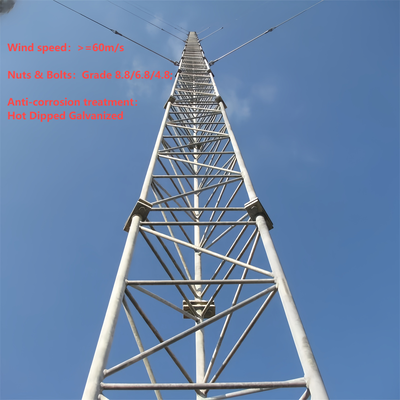

• Система оттяжек: Несколько комплектов стальных тросов крепятся к мачте с интервалами 20–30 м, закрепленных на земле под углами 45–60°, для противодействия ветровым/сейсмическим нагрузкам.

• Диапазон высот: От 30 м до более 200 м (выше большинства самонесущих башен), настраивается в соответствии с конкретными потребностями.

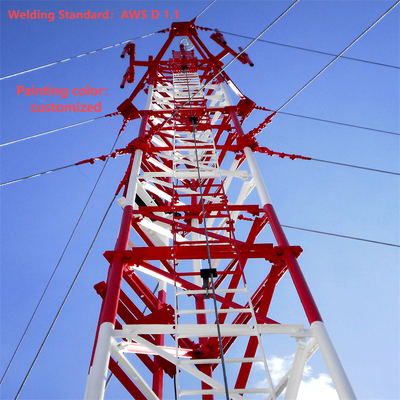

• Аксессуары: Включает лестницы для подъема, крепления антенн, кабельные лотки и авиационные сигнальные огни (для высот >60 м).

• Основные материалы и стандартыКорпус башни

: Оцинкованная конструкционная сталь (ASTM A36/S235JR) для коррозионной стойкости и прочности.

• Оттяжки: Высокопрочные стальные тросы (ASTM A475) с цинковым/полимерным покрытием для долговечности.

• Анкеры: Тяжелые бетонные/стальные анкеры для крепления тросов, рассчитанные на нагрузки на растяжение.

• Соответствие: Соответствует IEC 62305 (молниезащита) и местным строительным нормам безопасности.

• Основные сценарии примененияВещание/Телекоммуникации

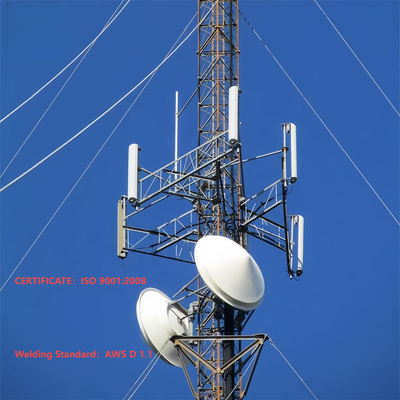

: Поддержка телевизионных/радиоантенн и дальних микроволновых передатчиков (максимизирует покрытие сигнала за счет высоты).

• Метеорологический мониторинг: Размещение метеорологических датчиков/радаров на больших высотах для получения точных атмосферных данных.

• Авиационная навигация: Установка авиационных маяков в удаленных районах (горы, побережья).

• Научные исследования: Развертывание атмосферных приборов (озонометров) над наземными помехами.

• 1. Технические характеристикиПроектирование

1. Нормативный документ по проектированию

трубчатой или решетчатой стальной конструкции

, она уже, чем у самонесущих башен, и имеет коническую форму (шире у основания, уже у вершины) для оптимизации распределения нагрузки и сопротивления ветру. Корпус башни изготавливается из оцинкованной конструкционной стали (соответствующей стандартам ASTM A36/S235JR) для обеспечения коррозионной стойкости и долговечности в наружных условиях. Он служит основанием для крепления ключевых аксессуаров, таких как лестницы для подъема, крепления антенн и кабельные лотки, а его модульная конструкция позволяет настраивать высоту в диапазоне от 30 м до более 200 м, адаптируя ее для таких применений, как вещание, телекоммуникации или метеорологический мониторинг.Как установить антенну на свободностоящую мачту?Установка антенны на свободностоящую мачту осуществляется в соответствии со структурированным, соответствующим требованиям безопасности процессом, согласованным с конструкцией мачты и отраслевыми стандартами:

Предварительная подготовка

: Проверьте несущую способность мачты, чтобы убедиться, что она может выдержать вес антенны (включая оборудование и связанные с ней кабели). Осмотрите корпус мачты на предмет коррозии, структурных повреждений или ослабленных соединений и убедитесь в соответствии местным нормам безопасности (например, IEC 62305 для молниезащиты).

1. Установка крепления антенны: Прикрепите специальные крепления для антенн (интегрированные аксессуары мачты) к предварительно обозначенным точкам на корпусе мачты. Эти крепления обычно закрепляются с помощью высокопрочных болтов, совместимых с оцинкованной стальной конструкцией мачты, обеспечивая надежное соединение, выдерживающее ветровые нагрузки и вибрации.

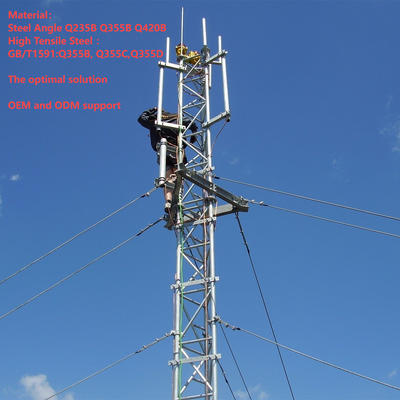

2. Подъем и позиционирование антенны: Используйте краны или специальное подъемное оборудование для подъема антенны на заданную высоту (стратегически выбранную для оптимального покрытия сигнала). Выровняйте антенну в соответствии с предполагаемым направлением передачи/приема, используя лазерные инструменты или измерители выравнивания для точности.
3. Крепление антенны: Закрепите антенну на предварительно установленных креплениях с помощью совместимого оборудования, затягивая болты до требуемого момента, чтобы предотвратить смещение. Убедитесь, что антенна установлена ровно и устойчиво, без люфта, который может повлиять на производительность или структурную целостность.
4. Прокладка и интеграция кабелей: Проложите сигнальные кабели или фидеры через интегрированные кабельные лотки мачты для защиты их от воздействия окружающей среды. Подключите кабели к антенне и проведите их вниз к наземному оборудованию, обеспечив надлежащую изоляцию и гидроизоляцию в точках соединения.
5. Финальная проверка: Проведите визуальный осмотр антенны, креплений и кабелей, чтобы убедиться в надежности установки. Проверьте передачу/прием сигнала антенны, чтобы подтвердить ее работоспособность, и убедитесь, что все протоколы безопасности (например, защита от падения для рабочих) соблюдаются на протяжении всего процесса.
6. Что такое устройство против лазания на свободностоящей мачте?Устройство против лазания для свободностоящей мачты — это специальный компонент безопасности, установленный на корпусе мачты для предотвращения несанкционированного доступа и снижения риска падения. Распространенные конструкции включают:

Противолазательные воротники/юбки

: Круглые или конические стальные барьеры, установленные вблизи основания мачты (обычно на высоте 2–3 м над землей) для блокировки попыток лазания путем лишения опор для рук или ног.

• Шипастые или зазубренные отпугиватели: Нелетальные, заостренные стальные элементы на нижних секциях мачты или лестницах для предотвращения несанкционированного лазания.
• Запираемый доступ: Если мачта оборудована люком доступа на уровне земли или входом на лестницу, запираемая дверь ограничивает доступ только для сертифицированного персонала.
• Эти устройства изготавливаются из коррозионностойких материалов (например, оцинкованной стали, соответствующей корпусу мачты) для противостояния наружным условиям. Их основная цель — повышение безопасности путем предотвращения случайного или преднамеренного лазания неквалифицированными лицами, в соответствии с местными строительными нормами безопасности и снижением ответственности для операторов мачт.Как соединить оттяжку и свободностоящую мачту?

Соединение оттяжек со свободностоящей мачтой включает в себя безопасный, нагруженный процесс, чтобы гарантировать, что оттяжки могут эффективно стабилизировать мачту против ветровых и сейсмических нагрузок:

Подготовка

: Выберите оттяжки из высокопрочных стальных тросов (соответствующих ASTM A475) с цинковым или полимерным покрытием для долговечности. Убедитесь, что корпус мачты имеет предварительно изготовленные точки крепления (например, проушины, кронштейны или траверсы) с интервалами 20–30 м, как указано в конструкции мачты.

1. Установка крепежа оттяжки: Установите тяжелые кронштейны или серьги для оттяжек на предварительно обозначенные точки крепления мачты с помощью высокопрочных болтов (совместимых с оцинкованной стальной конструкцией мачты). Эти кронштейны спроектированы для равномерного распределения натяжения по корпусу мачты.
2. Заделка троса: Используйте профессиональные заделочные фитинги (например, обжимные гильзы, зажимы для тросов или коуши) для закрепления конца каждой оттяжки. Обжимные гильзы обжимаются на тросе для создания постоянного, высокопрочного соединения, а зажимы для тросов обеспечивают регулируемое натяжение.
3. Сборка крепежа: Прикрепите заделанный конец оттяжки к кронштейну мачты с помощью шакла или пальца, обеспечив надежное соединение без провисания. Используйте натяжной инструмент (например, талреп или лебедку) для регулировки натяжения троса до проектной спецификации — это критически важно для балансировки боковых сил, действующих на мачту.
4. Проверка: Убедитесь, что соединение выровнено с конической структурой мачты и что трос натянут равномерно (избегая чрезмерного натяжения, которое может вызвать нагрузку на корпус мачты). Убедитесь, что крепеж и заделочные фитинги коррозионностойкие и соответствуют стандартам безопасности мачты.
5. Как соединить оттяжку и анкерный болт оттяжки?Соединение оттяжек с анкерными болтами оттяжек (наземными анкерами) является критически важным шагом для передачи натяжения оттяжки на землю, обеспечивая устойчивость мачты:

Подготовка анкера

: Убедитесь, что наземный анкер (тяжелый бетонный или стальной анкер, рассчитанный на нагрузки на растяжение) правильно установлен в земле под углом 45–60° относительно оттяжки. Анкер должен быть полностью затвердевшим (для бетона) и надежно заглубленным для сопротивления выдергивающим нагрузкам.

1. Доступ к анкерному болту: Убедитесь, что верхний болт анкера (анкерный болт оттяжки) выступает над землей и имеет резьбу для установки крепежа. Болт должен быть изготовлен из высокопрочной стали для выдерживания натяжения оттяжки.
2. Заделка троса: Заделайте свободный конец оттяжки с помощью тех же высокопрочных фитингов (обжимные гильзы, зажимы для тросов или коуши), что и для соединения с мачтой, обеспечив надежный, нагруженный конец.
3. Сборка крепежа: Прикрепите талреп (для регулировки натяжения) и шакл к заделанной оттяжке. Талреп соединяется с анкерным болтом оттяжки через гайку или шайбу, позволяя точно регулировать натяжение троса.
4. Натяжение и закрепление: Используйте талреп для натяжения оттяжки до требуемой спецификации, обеспечивая сопротивление боковым силам без выдергивания анкера. После натяжения зафиксируйте талреп шплинтами или контргайками, чтобы предотвратить его ослабление со временем.
5. Финальная проверка: Убедитесь, что соединение надежное, анкер не показывает признаков движения, а оттяжка выровнена под правильным углом 45–60°. Проверьте наличие коррозии на болте, крепеже и заделке троса, обеспечив соответствие IEC 62305 и местным нормам безопасности.
6. Нажмите здесь для получения дополнительной информации!!!!!!2.

Упаковка и доставка

5. Наши услуги

JIAYAO CO., LTD. является профессиональным производителем телекоммуникационных башен, сертифицированным по ISO9001. Мы стремимся предоставлять клиентам наиболее оптимизированные решения и лучшие коммуникационные башни. Многие продукты были экспортированы в США, Европу и другие 55 стран.

Мы специализируемся на проектировании и производстве башен из угловой стали, трубчатых стальных башен, монопольных башен, башен в виде сосны, свободностоящих башен и сторожевых башен. Наши отделы включают проектирование, НИОКР, инспекцию, лабораторию, контроль качества, оцинковку и отдел стальных башен. Наше сырье поступает от известных сталелитейных заводов Китая: HBIS Group, Baowu Steel Group, Shougang Group.
