антенная башня 40М ветрозащитная Гайед для передачи сигнала прибрежного острова

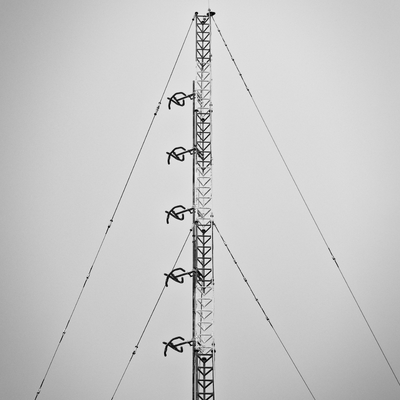

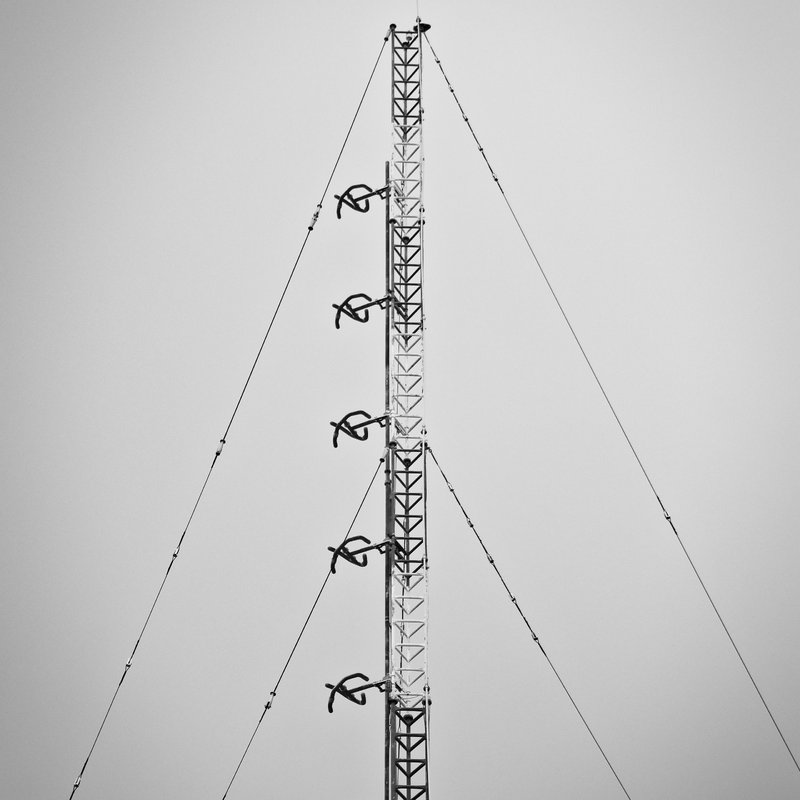

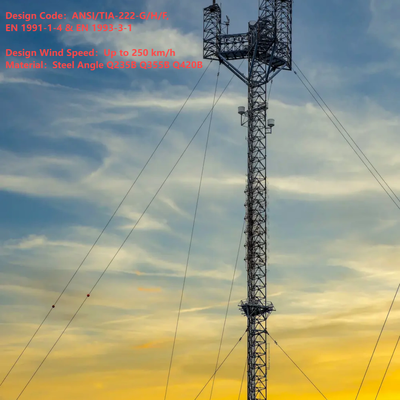

40-метровая ветроустойчивая растяжками антенная мачта для передачи сигнала на прибрежные острова

Основные конструктивные и проектные особенности

• Тонкий корпус мачты: Изготовлен в виде трубчатой или решетчатой стальной конструкции (более узкой, чем у самонесущих башен) с конической формой для оптимизации распределения нагрузки.

• Система растяжек: Несколько комплектов стальных тросов крепятся к мачте с интервалами 20–30 м, закрепляясь на земле под углами 45–60°, чтобы противостоять ветровым/сейсмическим нагрузкам.

• Диапазон высот: От 30 м до более 200 м (выше большинства самонесущих башен), настраивается в соответствии с конкретными потребностями.

• Аксессуары: Включает лестницы для подъема, крепления антенн, кабельные лотки и сигнальные огни для авиации (для высот >60 м).

Основные материалы и стандарты

• Корпус мачты: Оцинкованная конструкционная сталь (ASTM A36/S235JR) для коррозионной стойкости и прочности.

• Растяжки: Высокопрочные стальные тросы (ASTM A475) с цинковым/полимерным покрытием для долговечности.

• Анкеры: Тяжелые бетонные/стальные анкеры для крепления тросов, рассчитанные на нагрузки на растяжение.

• Соответствие стандартам: Соответствует IEC 62305 (защита от молнии) и местным строительным нормам безопасности.

Основные сценарии применения

• Вещание/Телекоммуникации: Поддерживает антенны ТВ/радио и дальние микроволновые передатчики (максимизирует охват сигнала за счет высоты).

• Метеорологический мониторинг: Размещает датчики погоды/радары на больших высотах для получения точных атмосферных данных.

• Авиационная навигация: Устанавливает авиационные маяки в удаленных районах (горы, побережья).

• Научные исследования: Размещает атмосферные приборы (озонометры) выше уровня наземных помех.

1. Спецификации

Что такое корпус мачты растяжной башни?

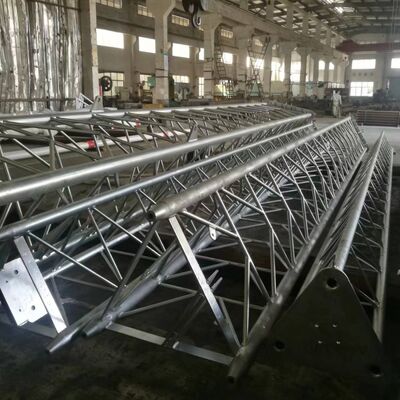

Корпус мачты растяжной башни (мачты с растяжками) — это центральная, тонкая несущая конструкция, которая поддерживает антенны, датчики или другое оборудование, полагаясь на внешние растяжки для боковой устойчивости (а не на самонесущую жесткость). Обычно изготавливается в виде трубчатой или решетчатой стальной конструкции, она уже, чем у самонесущих башен, и имеет коническую форму (шире у основания, уже наверху) для оптимизации распределения нагрузки и сопротивления ветру. Корпус мачты изготавливается из оцинкованной конструкционной стали (соответствующей стандартам ASTM A36/S235JR) для обеспечения коррозионной стойкости и долговечности в наружных условиях. Он служит основанием для крепления ключевых аксессуаров, таких как лестницы для подъема, крепления антенн и кабельные лотки, а его модульная конструкция позволяет настраивать высоту в диапазоне от 30 м до более 200 м, адаптируя ее для таких применений, как вещание, телекоммуникации или метеорологический мониторинг.

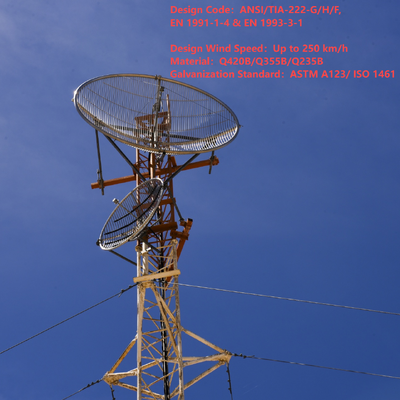

Как установить антенну на растяжную башню?

Установка антенны на растяжную башню осуществляется в соответствии со структурированным, соответствующим требованиям безопасности процессом, согласованным с конструкцией башни и отраслевыми стандартами:

1. Предварительная подготовка: Проверьте несущую способность башни, чтобы убедиться, что она может выдержать вес антенны (включая оборудование и связанные с ней кабели). Осмотрите корпус башни на предмет коррозии, структурных повреждений или ослабленных соединений и убедитесь в соответствии местным нормам безопасности (например, IEC 62305 для защиты от молнии).
2. Установка крепления антенны: Прикрепите специальные крепления для антенн (интегрированные аксессуары башни) к предварительно обозначенным точкам на корпусе башни. Эти крепления обычно закрепляются с помощью высокопрочных болтов, совместимых с оцинкованной стальной конструкцией башни, обеспечивая надежное соединение, выдерживающее ветровые нагрузки и вибрации.
3. Подъем и позиционирование антенны: Используйте краны или специализированное подъемное оборудование для подъема антенны на заданную высоту (стратегически выбранную для оптимального охвата сигнала). Выровняйте антенну в направлении предполагаемой передачи/приема, используя лазерные инструменты или измерители выравнивания для точности.
4. Крепление антенны: Закрепите антенну на предварительно установленных креплениях с помощью совместимого оборудования, затягивая болты до указанного момента затяжки, чтобы предотвратить смещение. Убедитесь, что антенна установлена ровно и устойчиво, без люфта, который может повлиять на производительность или структурную целостность.
5. Прокладка и интеграция кабелей: Проложите сигнальные кабели или фидеры через интегрированные кабельные лотки башни для защиты их от воздействия окружающей среды. Подключите кабели к антенне и проведите их вниз к наземному оборудованию, обеспечив надлежащую изоляцию и гидроизоляцию в точках соединения.
6. Финальная проверка: Проведите визуальный осмотр антенны, креплений и кабелей, чтобы убедиться в надежности установки. Проверьте передачу/прием сигнала антенны, чтобы подтвердить ее работоспособность, и убедитесь, что все меры безопасности (например, защита от падения для рабочих) соблюдаются на протяжении всего процесса.

Что такое устройство защиты от лазания на растяжной башне?

Устройство защиты от лазания для растяжной башни — это специальный элемент безопасности, установленный на корпусе башни для предотвращения несанкционированного доступа и снижения риска падения. Распространенные конструкции включают:

• Противолазательные воротники/юбки: Круглые или конические стальные барьеры, установленные вблизи основания башни (обычно на высоте 2–3 м над землей) для блокирования попыток лазания путем лишения опор для рук или ног.
• Шипы или зубчатые препятствия: Нелетальные, заостренные стальные элементы на нижних секциях башни или лестницах для предотвращения несанкционированного лазания.
• Запираемый доступ: Если башня оборудована люком доступа на уровне земли или входом на лестницу, запираемая дверь ограничивает доступ только для сертифицированного персонала.

Эти устройства изготавливаются из коррозионностойких материалов (например, оцинкованной стали, соответствующей корпусу башни) для устойчивости к наружным условиям. Их основная цель — повышение безопасности путем предотвращения случайного или преднамеренного лазания неквалифицированными лицами, в соответствии с местными строительными нормами безопасности и снижением ответственности для операторов башен.

Как соединить растяжку и растяжную башню?

Соединение растяжек с растяжной башней включает в себя безопасный, несущий нагрузку процесс, чтобы гарантировать, что растяжки могут эффективно стабилизировать башню против ветровых и сейсмических нагрузок:

1. Подготовка: Выберите растяжки из высокопрочных стальных тросов (соответствующих ASTM A475) с цинковым или полимерным покрытием для долговечности. Убедитесь, что корпус башни имеет предварительно изготовленные точки крепления (например, проушины, кронштейны или поперечины) с интервалами 20–30 м, как указано в проекте башни.
2. Установка крепежного оборудования растяжки: Установите тяжелые кронштейны или серьги для растяжек на предварительно обозначенные точки крепления башни, используя высокопрочные болты (совместимые с оцинкованной стальной конструкцией башни). Эти кронштейны спроектированы для равномерного распределения натяжения по корпусу башни.
3. Заделка троса: Используйте профессиональные заделочные фитинги (например, обжимные гильзы, зажимы для тросов или коуши) для надежного закрепления конца каждой растяжки. Обжимные гильзы обжимаются на тросе для создания постоянного, высокопрочного соединения, а зажимы для тросов обеспечивают регулируемое натяжение.
4. Соединение и натяжение: Прикрепите заделанный конец растяжки к кронштейну башни с помощью шакла или пальца, обеспечив надежное соединение без провисания. Используйте натяжной инструмент (например, талреп или лебедку) для регулировки натяжения троса до проектного значения — это критически важно для балансировки боковых сил, действующих на башню.
5. Проверка: Убедитесь, что соединение выровнено с конической структурой башни и что трос натянут равномерно (избегая чрезмерного натяжения, которое может вызвать нагрузку на корпус башни). Убедитесь, что оборудование и заделочные фитинги коррозионностойкие и соответствуют стандартам безопасности башни.

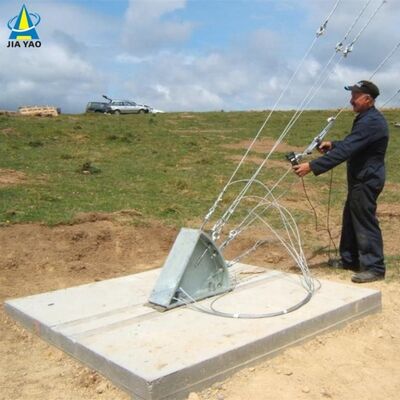

Как соединить растяжку и анкерный болт растяжки?

Соединение растяжек с анкерными болтами растяжек (наземными анкерами) является критически важным шагом для передачи натяжения троса на землю, обеспечивая устойчивость башни:

1. Подготовка анкера: Убедитесь, что наземный анкер (тяжелый бетонный или стальной анкер, рассчитанный на нагрузки на растяжение) правильно установлен в земле под углом 45–60° относительно растяжки. Анкер должен быть полностью затвердевшим (для бетона) и надежно заглубленным для сопротивления выдергивающим нагрузкам.
2. Доступ к анкерному болту: Убедитесь, что верхний болт анкера (анкерный болт растяжки) выступает над землей и имеет резьбу для установки крепежного оборудования. Болт должен быть изготовлен из высокопрочной стали для выдерживания натяжения растяжки.
3. Заделка троса: Заделайте свободный конец растяжки с помощью тех же высокопрочных фитингов (обжимные гильзы, зажимы для тросов или коуши), что и при соединении с башней, обеспечив надежный, несущий нагрузку конец.
4. Сборка крепежного оборудования: Прикрепите талреп (для регулировки натяжения) и шакл к заделанной растяжке. Талреп соединяется с анкерным болтом растяжки через гайку или шайбу, позволяя точно регулировать натяжение троса.
5. Натяжение и закрепление: Используйте талреп для натяжения растяжки до требуемого значения, убедившись, что она сопротивляется боковым силам, не вызывая выдергивания анкера. После натяжения зафиксируйте талреп шплинтами или контргайками, чтобы предотвратить его ослабление со временем.
6. Финальная проверка: Убедитесь, что соединение надежное, анкер не показывает признаков смещения, а растяжка выровнена под правильным углом 45–60°. Проверьте наличие коррозии на болте, оборудовании и заделке троса, обеспечив соответствие IEC 62305 и местным нормам безопасности.

Нажмите здесь для получения дополнительной информации!!!!!!

3. Сотрудничающие клиенты

4. Сертификаты

5. Наши услуги

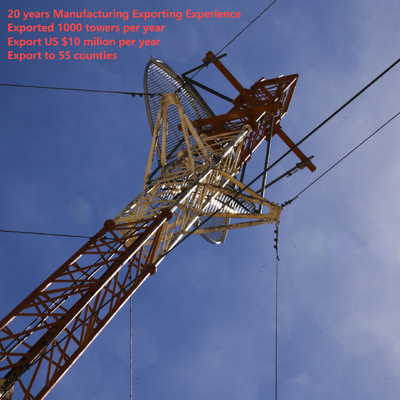

JIAYAO CO., LTD. — профессиональный производитель телекоммуникационных башен, одобренный ISO9001. Мы стремимся предоставлять клиентам наиболее оптимизированные решения и лучшие коммуникационные башни. Многие продукты были экспортированы в США, Европу и другие 55 стран.
