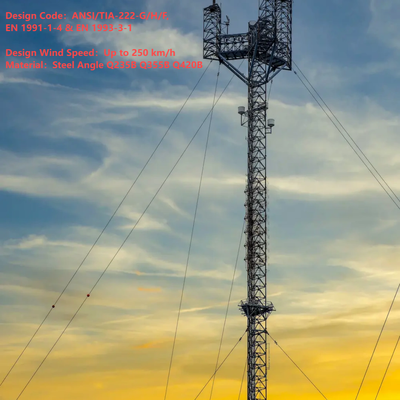

38М быстрая прямоугольная проволочная башня с оттяжками для связи при чрезвычайной помощи при стихийных бедствиях

38-метровая быстровозводимая оттяжная мачта для экстренной связи при стихийных бедствиях

Основные конструктивные особенности и дизайн

• Тонкий корпус башни: Изготовлен в виде трубчатой или решетчатой стальной конструкции (более узкой, чем у самонесущих башен) с конической формой для оптимизации распределения нагрузки.

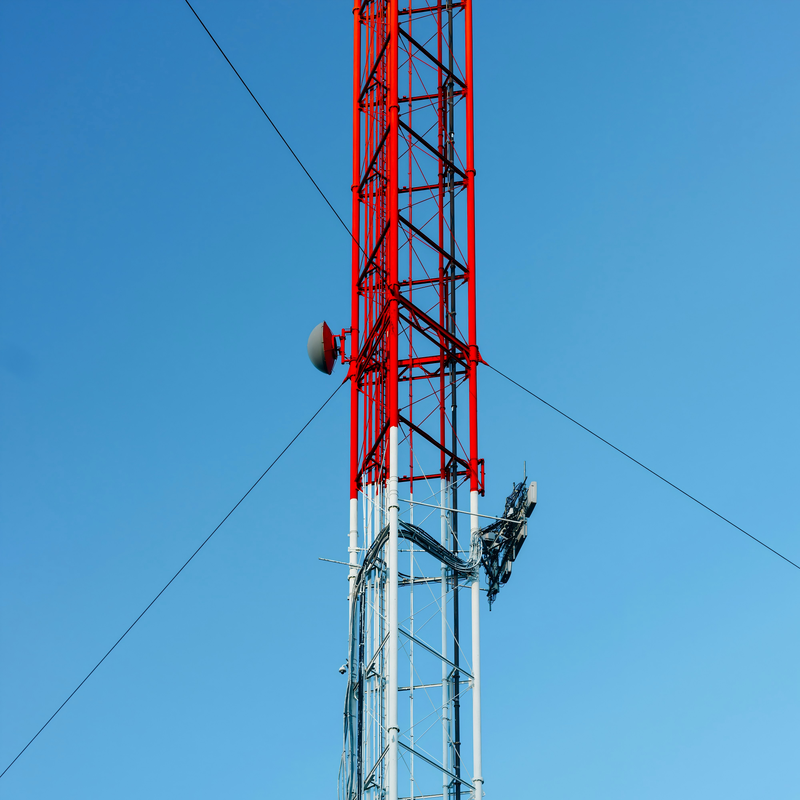

• Система оттяжек: Несколько комплектов стальных тросов крепятся к мачте с интервалом 20–30 м, закрепляясь на земле под углами 45–60°, чтобы противостоять ветровым/сейсмическим нагрузкам.

• Диапазон высот: От 30 м до более 200 м (выше большинства самонесущих башен), настраивается в соответствии с конкретными потребностями.

• Аксессуары: Включает лестницы для подъема, крепления для антенн, кабельные лотки и сигнальные огни для авиации (для высот >60 м).

Основные материалы и стандарты

• Корпус башни: Оцинкованная конструкционная сталь (ASTM A36/S235JR) для коррозионной стойкости и прочности.

• Оттяжки: Высокопрочные стальные тросы (ASTM A475) с цинковым/полимерным покрытием для долговечности.

• Анкеры: Тяжелые бетонные/стальные анкеры для крепления тросов, рассчитанные на нагрузки на растяжение.

• Соответствие стандартам: Соответствует IEC 62305 (защита от молнии) и местным строительным нормам безопасности.

Основные сценарии применения

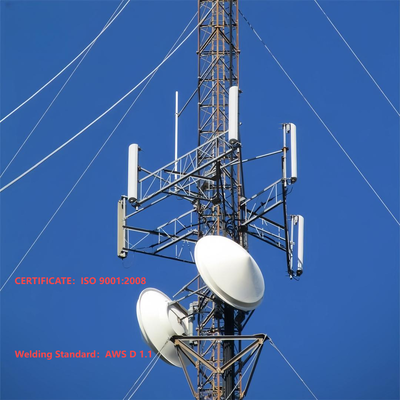

• Вещание/Телекоммуникации: Поддержка телевизионных/радиоантенн и дальних микроволновых передатчиков (максимизирует покрытие сигнала за счет высоты).

• Метеорологический мониторинг: Размещение метеорологических датчиков/радаров на больших высотах для получения точных атмосферных данных.

• Авиационная навигация: Установка авиационных маяков в удаленных районах (горы, побережья).

• Научные исследования: Размещение атмосферных приборов (озонометров) над уровнем наземных помех.

1. Технические характеристики

Что такое корпус оттяжной башни?

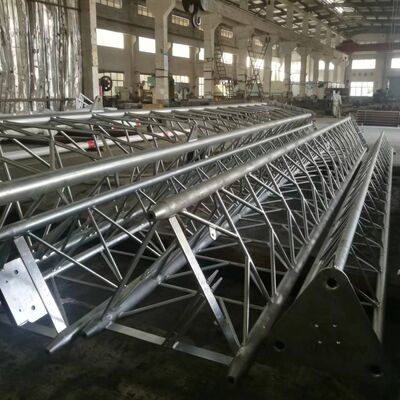

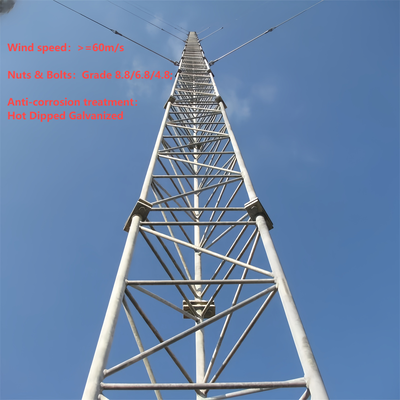

Корпус оттяжной башни (оттяжной мачты) — это центральная, тонкая несущая конструкция, которая поддерживает антенны, датчики или другое оборудование, опираясь на внешние оттяжки для боковой устойчивости (вместо самонесущей жесткости). Обычно изготавливается в виде трубчатой или решетчатой стальной конструкции, она уже, чем у самонесущих башен, и имеет коническую форму (шире у основания, уже наверху) для оптимизации распределения нагрузки и сопротивления ветру. Корпус башни изготавливается из оцинкованной конструкционной стали (соответствующей стандартам ASTM A36/S235JR) для обеспечения коррозионной стойкости и долговечности в наружных условиях. Он служит основанием для крепления ключевых аксессуаров, таких как лестницы для подъема, крепления для антенн и кабельные лотки, а его модульная конструкция позволяет настраивать высоту в диапазоне от 30 м до более 200 м, адаптируя ее для таких применений, как вещание, телекоммуникации или метеорологический мониторинг.

Как установить антенну на оттяжную башню?

Установка антенны на оттяжной башне осуществляется в соответствии со структурированным, соответствующим требованиям безопасности процессом, согласованным с конструкцией башни и отраслевыми стандартами:

1. Предварительная подготовка: Проверьте несущую способность башни, чтобы убедиться, что она может выдержать вес антенны (включая оборудование и связанные с ней кабели). Осмотрите корпус башни на предмет коррозии, структурных повреждений или ослабленных соединений и убедитесь в соответствии местным нормам безопасности (например, IEC 62305 для защиты от молнии).
2. Установка крепления антенны: Прикрепите специальные крепления для антенн (интегрированные аксессуары башни) к предварительно обозначенным точкам на корпусе башни. Эти крепления обычно закрепляются высокопрочными болтами, совместимыми с оцинкованной стальной конструкцией башни, обеспечивая надежное соединение, выдерживающее ветровые нагрузки и вибрации.
3. Подъем и позиционирование антенны: Используйте краны или специализированное подъемное оборудование для подъема антенны на целевую высоту (стратегически выбранную для оптимального покрытия сигнала). Выровняйте антенну в направлении предполагаемой передачи/приема, используя лазерные инструменты или измерители выравнивания для точности.
4. Крепление антенны: Закрепите антенну на предварительно установленных креплениях с помощью совместимого оборудования, затягивая болты до требуемого момента, чтобы предотвратить смещение. Убедитесь, что антенна установлена ровно и устойчиво, без люфта, который может повлиять на производительность или структурную целостность.
5. Прокладка и интеграция кабелей: Проложите сигнальные кабели или фидеры через интегрированные кабельные лотки башни для защиты их от воздействия окружающей среды. Подключите кабели к антенне и проведите их вниз к наземному оборудованию, обеспечив надлежащую изоляцию и гидроизоляцию в точках соединения.
6. Финальная проверка: Проведите визуальный осмотр антенны, креплений и кабелей для подтверждения надежности установки. Проверьте передачу/прием сигнала антенны для подтверждения функциональности и убедитесь, что все протоколы безопасности (например, защита от падения для рабочих) соблюдаются на протяжении всего процесса.

Что такое устройство против лазания на оттяжной башне?

Устройство против лазания для оттяжной башни — это специальный элемент безопасности, установленный на корпусе башни для предотвращения несанкционированного доступа и снижения риска падения. Распространенные конструкции включают:

• Противолазательные воротники/юбки: Круглые или конические стальные барьеры, установленные у основания башни (обычно на высоте 2–3 м над землей) для блокировки попыток лазания путем лишения опор для рук или ног.
• Шипастые или зазубренные отпугиватели: Нелетальные, заостренные стальные элементы на нижних секциях башни или лестницах для предотвращения несанкционированного лазания.
• Запираемый доступ: Если башня оборудована люком доступа на уровне земли или входом на лестницу, запираемая дверь ограничивает доступ только для сертифицированного персонала.

Эти устройства изготавливаются из коррозионностойких материалов (например, оцинкованной стали, соответствующей корпусу башни) для устойчивости к наружным условиям. Их основная цель — повышение безопасности путем предотвращения случайного или преднамеренного лазания неподготовленными лицами, в соответствии с местными строительными нормами безопасности и снижением ответственности для операторов башен.

Как соединить оттяжной трос и оттяжную башню?

Соединение оттяжных тросов с оттяжной башней включает в себя безопасный, нагруженный процесс, чтобы гарантировать, что тросы могут эффективно стабилизировать башню против ветровых и сейсмических нагрузок:

1. Подготовка: Выберите оттяжные тросы из высокопрочных стальных тросов (соответствующих ASTM A475) с цинковым или полимерным покрытием для долговечности. Убедитесь, что корпус башни имеет предварительно изготовленные точки крепления (например, проушины, кронштейны или поперечные балки) с интервалом 20–30 м, как указано в конструкции башни.
2. Установка крепежного оборудования: Установите тяжелые кронштейны или серьги для оттяжных тросов на предварительно обозначенные точки крепления башни, используя высокопрочные болты (совместимые с оцинкованной стальной конструкцией башни). Эти кронштейны спроектированы для равномерного распределения натяжения по корпусу башни.
3. Заделка троса: Используйте профессиональные заделочные фитинги (например, обжимные гильзы, кабельные зажимы или коуши) для надежного закрепления конца каждого оттяжного троса. Обжимные гильзы обжимаются на тросе для создания постоянного, высокопрочного соединения, а кабельные зажимы обеспечивают регулируемое натяжение.
4. Соединение и натяжение: Прикрепите заделанный конец оттяжного троса к кронштейну башни с помощью скобы или пальца, обеспечив надежное соединение без провисания. Используйте натяжной инструмент (например, талреп или лебедку) для регулировки натяжения троса до проектной спецификации — это критически важно для балансировки боковых сил, действующих на башню.
5. Проверка: Убедитесь, что соединение выровнено с конической структурой башни и что трос натянут равномерно (избегая чрезмерного натяжения, которое может вызвать нагрузку на корпус башни). Убедитесь, что оборудование и заделочные фитинги коррозионностойкие и соответствуют стандартам безопасности башни.

Как соединить оттяжной трос и анкерный болт оттяжной башни?

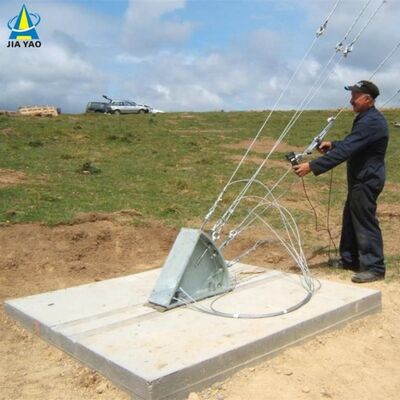

Соединение оттяжных тросов с анкерными болтами оттяжной башни (наземными анкерами) является критически важным этапом для передачи натяжения троса на землю, обеспечивая устойчивость башни:

1. Подготовка анкера: Убедитесь, что наземный анкер (тяжелый бетонный или стальной анкер, рассчитанный на нагрузки на растяжение) правильно установлен в земле под углом 45–60° относительно оттяжного троса. Анкер должен быть полностью затвердевшим (для бетона) и надежно заглубленным, чтобы выдерживать силы выдергивания.
2. Вывод анкерного болта: Убедитесь, что верхний болт анкера (анкерный болт оттяжной башни) выступает над землей и имеет резьбу для установки крепежного оборудования. Болт должен быть изготовлен из высокопрочной стали для выдерживания натяжения оттяжного троса.
3. Заделка троса: Заделайте свободный конец оттяжного троса с помощью тех же высокопрочных фитингов (обжимные гильзы, кабельные зажимы или коуши), что и при соединении с башней, обеспечив надежный, нагруженный конец.
4. Сборка крепежного оборудования: Прикрепите талреп (для регулировки натяжения) и скобу к заделанному оттяжному тросу. Талреп соединяется с анкерным болтом оттяжной башни через гайку или шайбу, позволяя точно настроить натяжение троса.
5. Натяжение и закрепление: Используйте талреп для натяжения оттяжного троса до требуемой спецификации, гарантируя, что он выдерживает боковые силы, не вызывая смещения анкера. После натяжения зафиксируйте талреп шплинтами или контргайками, чтобы предотвратить его ослабление со временем.
6. Финальная проверка: Убедитесь, что соединение надежное, анкер не показывает признаков смещения, а оттяжной трос выровнен под правильным углом 45–60°. Проверьте наличие коррозии на болте, оборудовании и заделке троса, обеспечив соответствие IEC 62305 и местным нормам безопасности.

Нажмите здесь для получения дополнительной информации!!!!!!

3. Сотрудничающие клиенты

4. Сертификаты

5. Наши услуги

JIAYAO CO., LTD. является профессиональным производителем телекоммуникационных башен, сертифицированным по ISO9001. Мы стремимся предоставлять клиентам наиболее оптимизированные решения и лучшие коммуникационные башни. Многие продукты были экспортированы в США, Европу и другие 55 стран.
Мы специализируемся на проектировании и производстве башен из угловой стали, трубчатых стальных башен, монопольных башен, башен в виде сосны, оттяжных башен и сторожевых башен. Наши отделы включают проектирование, НИОКР, инспекцию, лабораторию, контроль качества, оцинковку и отдел стальных башен. Наше сырье поступает от известных сталелитейных заводов в Китае: HBIS Group, Baowu Steel Group, Shougang Group.

Если вам это нужно, мы будем рады вам 24 часа в сутки!
