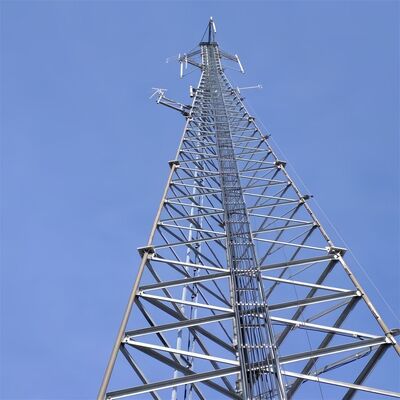

100-футовая 3-трубная стальная трубчатая радиоантенна BTS Tower HDG для базовой станции телекоммуникаций

100-футовая 3-трубная стальная телекоммуникационная башня для базовых станций

Мы специализируемся на проектировании и производстве стальных башен по индивидуальному заказу для телекоммуникационных, мониторинговых, наблюдательных и охранных целей. Ниже приведена подробная информация о продукте:

1. Ключевые детали:
Место происхождения: Хэбэй, Китай (материк); Торговая марка: Jaoyao или OEM; Номер модели: Телекоммуникационная башня
Обработка поверхности: горячее цинкование или покраска.
2. Упаковка и доставка:
Детали упаковки: Телекоммуникационная башня будет упакована в оцинкованную стяжную ленту в соответствии с требованиями клиента.
Доставка: Отправка в течение 20 дней после оплаты из порта Тяньцзинь

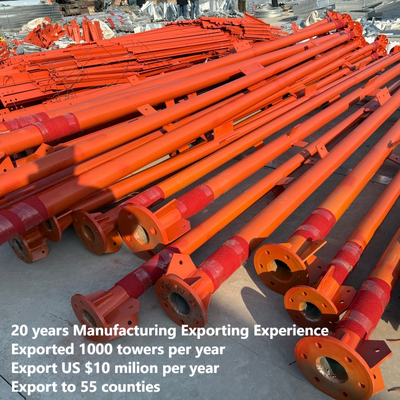

Элементы башни: Одна стальная башня разделена на несколько пакетов.
Болты: Упаковочный материал - прочный нейлоновый мешок или стальной барабан.
3. Технические данные

Какова решетчатая структура 3-опорной трубчатой стальной башни?

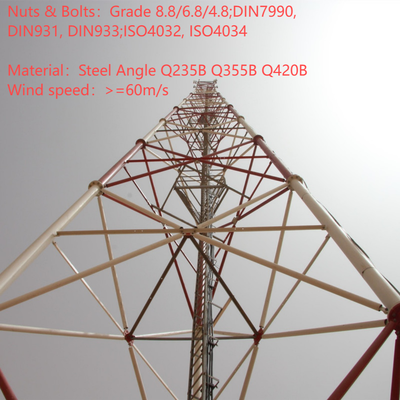

Решетчатая структура 3-опорной трубчатой стальной башни представляет собой ферменную конструкцию, соединяющую три вертикальные трубчатые опоры башни. Состоящие из более мелких полых стальных труб (соответствующих материалу основной опоры, например, бесшовных/сварных стальных труб), эти решетчатые элементы образуют перекрестные горизонтальные и диагональные соединения между тремя опорами, создавая треугольный сетчатый узор по всей высоте башни. Эта структура работает в сочетании с конической конструкцией башни (шире у основания, уже наверху) для равномерного распределения вертикальных нагрузок (вес башни, вес оборудования) и боковых сил (ветер, сейсмическая активность) по трем опорам. Трубчатая решетка не только повышает структурную жесткость и стабильность, но и оптимизирует аэродинамические характеристики, снижая сопротивление ветру на 30% по сравнению с традиционными решетчатыми конструкциями из угловой стали, что делает башню высокоадаптивной к суровым или ветреным условиям. Кроме того, использование трубчатых элементов обеспечивает легкий вес конструкции при сохранении высокой несущей способности.

Как установить микроволновую (MW) антенну на 3-опорную трубчатую стальную башню?

Установка микроволновой (MW) антенны на 3-опорную трубчатую стальную башню осуществляется безопасно и в соответствии со стандартами, учитывая конструкцию башни и отраслевые нормы:

1. Предварительная проверка перед установкой: Подтвердите несущую способность башни (согласно стандартам TIA-222-G и GB 50017), чтобы убедиться, что она может выдержать вес MW антенны, монтажного оборудования и связанных с ними нагрузок. Проверьте предварительно установленные кронштейны антенны башни (интегрированные аксессуары) на структурную целостность.
2. Подготовка кронштейна: Используйте специальные кронштейны антенны башни (или изготовленные на заказ кронштейны, совместимые с трубчатой решеткой) и закрепите их на основных опорах башни или решетчатых фермах с помощью высокопрочных болтов класса 8.8 (ISO 898). Убедитесь, что кронштейны выровнены с предполагаемым путем связи точка-точка и затянуты с требуемым моментом.
3. Подъем и позиционирование антенны: Используйте краны или специализированное подъемное оборудование для подъема MW антенны на целевую высоту (обычно в верхних секциях башни или на сервисной платформе). Отрегулируйте азимут и угол возвышения антенны для выравнивания с принимающим/передающим конечным устройством, используя лазерные инструменты для точности.
4. Надежное крепление: Прикрепите MW антенну к установленным кронштейнам с помощью совместимого оборудования, обеспечивая плотное, без люфта соединение. Повторно проверьте момент затяжки болтов с помощью калиброванных инструментов в соответствии со стандартами сварки и крепления AWS D1.1.

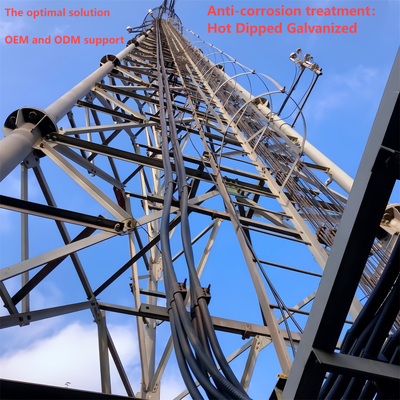

5. Прокладка кабелей: Проложите сигнальные и силовые кабели антенны через интегрированные системы управления кабелями башни (или вдоль защищенных путей на решетчатой конструкции), чтобы избежать воздействия окружающей среды. Убедитесь, что кабели должным образом изолированы и водонепроницаемы в точках соединения.
6. Финальная проверка: Проведите визуальный осмотр антенны, кронштейнов и соединений для подтверждения стабильности. Проверьте передачу сигнала для проверки выравнивания и функциональности. Соблюдайте протоколы безопасности (например, защиту от падения для рабочих) на протяжении всей установки.

Основная конструкция 3-опорной трубчатой стальной башни?

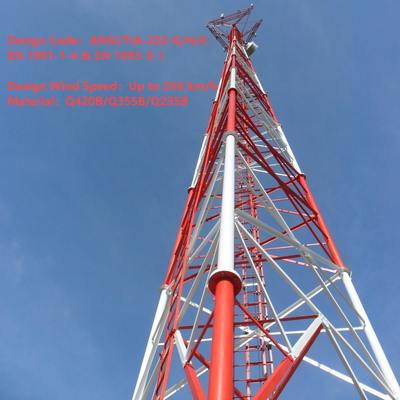

Основная конструкция 3-опорной трубчатой стальной башни представляет собой самонесущую систему с треугольным каркасом, разработанную для обеспечения стабильности, несущей способности и аэродинамической эффективности, состоящую из трех основных компонентов:

• Три вертикальные трубчатые опоры: Основные несущие элементы, изготовленные из бесшовных или сварных стальных труб (соответствующих стандартам Q345B/ASTM A500). Расположенные в треугольной конфигурации, эти опоры передают общий вес башни (включая оборудование и нагрузки окружающей среды) на фундамент.
• Трубчатые решетчатые фермы: Более мелкие полые стальные трубы, соединяющие три основные опоры по горизонтали и диагонали. Эта перекрестная ферменная система равномерно распределяет нагрузки, повышает структурную жесткость и снижает сопротивление ветру, образуя характерный решетчатый узор башни.
• Конический каркас и фланцевые соединения: Башня постепенно сужается от основания к вершине (широкое основание, узкая вершина) для оптимизации сопротивления сильным ветрам (до 200 км/ч) и землетрясениям. Сегменты башни соединяются высокопрочными фланцевыми болтами, обеспечивая надежную сборку и снижая риски обслуживания.

Эти компоненты образуют структурный каркас, а интегрированные аксессуары (например, платформы, лестницы) обеспечивают функциональную поддержку без ущерба для целостности основной конструкции.

Платформа, лестница

А. Платформа

• Назначение: Служит устойчивой рабочей зоной на высоте для установки, обслуживания или осмотра MW антенн, антенн, датчиков или другого оборудования. Также обеспечивает безопасное место отдыха для рабочих во время доступа к башне.
• Особенности конструкции: Изготовлена из оцинкованной стали (согласно ASTM A123 для коррозионной стойкости) и интегрирована в решетчатую конструкцию на заданных высотах. Оборудована защитными ограждениями для предотвращения падений и нескользящими поверхностями для устойчивости рабочих. Рассчитана на вес рабочих, инструментов и оборудования, в соответствии с общей несущей способностью башни. Может включать люки для легкого перемещения между секциями башни.
• Ключевое преимущество: Стратегически расположена рядом с точками крепления оборудования для оптимизации задач обслуживания, повышения операционной эффективности.

Б. Лестница

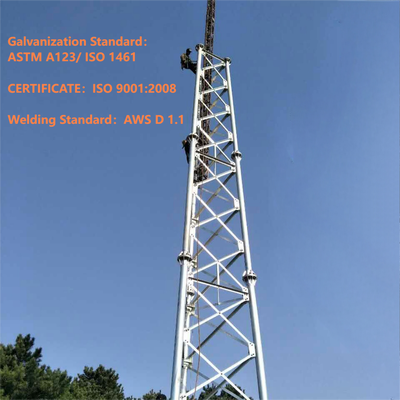

• Назначение: Специальная система безопасного доступа, позволяющая рабочим подниматься по башне для доступа к платформам, оборудованию или верхним секциям для установки, осмотра или ремонта.
• Особенности конструкции: Изготовлена из оцинкованной стали для долговечности и коррозионной стойкости, с равномерно расположенными ступенями (согласно отраслевым стандартам безопасности) для удобного подъема. Оборудована противоскользящими механизмами (например, направляющими для страховочных тросов) для минимизации риска падения — в соответствии со спецификацией башни "противоскользящая лестница". Вертикально крепится к основным опорам или решетчатым фермам, обеспечивая надежный и устойчивый путь.
• Соответствие: Разработана в соответствии с нормами безопасности и стандартами проектирования башен (например, TIA-222-G, GB 50017), уделяя первостепенное внимание защите рабочих при вертикальном доступе.

Вместе платформа и лестница повышают удобство использования башни, обеспечивая безопасный и эффективный доступ к высотному оборудованию, поддерживая текущую эксплуатацию и техническое обслуживание при соблюдении отраслевых требований к безопасности и долговечности.

Нажмите здесь для получения дополнительной информации!!!

Посещения клиентов

Сборка,Испытание оцинкованной стальной башни

Сертификаты

Нажмите здесь для получения дополнительной информации!!!

Типы индивидуальных продуктов и преимущества

Самонесущая башня 
Самонесущая башня обычно представляет собой 3- или 4-опорную башню, материал которой - стальная труба или уголковая сталь. Что касается соединения, трубчатая башня соединяется фланцем, а башня из уголковой стали - гайками и болтами. 
Особенности: 
1. Низкий коэффициент ветровой нагрузки, высокая ветроустойчивость. 
2. Экономия земельных ресурсов, удобное расположение. 
Удобная транспортировка и монтаж. 

Трубчатая стальная башня
Трубчатая башня относится к самонесущей высотной стальной конструкции с колонной башни из стальных труб и секцией корпуса башни треугольной формы. Ее основные характеристики заключаются в том, что три колонны трубчатой башни изготовлены из стальных труб, а секция корпуса башни имеет треугольную форму, что отличает ее от башни из уголковой стали. 

Монопольная башня 
Однотрубная башня, также называемая монопольной башней, является распространенным типом, отличающимся красивым внешним видом, занимающей небольшую площадь от 9 до 18 квадратных метров, экономически эффективной и используемой большинством строительных компаний. Корпус башни имеет более рациональное сечение, которое соединяется высокопрочным болтом. Она отличается простотой монтажа и может адаптироваться к различным сложным условиям площадки. 

Оттяжная башня 
Оттяжная башня имеет новый внешний вид, а ее главной особенностью является усиление с помощью стальных оттяжек. Оттяжная башня является распространенным типом телекоммуникационной башни, экономичной и практичной. Она легче и дешевле других. Она очень подходит для обширных географических районов. 

Наблюдательная башня
Наблюдательная башня - это многофункциональное сооружение, в основном используемое для наблюдения за окружающей средой и играющее важную роль в различных областях. Ее дизайн подчеркивает гармонию и единство с природной средой, а архитектурный стиль обычно соответствует окружающей среде. Наблюдательные башни обычно состоят из корпуса башни, платформ, башен и лестниц, с компактной и прочной конструкцией.

Камуфлированная башня-дерево
Камуфлированная башня-дерево также является разновидностью искусственных деревьев, имитирующих башню-дерево. Основание похоже на настоящее, плюс тщательный дизайн, при размещении среди настоящих деревьев в зоне отдыха, парке и на площади, она станет частью природы. 
Особенности: 
1. Изысканная структура и великолепный внешний вид. 
2. Высокая структурная стабильность и длительный срок службы. 
3. Малая занимаемая площадь и высокая экономическая эффективность.

Наши услуги

JIAYAO CO., LTD. является профессиональным производителем телекоммуникационных башен, сертифицированным по ISO9001. Мы стремимся предоставлять клиентам наиболее оптимизированные решения и лучшие телекоммуникационные башни. Многие продукты были экспортированы в США, Европу и другие 55 стран.
Мы специализируемся на проектировании и производстве башен из уголковой стали, трубчатых стальных башен, монопольных башен, башен-сосен, оттяжных башен и наблюдательных башен. Наши отделы включают проектирование, НИОКР, инспекцию, лабораторию, контроль качества, цинкование и отдел стальных башен. Наше сырье поступает от известных сталелитейных заводов Китая: HBIS Group, Baowu Steel Group, Shougang Group.
​
