Установка башни телекоммуникаций оттяжки стальной быстрой доставки изготовленная на заказ сборная модульная легкая

Основные структурные и конструктивные особенности

• Стройное тело башни: Построен в виде трубчатой ​​или решетчатой ​​стальной конструкции (уже, чем самонесущие башни), с конической формой для оптимизации распределения нагрузки.

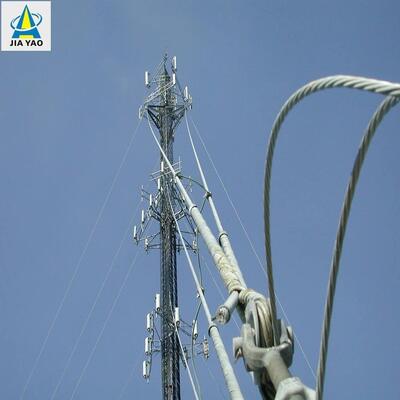

• Система оттяжек: несколько комплектов стальных тросов крепятся к мачте с интервалом 20–30 м и закрепляются на земле под углом 45–60° для устойчивости к ветровым и сейсмическим воздействиям.

• Диапазон высот: Удлиняется от 30 м до более 200 м (выше, чем у большинства самонесущих башен), настраивается под конкретные нужды.

• Аксессуары: Включает лестницы для подъема, крепления для антенн, кабельные лотки и авиационные сигнальные огни (для высоты >60 м).

Ключевые материалы и стандарты

• Корпус башни: Оцинкованная конструкционная сталь (ASTM A36/S235JR) обеспечивает коррозионную стойкость и прочность.

• Гай провода: Высокопрочные стальные тросы (ASTM A475) с цинковым/полимерным покрытием для повышения долговечности.

• Якоря: Прочные бетонные/стальные анкеры для крепления проводов, рассчитанные на растягивающие нагрузки.

• Согласие: Соответствует IEC 62305 (молниезащита) и местным нормам строительной безопасности.

Основные сценарии применения

• Вещание/Телекоммуникации: поддерживает ТВ/радиоантенны и микроволновые передатчики на большие расстояния (максимальное покрытие сигнала за счет высоты).

• Метеорологический мониторинг: Размещает погодные датчики/радары на больших высотах для получения точных атмосферных данных.

• Авиационная навигация: Устанавливает авиационные маяки в отдаленных районах (горы, побережья).

• Научные исследования: Развертывает атмосферные приборы (мониторы озона) над наземными помехами.

1. Технические характеристики

Какова конструкция башни с растяжками?

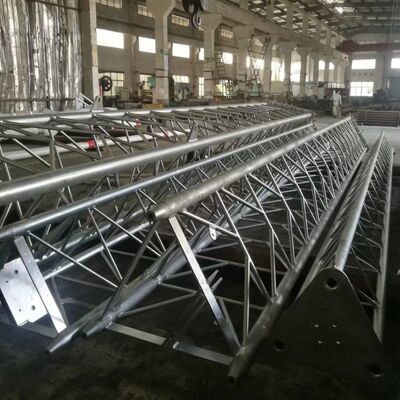

Корпус башни с оттяжками (мачтовой башни с оттяжками) представляет собой центральную тонкую несущую конструкцию, которая поддерживает антенны, датчики или другое оборудование, опираясь на внешние растяжки для обеспечения боковой устойчивости (а не самонесущей жесткости). Обычно строится кактрубчатый или решетчатый стальной каркас, она уже, чем самонесущие башни, и имеет конусообразную конструкцию (шире у основания, уже вверху) для оптимизации распределения нагрузки и устойчивости к ветру. Корпус башни изготовлен из оцинкованной конструкционной стали (соответствует стандартам ASTM A36/S235JR) для обеспечения коррозионной стойкости и долговечности при эксплуатации на открытом воздухе. Он служит монтажной базой для ключевых аксессуаров, таких как подъемные лестницы, крепления для антенн и кабельные лотки, а его модульная конструкция позволяет настраивать высоту от 30 до более 200 м в зависимости от приложений, таких как радиовещание, телекоммуникации или метеорологический мониторинг.

Как закрепить антенну на опоре с растяжками?

Монтаж антенны на мачте с растяжками представляет собой структурированный, безопасный процесс, соответствующий конструкции мачты и отраслевым стандартам:

1. Предустановочная подготовка: Проверьте несущую способность мачты, чтобы убедиться, что она может выдержать вес антенны (включая оборудование и соответствующие кабели). Осмотрите корпус башни на наличие коррозии, структурных повреждений или ослабленных соединений и убедитесь в соответствии местным нормам безопасности (например, IEC 62305 по молниезащите).
2. Установка крепления антенны: Прикрепите специальные крепления для антенн (встроенные аксессуары вышки) в заранее обозначенные точки на корпусе вышки. Эти крепления обычно крепятся с помощью высокопрочных болтов, совместимых с оцинкованной стальной конструкцией башни, обеспечивая надежное соединение, выдерживающее силу ветра и вибрацию.
3. Подъем и позиционирование антенны: Используйте краны или специальное подъемное оборудование, чтобы поднять антенну на заданную высоту (выбранную стратегически для оптимального покрытия сигнала). Для точности выровняйте антенну в соответствии с предполагаемым направлением передачи/приема, используя лазерные инструменты или измерительные приборы.
4. Закрепление антенны: Прикрепите антенну к предварительно установленным креплениям с помощью совместимого оборудования, затягивая болты с указанным моментом во избежание смещения. Убедитесь, что антенна расположена ровно и устойчиво, без колебаний, которые могут повлиять на производительность или структурную целостность.
5. Прокладка кабеля и интеграция: Проложите сигнальные кабели или фидеры через встроенные кабельные лотки башни, чтобы защитить их от вредного воздействия окружающей среды. Подключите кабели к антенне и проложите их к наземному оборудованию, обеспечив надлежащую изоляцию и гидроизоляцию в точках подключения.
6. Заключительная проверка: Проведите визуальную проверку антенны, креплений и кабелей, чтобы убедиться в надежности установки. Проверьте передачу/прием сигнала антенны, чтобы убедиться в ее работоспособности и убедиться, что все протоколы безопасности (например, защита работников от падения с высоты) соблюдаются на протяжении всего процесса.

Что такое противоподъёмное устройство на проволочной вышке?

Противоперелезающее устройство для вышки с оттяжками представляет собой специализированный компонент безопасности, установленный на корпусе вышки для предотвращения несанкционированного доступа и снижения риска падения. Общие конструкции включают в себя:

• Воротники/юбки, предотвращающие залезание: круглые или конические стальные барьеры, установленные у основания башни (обычно на высоте 2–3 м над землей) для блокирования попыток лазания, не позволяя иметь опоры для рук или ног.
• Зубчатые или зубчатые сдерживающие средства: Нелетальные заостренные стальные крепления на нижних секциях башни или лестницах для предотвращения несанкционированного подъема.
• Заблокированный доступ: Если вышка оборудована панелью доступа на уровне земли или лестницей, запертые ворота ограничивают доступ только сертифицированному персоналу.

Эти устройства изготовлены из коррозионно-стойких материалов (например, оцинкованной стали, соответствующей корпусу башни), чтобы выдерживать внешние условия. Их основная цель — повысить безопасность путем предотвращения случайного или преднамеренного подъема неподготовленными людьми, в соответствии с местными нормами строительной безопасности и смягчением ответственности для операторов вышек.

Как соединить растяжку и опору с растяжками?

Соединение растяжек с опорой с растяжками включает в себя безопасный процесс, выдерживающий нагрузку, который гарантирует, что провода смогут эффективно стабилизировать башню против ветра и сейсмических сил:

1. Подготовка: Для долговечности выбирайте растяжки из высокопрочных стальных тросов (в соответствии со стандартом ASTM A475) с цинковым или полимерным покрытием. Убедитесь, что корпус башни имеет заранее изготовленные точки крепления (например, проушины, кронштейны или траверсы) с интервалом 20–30 м, как указано в проекте башни.
2. Установка навесного оборудования: Прикрепите прочные проволочные кронштейны или скобы к заранее обозначенным точкам крепления вышки с помощью высокопрочных болтов (совместимых с оцинкованной стальной конструкцией вышки). Эти кронштейны разработаны для равномерного распределения напряжения по корпусу башни.
3. Завершение провода: Используйте профессиональные концевые фитинги (например, обжимные втулки, кабельные зажимы или втулки) для закрепления конца каждой растяжки. Обжимные втулки обжимаются на проводе для постоянного и высокопрочного соединения, а кабельные зажимы обеспечивают регулируемое натяжение.
4. Соединение и натяжение: Прикрепите конец растяжки к кронштейну вышки с помощью скобы или штифта, обеспечив надежную фиксацию без провисания. Используйте инструмент для натяжения (например, талреп или механизм), чтобы отрегулировать натяжение троса в соответствии с проектными спецификациями, что имеет решающее значение для балансировки боковых сил на вышке.
5. Проверка: Убедитесь, что соединение выровнено по конической конструкции вышки и что провод натянут равномерно (избегая чрезмерного затягивания, которое может привести к напряжению корпуса вышки). Убедитесь, что оборудование и концевые фитинги устойчивы к коррозии и соответствуют стандартам безопасности башни.

Как соединить растяжку и анкерный болт с оттяжками?

Соединение растяжек с анкерными болтами с оттяжками (заземляющими анкерами) является важным шагом для передачи натяжения троса на землю и обеспечения устойчивости башни:

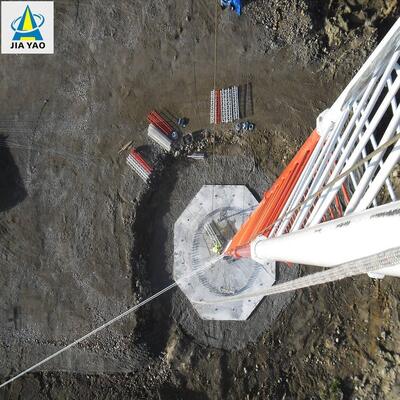

1. Подготовка якоря: Убедитесь, что анкер заземления (сверхпрочный бетонный или стальной анкер, рассчитанный на растягивающие нагрузки) правильно установлен в земле под углом 45–60° относительно растяжки. Анкер должен быть полностью затвердевшим (для бетона) и надежно закрепленным, чтобы противостоять силам выдергивания.
2. Воздействие анкерного болта: Убедитесь, что верхний болт анкера (анкерный болт с оттяжками) выступает над землей и имеет резьбу для размещения соединительного оборудования. Болт должен быть изготовлен из высокопрочной стали, чтобы выдерживать натяжение растяжки.
3. Завершение провода: Завершите свободный конец растяжки, используя те же высокопрочные фитинги (обжимные втулки, кабельные зажимы или втулки), которые используются для соединения опоры, обеспечив надежный, несущий нагрузку конец.
4. Сборка оборудования для подключения: Прикрепить талреп (для регулировки натяжения) и скобу к растяжке с наконечником. Талреп соединяется с анкерным болтом с оттяжкой через гайку или шайбу, что позволяет точно регулировать натяжение троса.
5. Натяжение и фиксация: С помощью талрепа натяните растяжку до требуемой спецификации, обеспечив устойчивость к боковым силам, не дергая за анкер. После натяжения зафиксируйте талреп шплинтами или стопорными гайками, чтобы предотвратить его ослабление с течением времени.
6. Последняя проверка: Убедитесь, что соединение надежно, анкер не имеет признаков движения, а растяжка выровнена под правильным углом 45–60°. Проверьте наличие коррозии на болте, крепеже и наконечниках проводов, обеспечив соответствие требованиям IEC 62305 и местным нормам безопасности.
