алюминий монопольной башни связи 20М 30М легкий для сельской экстренной связи
ДЗЯЯО КО., ООО
Описание продукта
1. Ключевые детали:
Место происхождения: Хэбэй, Китай (материк); Фирменное наименование: Jaoyao или OEM; Номер модели: Телекоммуникационная башня
Обработка поверхности: горячее цинкование или покраска.
2. Упаковка и доставка:
Детали упаковки: Телекоммуникационная башня будет упакована оцинкованной лентой в соответствии с требованиями клиента.
Доставка: Отправка в течение 20 дней после оплаты из порта Тяньцзинь.
Члены башни: Одна стальная башня разделена на несколько связок.
Болты: Упаковочным материалом является прочный нейлоновый мешок или стальной барабан.
3. Технические данные
| Дизайн |
| 1. Проектный код |
ANSI/TIA-222-G/H/F, EN 1991-1-4 и EN 1993-3-1 |
| Конструкционная сталь |
| 2. Оценка |
Мягкая сталь |
Высокопрочная сталь |
| ГБ/Т 700:К235Б, К235К,К235Д |
ГБ/T1591:Q355B, Q355C,Q355D |
| АСТМ А36 |
АСТМ А572 Гр50 |
| ЭН10025: С235ДЖР, С235ДЖ0, С235ДЖ2 |
ЭН10025: С355ДЖР, С355ДЖ0, С355ДЖ2 |
| 3. Расчетная скорость ветра |
До 250 км/ч |
| 4. Допустимый прогиб |
0,5 ~ 1,0 градуса при рабочей скорости |
| 5. Прочность на растяжение (МПа) |
360~510 |
470~630 |
| 6. Предел текучести (t≤16 мм) (МПа) |
355 |
235 |
| 7. Удлинение (%) |
20 |
24 |
| 8. Ударная вязкость КВ (Дж) |
27(20°C)---Q235B(S235JR) |
27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) |
27(0°C)---Q345C(S355J0) |
| 27(-20°К)---К235Д(С235ДЖ2) |
27(-20°К)---К345Д(С355ДЖ2) |
| Болты и гайки |
| 9. Оценка |
Оценка 4,8, 6,8, 8,8 |
| 10. Стандарты механических свойств. |
| 10.1 Болты |
ИСО 898-1 |
| 10.2 Гайки |
ИСО 898-2 |
| 10.3 Шайбы |
ИСО 6507-1 |
| 11. Стандарты размеров |
| 11.1 Болты |
ДИН7990, ДИН931, ДИН933 |
| 11.2 Гайки |
ИСО4032, ИСО4034 |
| 11.3 Шайбы |
ДИН7989, ДИН127Б, ИСО7091 |
| Сварка |
| 12. Метод |
Дуговая сварка в среде CO2 и дуговая сварка под флюсом (SAW) |
| 13. Стандартный |
АВС Д1.1 |
| Маркировка |
| 14. Метод маркировки членов |
Гидравлический пресс для штамповки |
| Гальванизация |
| 15. Норма оцинковки стальных профилей. |
ISO 1461 или ASTM A123. |
| 16. Стандарт оцинковки болтов и гаек. |
ISO 1461 или ASTM A153. |
| Тест |
| 17. Заводские испытания |
Испытание на растяжение, анализ элементов, испытание Шарпи (испытание на удар), холодный изгиб,
Испытание Приса, испытание молотком |
| Емкость |
| 18. Максимальная производственная мощность |
50 000 ТОНН в год |

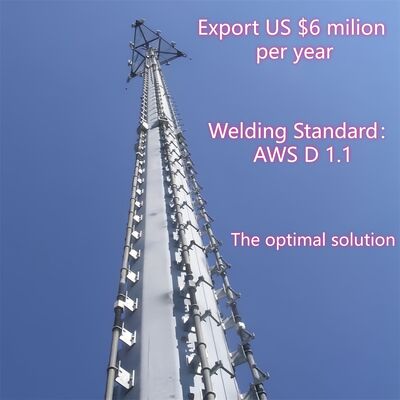

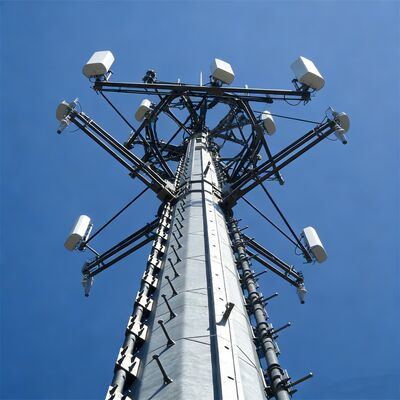

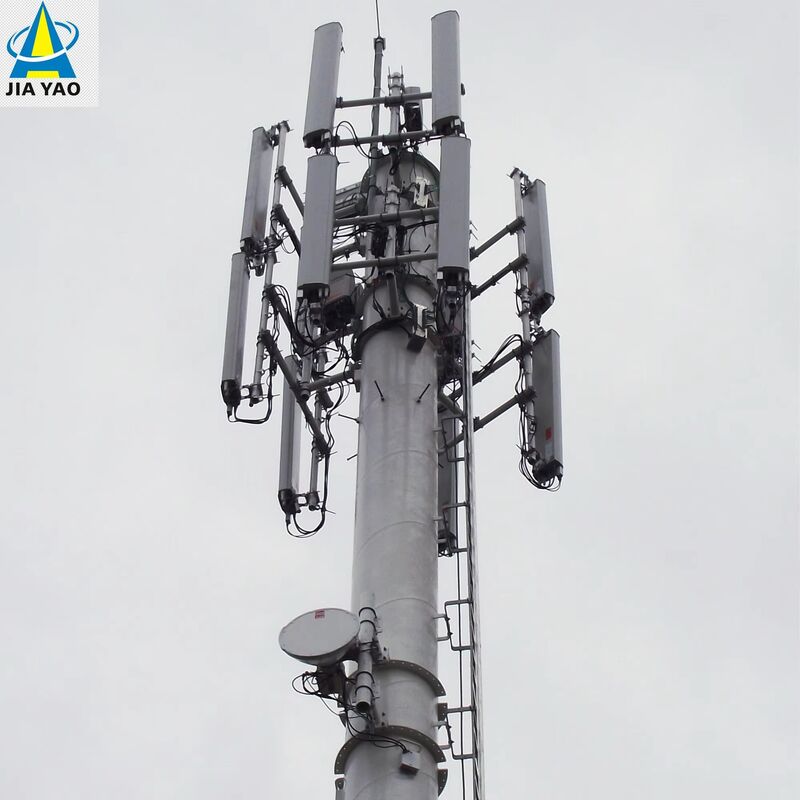

⇔Какова основная часть монопольной башни?
Основной корпус монопольной башни представляет собой единый самонесущий твердый/полутвердый вал, который образует основную несущую конструкцию башни, предназначенную для городского использования. Обычно он изготавливается из высокопрочных листов прокатной стали (Q345B/ASTM A500, класс B) и имеет цилиндрическую или сварную многоугольную форму (диаметр 0,5–2 м, в зависимости от высоты башни) с конической конструкцией (немного уже вверху) для оптимизации устойчивости к ветровым нагрузкам (до 180 км/ч). Его высота варьируется от 10 до 60 м (можно настроить для микростанций 5G или городских узлов связи), и он служит основой для интеграции всех вспомогательных компонентов монопольной башни.
⇔Что такое нижний фланец, лестница и платформа монопольной башни?

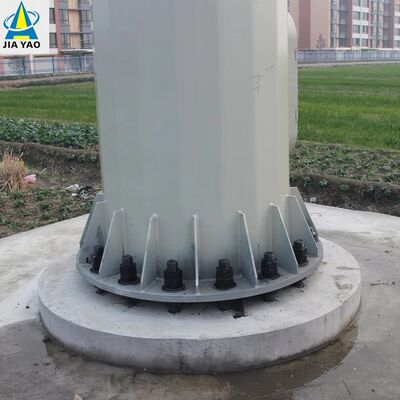

1. Нижний фланец: это прочный стальной компонент, приваренный к основанию главного вала монополя и служащий критическим соединением между корпусом башни и бетонным фундаментом. Изготовленный из высокопрочной стали (соответствующей основному корпусу) и обработанный антикоррозийной обработкой, он совмещается с анкерными болтами фундамента, обеспечивая вертикальную фиксацию башни и передачу всей нагрузки на конструкцию и оборудование на землю, обеспечивая общую устойчивость башни.

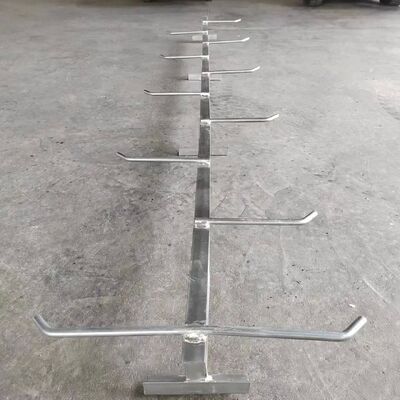

2. Лестница: это встроенная внутренняя лестница для подъема, встроенная в главный вал монополя, изготовленная из коррозионностойкой оцинкованной стали и оснащенная профессиональной системой защиты от падения. Исключительно для сертифицированного обслуживающего персонала, он обеспечивает безопасный вертикальный путь доступа для осмотра башни, установки и ремонта оборудования, а ее целостность является ключевым моментом при регулярном обслуживании башни.

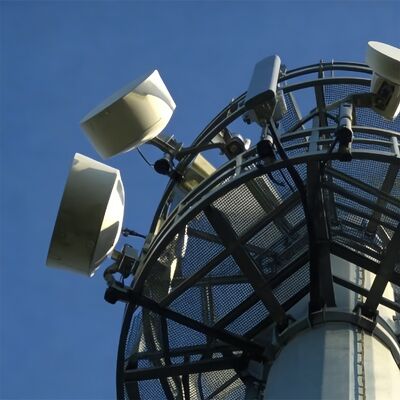

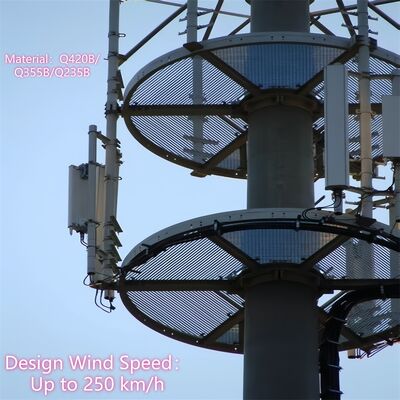

3.Платформа: Монопольная башня оснащена компактными интегрированными стальными платформами (изготавливаемыми в соответствии с потребностями проекта), установленными на главном валу на заданной высоте. Эти платформы, изготовленные из оцинкованной стали для обеспечения долговечности, служат стабильными рабочими местами для установки, обслуживания и проверки телекоммуникационного оборудования (например, антенн 5G, микроволновых устройств) и средств наблюдения. Разработанные с учетом сверхкомпактных размеров монополя, они максимизируют удобство эксплуатации без ущерба для гладкого, ненавязчивого городского дизайна башни.
⇔Какова основная часть монопольной башни после горячего цинкования?

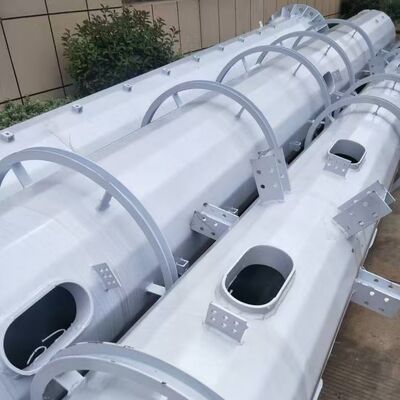

После горячего цинкования основной корпус монопольной башни остается одинарным цилиндрическим/многоугольным стальным валом (изготовленным из высокопрочных катаных стальных листов Q345B/ASTM A500 класса B) с конической конструкцией, а его структурная форма, размеры и несущая способность полностью сохраняются. Ключевое изменение заключается в том, что вся его стальная поверхность покрыта равномерным и плотным цинковым покрытием в соответствии со стандартом ASTM A123. Этот оцинкованный слой образует устойчивый к коррозии барьер, который эффективно защищает стальную основу от городских загрязнителей, влаги и эрозии окружающей среды, продлевая срок службы основного корпуса до более чем 25 лет. Оцинкованный основной корпус также сохраняет структурную жесткость исходного стального вала, а все сварные соединения (соответствующие стандарту AWS D1.1) одинаково оцинкованы, что обеспечивает постоянные антикоррозионные характеристики и общую структурную целостность корпуса башни.
