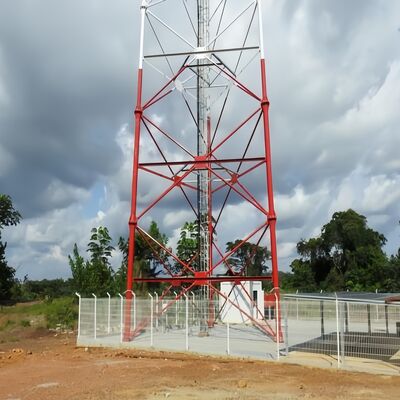

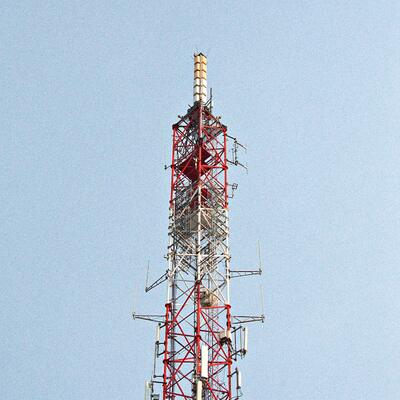

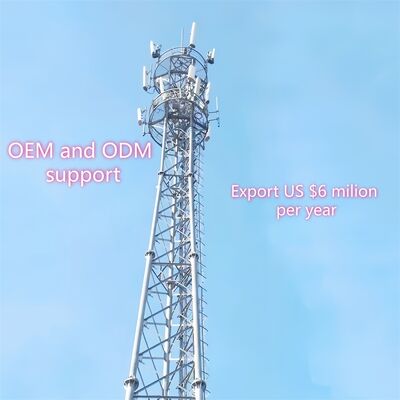

35-метровая погодоустойчивая трубчатая стальная башня с 3 опорами, разработанная для телекоммуникационных, микроволновых, наблюдательных и мониторинговых установок
Мы специализируемся на проектировании и производстве индивидуальных стальных башен для телекоммуникационных, мониторинговых, наблюдательных и охранных целей. Ниже приведена подробная информация о продукте:
1. Ключевые детали:
Место происхождения: Хэбэй, Китай (материк); Торговая марка: Jaoyao или OEM; Номер модели: Телекоммуникационная башня
Обработка поверхности: горячее цинкование или покраска.
2. Упаковка и доставка:
Детали упаковки: Телекоммуникационная башня будет упакована в оцинкованные ленты в соответствии с требованиями клиента.
Доставка: Отправка в течение 20 дней после оплаты из порта Тяньцзинь
Элементы башни: Одна стальная башня разделена на несколько пакетов.
Болты: Упаковочный материал - прочный нейлоновый мешок или стальной барабан.
3. Технические данные
| Дизайн |
| 1. Нормативный документ по проектированию |

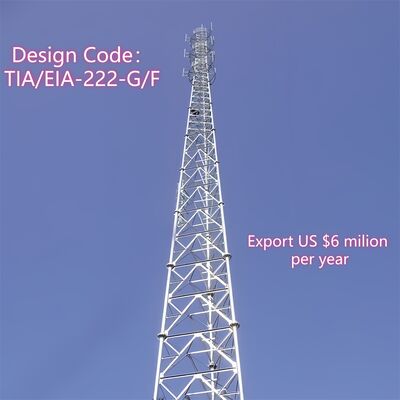

ANSI/TIA-222-G/H/F, EN 1991-1-4 и EN 1993-3-1
|
| Конструкционная сталь |
| 2. Марка |
Мягкая сталь |
Высокопрочная сталь |
| GB/T 700: Q235B, Q235C, Q235D |
GB/T1591: Q345B, Q345C, Q3455D |
| ASTM A36 |
ASTM A572 Gr50 |
| EN10025: S235JR, S235J0, S235J2 |
EN10025: S355JR, S355J0, S355J2 |
| 3. Расчетная скорость ветра |
До 250 км/ч |
| 4. Допустимое отклонение |
0,5 ~ 1,0 градуса при рабочей скорости |
| 5. Прочность на растяжение (МПа) |
360~510 |
470~630 |
| 6. Предел текучести (t≤16 мм) (МПа) |
355 |
235 |
| 7. Удлинение (%) |
20 |
24 |
| 8. Ударная вязкость KV (Дж) |
27 (20°C)---Q235B(S235JR) |
27 (20°C)---Q345B(S355JR) |
| 27 (0°C)---Q235C(S235J0) |
27 (0°C)---Q345C(S355J0) |
| 27 (-20°C)---Q235D(S235J2) |
27 (-20°C)---Q345D(S355J2) |
| Болты и гайки |
| 9. Марка |
Марка 4.8, 6.8, 8.8 |
| 10. Стандарты механических свойств |
| 10.1 Болты |
ISO 898-1 |
| 10.2 Гайки |
ISO 898-2 |
| 10.3 Шайбы |
ISO 6507-1 |
| 11. Стандарты размеров |
| 11.1 Болты |
DIN7990, DIN931, DIN933 |
| 11.2 Гайки |
ISO4032, ISO4034 |
| 11.3 Шайбы |
DIN7989, DIN127B, ISO7091 |
| Сварка |
| 12. Метод |
Дуговая сварка в среде CO2 и автоматическая сварка под флюсом (SAW) |
| 13. Стандарт |
AWS D1.1 |
| Маркировка |
| 14. Метод маркировки элементов |
Штамповка гидравлическим прессом |
| Цинкование |
| 15. Стандарт цинкования стальных профилей |
ISO 1461 или ASTM A123 |
| 16. Стандарт цинкования болтов и гаек |
ISO 1461 или ASTM A153 |
| Испытания |
| 17. Заводские испытания |
Испытание на растяжение, анализ элементов, испытание на удар по Шарпи, испытание на холодный изгиб,
Испытание по Прису, испытание молотком |
| Производственная мощность |
| 18. Максимальная производственная мощность |
50 000 тонн в год |
Какова решетчатая структура 3-опорной трубчатой стальной башни?
Решетчатая структура 3-опорной трубчатой стальной башни представляет собой ферменную конструкцию, соединяющую три вертикальные трубчатые опоры башни. Состоящие из более мелких полых стальных труб (соответствующих материалу основных опор, например, бесшовных/сварных стальных труб), эти решетчатые элементы образуют перекрестные горизонтальные и диагональные соединения между тремя опорами, создавая треугольный сетчатый узор по всей высоте башни. Эта структура работает в тандеме с конической конструкцией башни (шире у основания, уже наверху) для равномерного распределения вертикальных нагрузок (вес башни, вес оборудования) и боковых сил (ветер, сейсмическая активность) по трем опорам. Трубчатая решетка не только повышает жесткость и стабильность конструкции, но и оптимизирует аэродинамические характеристики — снижая сопротивление ветра на 30% по сравнению с традиционными решетчатыми конструкциями из угловой стали — что делает башню высокоадаптивной к суровым или ветреным условиям. Кроме того, использование трубчатых элементов обеспечивает легкий вес конструкции при сохранении высокой несущей способности.
Как установить микроволновую антенну на 3-опорную трубчатую стальную башню?
Установка микроволновой (MW) антенны на 3-опорную трубчатую стальную башню осуществляется по безопасному, стандартизированному процессу, соответствующему конструктивному дизайну башни и отраслевым стандартам:
- Предварительная проверка перед установкой: Подтвердите несущую способность башни (согласно стандартам TIA-222-G и GB 50017), чтобы убедиться, что она может выдержать микроволновую антенну, монтажное оборудование и связанные с ними нагрузки. Проверьте предварительно установленные кронштейны антенны башни (интегрированные аксессуары) на структурную целостность.
- Подготовка кронштейна: Используйте специальные кронштейны антенны башни (или изготовленные на заказ кронштейны, совместимые с трубчатой решеткой) и закрепите их на основных опорах башни или решетчатых фермах с помощью высокопрочных болтов класса 8.8 (ISO 898). Убедитесь, что кронштейны выровнены по намеченному пути связи точка-точка и затянуты с требуемым моментом.
- Подъем и позиционирование антенны: Используйте краны или специализированное подъемное оборудование для подъема микроволновой антенны на целевую высоту (обычно в верхней части башни или на сервисной платформе). Отрегулируйте азимут и угол возвышения антенны для выравнивания с принимающим/передающим конечным устройством, используя лазерные инструменты для точности.
- Надежное крепление: Прикрепите микроволновую антенну к установленным кронштейнам с помощью совместимого оборудования, обеспечивая плотное, без люфта соединение. Повторно проверьте момент затяжки болтов с помощью калиброванных инструментов в соответствии со стандартами сварки и крепления AWS D1.1.
- Прокладка кабелей: Проложите сигнальные и силовые кабели антенны через интегрированные системы управления кабелями башни (или вдоль защищенных путей на решетчатой конструкции), чтобы избежать воздействия окружающей среды. Убедитесь, что кабели должным образом изолированы и водонепроницаемы в точках соединения.
- Финальная проверка: Проведите визуальный осмотр антенны, кронштейнов и соединений для подтверждения стабильности. Проверьте передачу сигнала, чтобы убедиться в правильности выравнивания и функциональности. Соблюдайте протоколы безопасности (например, защиту от падения для рабочих) на протяжении всего процесса установки.
Основная конструкция 3-опорной трубчатой стальной башни?
Основная конструкция 3-опорной трубчатой стальной башни представляет собой самонесущую систему с треугольным каркасом, разработанную для обеспечения стабильности, несущей способности и аэродинамической эффективности, состоящую из трех основных компонентов:

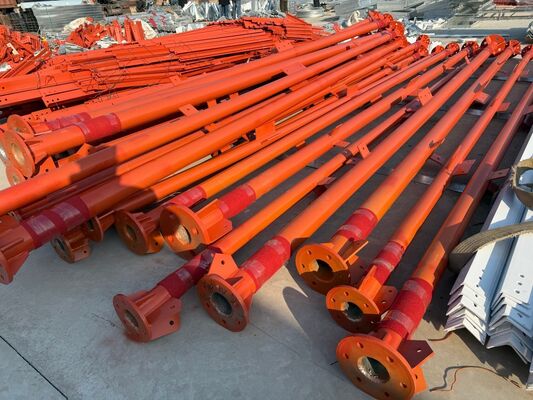

- Три вертикальные трубчатые опоры: Основные несущие элементы, изготовленные из бесшовных или сварных стальных труб (соответствующих стандартам Q345B/ASTM A500). Расположенные в треугольной конфигурации, эти опоры передают общий вес башни (включая оборудование и нагрузки от окружающей среды) на фундамент.

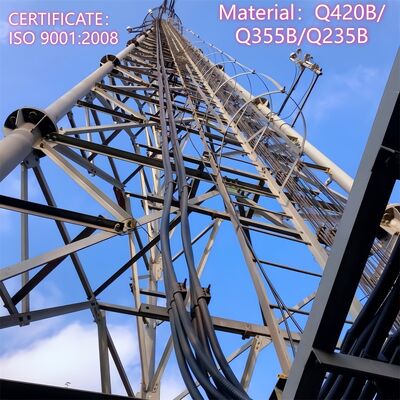

- Трубчатые решетчатые фермы: Более мелкие полые стальные трубы, соединяющие три основные опоры горизонтально и диагонально. Эта перекрестная ферменная система равномерно распределяет нагрузки, повышает жесткость конструкции и снижает сопротивление ветру, образуя характерный решетчатый узор башни.
- Конический каркас и фланцевые соединения: Башня постепенно сужается от основания к вершине (шире у основания, уже наверху) для оптимизации сопротивления сильным ветрам (до 200 км/ч) и землетрясениям. Сегменты башни соединяются высокопрочными фланцевыми болтами, обеспечивая надежную сборку и снижая риски обслуживания.
Эти компоненты образуют структурный каркас, а интегрированные аксессуары (например, платформы, лестницы) обеспечивают функциональную поддержку без ущерба для целостности основной конструкции.
Платформа, лестница
A. Платформа
- Назначение: Служит устойчивой рабочей зоной на высоте для установки, обслуживания или осмотра микроволновых антенн, антенн, датчиков или другого оборудования. Также обеспечивает безопасное место отдыха для рабочих во время доступа к башне.
- Особенности конструкции: Изготовлена из оцинкованной стали (согласно ASTM A123 для коррозионной стойкости) и интегрирована в решетчатую конструкцию на заданных высотах. Оснащена защитными перилами для предотвращения падений и нескользящими поверхностями для устойчивости рабочих. Спроектирована для поддержки веса рабочих, инструментов и оборудования, в соответствии с общей несущей способностью башни. Может включать люки для легкого перемещения между секциями башни.
- Ключевое преимущество: Стратегически расположена рядом с точками крепления оборудования для оптимизации задач обслуживания, повышения операционной эффективности.
B. Лестница
- Назначение: Специальная система безопасного доступа, позволяющая рабочим подниматься по башне для доступа к платформам, оборудованию или верхним секциям для установки, осмотра или ремонта.
- Особенности конструкции: Изготовлена из оцинкованной стали для долговечности и коррозионной стойкости, с равномерно расположенными ступенями (согласно отраслевым стандартам безопасности) для удобного подъема. Оснащена механизмами защиты от падения (например, направляющими для страховочных тросов) для минимизации риска падения — в соответствии со спецификацией башни "лестница с защитой от падения". Вертикально крепится к основным опорам или решетчатым фермам, обеспечивая безопасный и устойчивый путь.
- Соответствие требованиям: Разработана в соответствии с нормами безопасности и стандартами проектирования башен (например, TIA-222-G, GB 50017), уделяя первостепенное внимание защите рабочих при вертикальном доступе.
Вместе платформа и лестница повышают удобство использования башни, обеспечивая безопасный и эффективный доступ к высотному оборудованию, поддерживая текущую эксплуатацию и техническое обслуживание при соблюдении отраслевых требований безопасности и долговечности.
Нажмите здесь для получения дополнительной информации!!!
Посещения клиентов
Сборка,Испытания оцинкованной стальной башни
Сертификаты
Нажмите здесь для получения дополнительной информации!!!
Типы индивидуальных продуктов и преимущества
Самонесущая башня
Самонесущая башня обычно представляет собой 3- или 4-опорную башню, материал которой - стальная труба или уголковая сталь. Что касается соединения, трубчатая башня соединяется фланцем, а башня из уголковой стали - гайками и болтами.
Особенности:
1. Низкий коэффициент ветровой нагрузки, высокая ветроустойчивость.
2. Экономия земельных ресурсов, удобное расположение.
Удобная транспортировка и монтаж.
Трубчатая стальная башня
Трубчатая башня относится к самонесущей высотной стальной конструкции с колонной башни из стальных труб и секцией башни треугольной формы. Ее основные характеристики заключаются в том, что три колонны трубчатой башни изготовлены из стальных труб, а секция башни имеет треугольную форму, что отличает ее от башни из уголковой стали.
Монопольная башня
Однотрубная башня, также называемая монопольной башней, является широко используемым типом с красивым внешним видом, занимающая небольшую площадь от 9 до 18 квадратных метров, экономически эффективная и принятая большинством строительных проектов. Корпус башни имеет более разумное сечение, которое соединяется высокопрочным болтом. Она обладает характеристиками простоты установки и может адаптироваться к различным сложным полевым условиям.
Оттяжная башня
Оттяжная башня имеет новый внешний вид, а ее главной особенностью является усиление с помощью стальных оттяжек. Оттяжная башня является распространенным типом коммуникационной башни, экономичной и практичной. Она легче и дешевле других. Она очень подходит для обширных географических районов.
Наблюдательная башня
Наблюдательная башня - это многофункциональное сооружение, в основном используемое для наблюдения за окружающей средой и играющее важную роль в различных областях. Ее дизайн подчеркивает гармонию и единство с природной средой, а архитектурный стиль обычно соответствует окружающей среде. Наблюдательные башни обычно состоят из корпуса башни, платформ, башен и лестниц, с компактной и прочной конструкцией.
Камуфлированная башня-дерево
Камуфлированная башня-дерево также является своего рода искусственным деревом, имитирующим башню-дерево. Основание похоже на настоящее, плюс тщательный дизайн, когда она размещается среди настоящих деревьев в зоне отдыха, парке и на площади, она станет частью природы.
Особенности:
1. Изысканная структура и великолепный внешний вид.
2. Высокая структурная стабильность и долгий срок службы.
3. Малая занимаемая площадь и большой экономический эффект.
