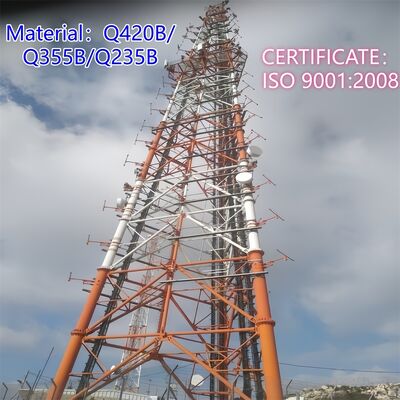

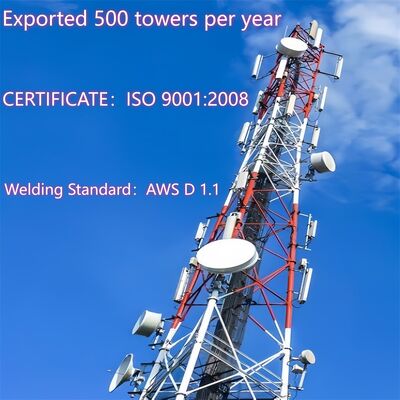

19 27 35M Тяжелая о доцинкованная 3-ногая трубчатая стальная башня Телеком-мачта для наружной связи 5G 4G микроволновой связи и мониторинга

Мы специализируемся на проектировании и производстве индивидуальных стальных башен для телекоммуникаций, мониторинга, наблюдения и обеспечения безопасности. Ниже приведена подробная информация о продукте:

1. Ключевые детали:
Место происхождения: Хэбэй, Китай (материк); Торговая марка: Jaoyao или OEM; Номер модели: Телекоммуникационная башня
Обработка поверхности: горячее цинкование или покраска.
2. Упаковка и доставка:
Детали упаковки: Телекоммуникационная башня будет упакована в оцинкованные ленты в соответствии с требованиями клиента.
Доставка: Отправка в течение 20 дней после оплаты из порта Тяньцзинь

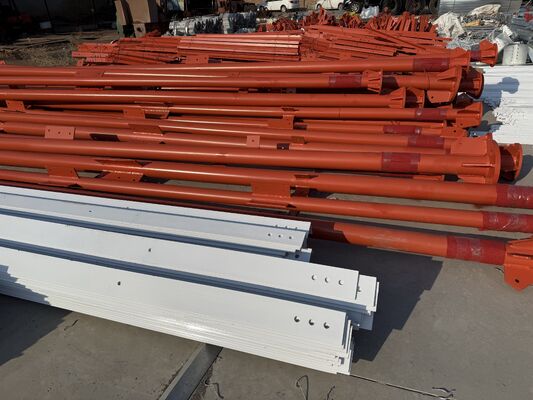

Элементы башни: Одна стальная башня разделена на несколько пакетов.
Болты: Упаковочный материал - прочный нейлоновый мешок или стальной барабан.
3. Технические данные

Какова решетчатая структура 3-ножной трубчатой стальной башни?

Решетчатая структура 3-ножной трубчатой стальной башни представляет собой ферменную конструкцию, соединяющую три вертикальные трубчатые опоры башни. Состоящие из более мелких полых стальных труб (соответствующих материалу основной опоры, например, бесшовных/сварных стальных труб), эти решетчатые элементы образуют перекрестные горизонтальные и диагональные соединения между тремя опорами, создавая треугольный сетчатый узор по всей высоте башни. Эта структура работает в сочетании с конической конструкцией башни (шире у основания, уже наверху) для равномерного распределения вертикальных нагрузок (вес башни, вес оборудования) и боковых сил (ветер, сейсмическая активность) по трем опорам. Трубчатая решетка не только повышает жесткость и устойчивость конструкции, но и оптимизирует аэродинамические характеристики — снижая сопротивление ветру на 30% по сравнению с традиционными решетчатыми конструкциями из угловой стали — что делает башню высокоадаптивной к суровым или ветреным условиям. Кроме того, использование трубчатых элементов обеспечивает легкий вес конструкции при сохранении высокой несущей способности.

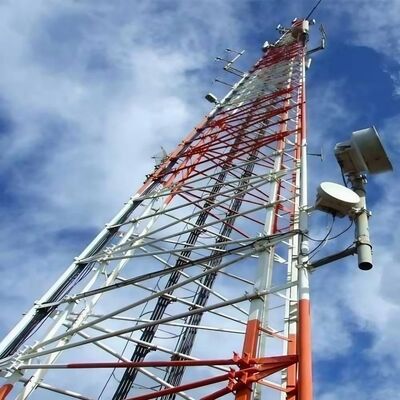

Как установить микроволновую антенну на 3-ногую трубчатую стальную башню?

Монтаж микроволновой (МВ) антенны на 3-ногую трубчатую стальную башню осуществляется по безопасному, стандартизированному процессу, соответствующему конструктивной схеме башни и отраслевым стандартам:

1. Предварительная проверка перед установкой: Подтвердите несущую способность башни (согласно стандартам TIA-222-G и GB 50017), чтобы убедиться, что она может выдержать МВ антенну, монтажное оборудование и связанные с ними нагрузки. Проверьте предварительно установленные кронштейны антенны башни (интегрированные аксессуары) на структурную целостность.
2. Подготовка кронштейна: Используйте специальные кронштейны антенны башни (или изготовленные на заказ кронштейны, совместимые с трубчатой решеткой) и закрепите их на основных опорах башни или решетчатых фермах с помощью высокопрочных болтов класса 8.8 (ISO 898). Убедитесь, что кронштейны выровнены с предполагаемым путем прямой связи и затянуты с требуемым моментом.
3. Подъем и позиционирование антенны: Используйте краны или специализированное подъемное оборудование для подъема МВ антенны на целевую высоту (обычно в верхней части башни или на сервисной платформе). Отрегулируйте азимут и угол возвышения антенны для выравнивания с принимающим/передающим конечным устройством, используя лазерные инструменты для точности.
4. Надежное крепление: Прикрепите МВ антенну к установленным кронштейнам с помощью совместимого оборудования, обеспечивая плотное, без люфта соединение. Повторно проверьте момент затяжки болтов с помощью калиброванных инструментов в соответствии со стандартами сварки и крепления AWS D1.1.

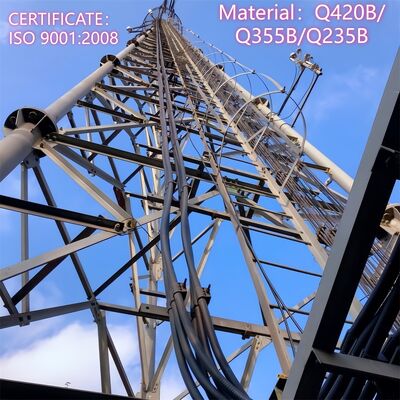

5. Прокладка кабелей: Проложите сигнальные и силовые кабели антенны через интегрированные системы управления кабелями башни (или вдоль защищенных путей на решетчатой конструкции), чтобы избежать воздействия окружающей среды. Убедитесь, что кабели должным образом изолированы и водонепроницаемы в точках соединения.
6. Финальная проверка: Проведите визуальный осмотр антенны, кронштейнов и соединений для подтверждения устойчивости. Проверьте передачу сигнала, чтобы убедиться в правильности выравнивания и функциональности. Соблюдайте протоколы безопасности (например, защиту от падения для рабочих) на протяжении всей установки.

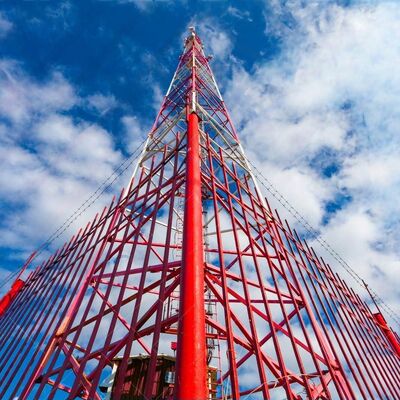

Основная конструкция 3-ножной трубчатой стальной башни?

Основная конструкция 3-ножной трубчатой стальной башни представляет собой самонесущую систему с треугольным каркасом, разработанную для обеспечения устойчивости, несущей способности и аэродинамической эффективности, состоящую из трех основных компонентов:

• Три вертикальные трубчатые опоры: Основные несущие элементы, изготовленные из бесшовных или сварных стальных труб (соответствующих стандартам Q345B/ASTM A500). Расположенные в треугольной конфигурации, эти опоры передают общий вес башни (включая оборудование и нагрузки от окружающей среды) на фундамент.
• Трубчатые решетчатые фермы: Более мелкие полые стальные трубы, соединяющие три основные опоры по горизонтали и диагонали. Эта перекрестная ферменная система равномерно распределяет нагрузки, повышает жесткость конструкции и снижает сопротивление ветру, образуя характерный решетчатый узор башни.
• Конический каркас и фланцевые соединения: Башня постепенно сужается от основания к вершине (шире у основания, уже наверху) для оптимизации сопротивления сильным ветрам (до 200 км/ч) и землетрясениям. Сегменты башни соединяются высокопрочными фланцевыми болтами, обеспечивая надежную сборку и снижая риски обслуживания.

Эти компоненты образуют структурный каркас, а интегрированные аксессуары (например, платформы, лестницы) обеспечивают функциональную поддержку без ущерба для целостности основной конструкции.

Платформа, лестница

A. Платформа

• Назначение: Служит устойчивой рабочей зоной на высоте для установки, обслуживания или осмотра микроволновых антенн, антенн, датчиков или другого оборудования. Также обеспечивает безопасное место отдыха для рабочих во время доступа к башне.
• Особенности конструкции: Изготовлена из оцинкованной стали (согласно ASTM A123 для коррозионной стойкости) и интегрирована в решетчатую конструкцию на заданных высотах. Оснащена защитными перилами для предотвращения падений и нескользящими поверхностями для устойчивости рабочих. Рассчитана на вес рабочих, инструментов и оборудования, в соответствии с общей несущей способностью башни. Может включать люки для легкого перемещения между секциями башни.
• Ключевое преимущество: Стратегически расположена рядом с точками крепления оборудования для оптимизации задач обслуживания, повышения операционной эффективности.

B. Лестница

• Назначение: Специальная система безопасного доступа, позволяющая рабочим подниматься по башне для доступа к платформам, оборудованию или верхним секциям для установки, осмотра или ремонта.
• Особенности конструкции: Изготовлена из оцинкованной стали для долговечности и коррозионной стойкости, с равномерно расположенными ступенями (согласно отраслевым стандартам безопасности) для удобного подъема. Оснащена механизмами защиты от падения (например, направляющими для страховочных тросов) для минимизации риска падения — в соответствии со спецификацией башни "лестница с защитой от падения". Вертикально крепится к основным опорам или решетчатым фермам, обеспечивая надежный и устойчивый путь.
• Соответствие: Разработана в соответствии с нормами безопасности и стандартами проектирования башен (например, TIA-222-G, GB 50017), уделяя первостепенное внимание защите рабочих при вертикальном доступе.

Вместе платформа и лестница повышают удобство использования башни, обеспечивая безопасный и эффективный доступ к высотному оборудованию, поддерживая текущую эксплуатацию и техническое обслуживание при соблюдении отраслевых требований к безопасности и долговечности.

Нажмите здесь для получения дополнительной информации!!!

Посещения клиентов

Сборка,Испытание оцинкованной стальной башни

Сертификаты

Нажмите здесь для получения дополнительной информации!!!

Типы индивидуальных продуктов и преимущества

Самонесущая башня 
Самонесущая башня обычно представляет собой 3- или 4-ногую башню, материал которой - стальная труба или уголковая сталь. Что касается соединения, трубчатая башня соединяется фланцем, а башня из уголковой стали - гайками и болтами. 
Особенности: 
1. Низкий коэффициент ветровой нагрузки, высокая ветроустойчивость. 
2. Экономия земельных ресурсов, удобное расположение. 
Удобная транспортировка и монтаж. 

Трубчатая стальная башня
Трубчатая башня относится к самонесущей высотной стальной конструкции с колонной башни из стальных труб и секцией башни треугольной формы. Ее основные характеристики заключаются в том, что три колонны трубчатой башни изготовлены из стальных труб, а секция башни имеет треугольную форму, что отличает ее от башни из уголковой стали. 

Монопольная башня 
Однотрубная башня, также называемая монопольной башней, является распространенным типом, отличающимся красивым внешним видом, занимающим небольшую площадь от 9 до 18 квадратных метров, экономически эффективным и принятым большинством строительных компаний. Корпус башни имеет более рациональное сечение, которое соединяется высокопрочным болтом. Он обладает характеристиками простоты установки и может адаптироваться к различным сложным полевым условиям. 

Мачтовая башня 
Мачтовая башня имеет новый внешний вид, а ее главной особенностью является усиление с помощью стальных оттяжек. Мачтовая башня является распространенным типом коммуникационной башни, экономичной и практичной. Она легче и дешевле других. Она очень подходит для обширных географических районов. 

Сторожевая башня
Сторожевая башня - это многофункциональное сооружение, в основном используемое для наблюдения за окружающей средой и играющее важную роль в различных областях. Ее дизайн подчеркивает гармонию и единство с природной средой, а архитектурный стиль обычно соответствует окружающей среде. Наблюдательные башни обычно состоят из корпуса башни, платформ, башен и лестниц, с компактной и прочной конструкцией.

Камуфлированная башня-дерево
Камуфлированная башня-дерево также является разновидностью искусственных деревьев башни-бионики, основание которой похоже на настоящее, плюс тщательный дизайн, когда она размещается среди настоящих деревьев в зоне отдыха, парке и на площади, она станет частью природы. 
Особенности: 
1. Изысканная структура и великолепный внешний вид. 
2. Высокая структурная стабильность и долгий срок службы. 
3. Малая занимаемая площадь и большой экономический эффект.

Наши услуги

JIAYAO CO., LTD. является профессиональным производителем телекоммуникационных башен, сертифицированным по ISO9001. Мы стремимся предоставлять клиентам наиболее оптимизированные решения и лучшие коммуникационные башни. Многие продукты были экспортированы в США, Европу и другие 55 стран.
Мы специализируемся на проектировании и производстве башен из уголковой стали, трубчатых стальных башен, монопольных башен, башен в виде сосны, мачтовых башен и сторожевых башен. Наши отделы включают проектирование, НИОКР, инспекцию, лабораторию, контроль качества, цинкование и отдел стальных башен. Наше сырье поступает от известных сталелитейных заводов Китая: HBIS Group, Baowu Steel Group, Shougang Group.
​
