10 16 22M Компактная телекоммуникационная мачта-монополь из оцинкованной стали для наружного использования 5G 4G Микроволновая связь
JIAYAO CO.,LTD
Описание продукта
1. Ключевые детали:
Место происхождения: Хэбэй, Китай (материк); Торговая марка: Jaoyao или OEM; Номер модели: Телекоммуникационная башня
Обработка поверхности: горячее цинкование или покраска.
2. Упаковка и доставка:
Детали упаковки: Телекоммуникационная башня будет связана оцинкованной лентой в соответствии с требованиями клиента.
Доставка: Отправка в течение 20 дней после оплаты из порта Тяньцзинь
Элементы башни: Одна стальная башня разделена на несколько пакетов.
Болты: Упаковочный материал - прочный нейлоновый мешок или стальной барабан.
3. Технические данные
| Дизайн |
| 1. Нормативный документ по проектированию |
ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 |
| Конструкционная сталь |
| 2. Марка |
Мягкая сталь |
Высокопрочная сталь |
| GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q355B, Q355C,Q355D |
| ASTM A36 |
ASTM A572 Gr50 |
| EN10025: S235JR, S235J0,S235J2 |
EN10025: S355JR, S355J0,S355J2 |
| 3. Расчетная скорость ветра |
До 250 км/ч |
| 4. Допустимое отклонение |
0,5 ~ 1,0 градуса при рабочей скорости |
| 5. Прочность на растяжение (МПа) |
360~510 |
470~630 |
| 6. Предел текучести (t≤16мм) (МПа) |
355 |
235 |
| 7. Удлинение (%) |
20 |
24 |
| 8. Ударная вязкость KV (Дж) |
27(20°C)---Q235B(S235JR) |
27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) |
27(0°C)---Q345C(S355J0) |
| 27(-20°C)---Q235D(S235J2) |
27(-20°C)---Q345D(S355J2) |
| Болты и гайки |
| 9. Марка |
Класс 4.8, 6.8, 8.8 |
| 10. Стандарты механических свойств |
| 10.1 Болты |
ISO 898-1 |
| 10.2 Гайки |
ISO 898-2 |
| 10.3 Шайбы |
ISO 6507-1 |
| 11. Стандарты размеров |
| 11.1 Болты |
DIN7990, DIN931, DIN933 |
| 11.2 Гайки |
ISO4032, ISO4034 |
| 11.3 Шайбы |
DIN7989, DIN127B, ISO7091 |
| Сварка |
| 12. Метод |
Дуговая сварка в среде CO2 и автоматическая сварка под флюсом (SAW) |
| 13. Стандарт |
AWS D1.1 |
| Маркировка |
| 14. Метод маркировки элементов |
Штамповка гидравлическим прессом |
| Цинкование |
| 15. Стандарт цинкования стальных профилей |
ISO 1461 или ASTM A123 |
| 16. Стандарт цинкования болтов и гаек |
ISO 1461 или ASTM A153 |
| Испытание |
| 17. Заводские испытания |
Испытание на растяжение, анализ элементов, испытание на удар по Шарпи, холодный изгиб,
Испытание на прецессию, испытание молотком |
| Производственная мощность |
| 18. Максимальная производственная мощность |
50 000 тонн в год |

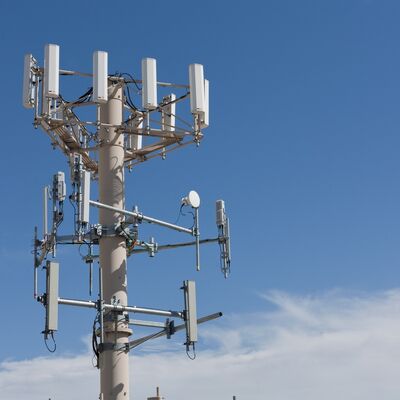

⇔Что представляет собой основная часть мачты-монополя?
Основная часть мачты-монополя представляет собой единый самонесущий сплошной/полусплошной ствол, который является основным несущим элементом конструкции мачты, предназначенным для городского использования. Он обычно изготавливается из высокопрочных прокатных стальных листов (Q345B/ASTM A500 Grade B) и имеет цилиндрическую или сварную многоугольную форму (диаметром 0,5-2 м, масштабируется в зависимости от высоты мачты) с конической конструкцией (слегка сужающейся кверху) для оптимизации сопротивления ветровой нагрузке (до 180 км/ч). Его высота варьируется от 10 до 60 м (настраивается для микростанций 5G или городских коммуникационных узлов) и служит основой для интеграции всех вспомогательных компонентов мачты-монополя.
⇔Что такое нижний фланец, лестница и платформа мачты-монополя?
1. Нижний фланец: Это тяжелый стальной компонент, приваренный к основанию основного ствола монополя, который служит критическим соединением между корпусом мачты и бетонным фундаментом. Изготовленный из высокопрочной стали (соответствующей основному корпусу) и обработанный антикоррозийными составами, он выравнивается с анкерными болтами фундамента для вертикального крепления мачты и передачи всей структурной нагрузки и нагрузки от оборудования на землю, обеспечивая общую устойчивость мачты.

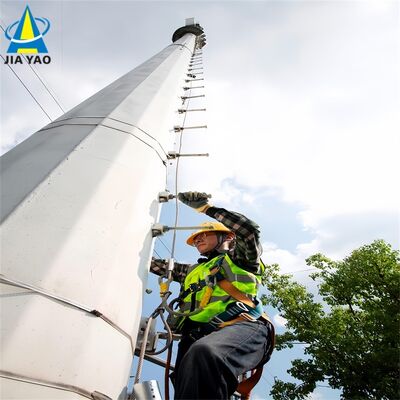

2. Лестница: Это встроенная внутренняя лестница для подъема, интегрированная в основной ствол монополя, изготовленная из коррозионно-стойкой оцинкованной стали и оснащенная профессиональной системой защиты от падения. Предназначена исключительно для сертифицированного обслуживающего персонала, она обеспечивает безопасный вертикальный доступ для осмотра мачты, установки и ремонта оборудования, а ее целостность является ключевым аспектом регулярного технического обслуживания мачты.
3. Платформа: Мачта-монополь оснащена компактными, интегрированными стальными платформами (изготавливаемыми по индивидуальным требованиям проекта), установленными на основном стволе на 지정된 высотах. Изготовленные из оцинкованной стали для долговечности, эти платформы служат стабильными рабочими местами для установки, обслуживания и осмотра телекоммуникационного оборудования (например, антен 5G, микроволновых устройств) и оборудования наблюдения. Разработанные для ультракомпактного дизайна монополя, они максимизируют удобство эксплуатации, не нарушая элегантный, ненавязчивый городской дизайн мачты.

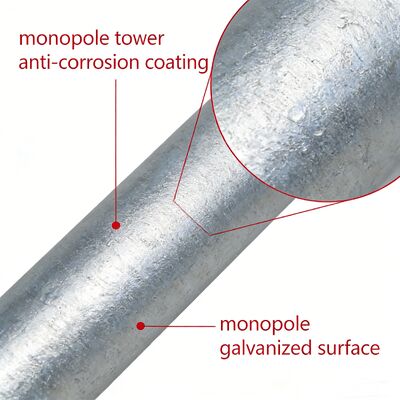

⇔Что представляет собой основная часть мачты-монополя после горячего цинкования?
После горячего цинкования основная часть мачты-монополя остается основным единым цилиндрическим/многоугольным стальным стволом (изготовленным из высокопрочных прокатных стальных листов Q345B/ASTM A500 Grade B) с конической конструкцией, а ее структурная форма, размеры и несущая способность полностью сохраняются. Ключевое изменение заключается в том, что вся ее стальная поверхность покрыта однородным, плотным цинковым покрытием в соответствии со стандартом ASTM A123. Этот оцинкованный слой образует коррозионно-стойкий барьер, который эффективно защищает стальную основу от городских загрязнителей, влаги и эрозии окружающей среды, продлевая срок службы основной части более чем на 25 лет. Оцинкованная основная часть также сохраняет структурную жесткость исходного стального ствола, а все сварные соединения (соответствующие AWS D1.1) также оцинкованы для обеспечения равномерной антикоррозийной защиты и общей структурной целостности корпуса мачты.
