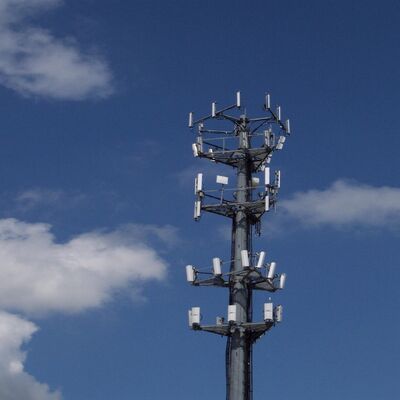

12 18 24M компактный монополь оцинкованной стали самоподдерживающийся наружной 5G 4G Wifi небольшой телекоммуникационный вышка
JIAYAO CO., LTD
Описание продукта
1. ключевые детали:
Место происхождения: Хэбэй, Китай (континентальная часть); торговая марка: Jaoyao или OEM; номер модели: Telecom Tower

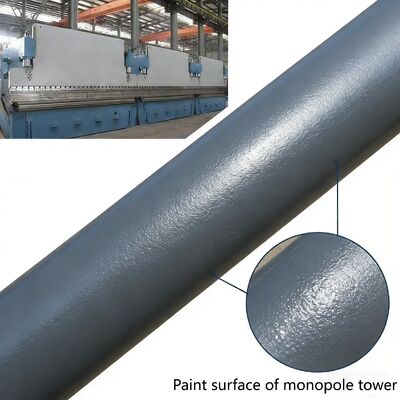

Обработка поверхности: горячее погружение оцинкованные или окрашенные.
2.Опаковка и доставка:
Детали упаковки: Телекоммуникационная башня будет упакована с помощью гальванизированной ремешки в соответствии с требованиями клиента.
Доставка:Отправляется через 20 дней после оплаты из порта Тяньцзинь
Члены башни: одна стальная башня разделена на несколько пучков.
Болты: упаковочный материал - это прочный нейлоновый мешок или стальной барабан.
3. Технические данные
| Проектирование |

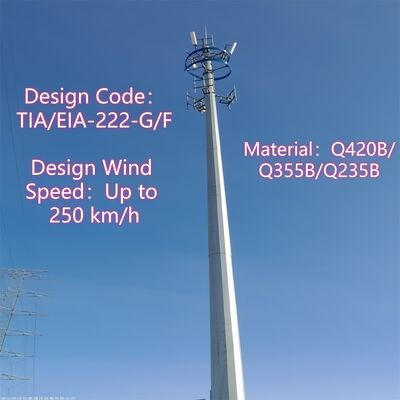

| 1. Кодекс проектирования |
ANSI/TIA-222-G/H/F, EN 1991-1-4 и EN 1993-3-1 |
| Структурная сталь |
| 2. Степень |
Медленная сталь |
Сталь высокой прочности |
| GB/T 700:Q235B, Q235C, Q235D |
GB/T1591:Q355B, Q355C,Q355D |
| ASTM A36 |
ASTM A572 Gr50 |
| EN10025: S235JR, S235J0, S235J2 |
EN10025: S355JR, S355J0, S355J2 |
| 3Проектировать скорость ветра |
До 250 км/ч |
| 4Допустимое отклонение |
0.5 ~ 1,0 градуса @ рабочая скорость |
| 5. Прочность натяжения (Mpa) |
360 ~ 510 |
470 ~ 630 |
| 6. Прочность выброса (t≤16 мм) (Mpa) |
355 |
235 |
| 7Удлинение (%) |
20 |
24 |
| 8. Сила удара KV (J) |
27 ((20°C) --- Q235B ((S235JR) |
27 ((20°C) --- Q345B ((S355JR) |
| 27 ((0°C) --- Q235C ((S235J0) |
27 ((0°C) --- Q345C ((S355J0) |
| 27 ((-20°C) --- Q235D ((S235J2) |
27 ((-20°C) --- Q345D ((S355J2) |
| Шнурки и орехи |
| 9. Степень |
Четвертый класс.8, 6.8, 8.8 |
| 10Стандарты механических свойств |
| 10.1 Болты |
ISO 898-1 |
| 10.2 Орехи |
ISO 898-2 |
| 10.3 Стиральные машины |
ISO 6507-1 |
| 11Стандарты измерений |
| 11.1 Болты |
DIN7990, DIN931, DIN933 |
| 11.2 Орехи |
ISO4032, ISO4034 |
| 11.3 Стиральные машины |
DIN7989, DIN127B, ISO7091 |

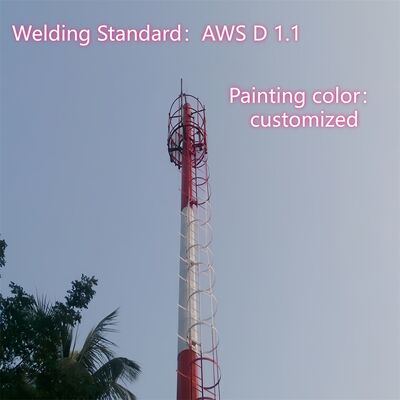

| Сварка |
| 12. Метод |
Сварка с защищенной дугой CO2 и сварка с погруженной дугой ((SAW)) |
| 13. Стандартный |
AWS D1.1 |
| Маркировка |
| 14. Способ маркировки членов |
Гидравлическая штамповка прессы |
| Гальванизация |
| 15Стандарты оцинкования стальных протекций |
ISO 1461 или ASTM A123 |
| 16Стандарты оцинкования болтов и гайков |
ISO 1461 или ASTM A153 |
| Испытание |
| 17Проверка на заводе |
Тест на протяженность, анализ элементов, тест Шарпи (тест на удар), холодный изгиб,
Проверка точности, проверка молотком. |
| Мощность |
| 18Максимальная производственная мощность |
50,000 тн в год |
Каков основной корпус башни-монополя?

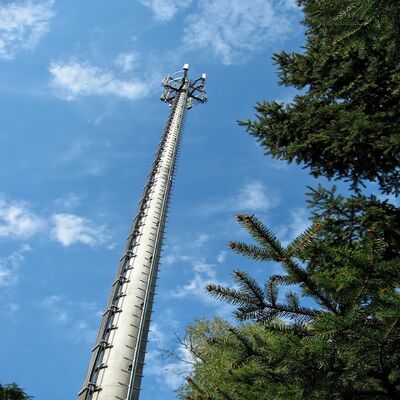

Основной корпус башни-монополя представляет собой единый самоподдерживающийся твердый/полутвердый вал, который образует основную несущую структуру башни, предназначенную для городского использования.Он обычно изготавливается из высокопрочных прокатаных стальных плит (Q345B/ASTM A500 Grade B) и имеет цилиндрическую или сварную многоугольную форму (диаметры 0.5 ‰ 2 м, в зависимости от высоты башни) с конической конструкцией (немного узче в верхней части) для оптимизации сопротивления нагрузке ветра (до 180 км / ч).Его высота варьируется от 10 до 60 метров (можно настроить для микростанций 5G или городских узлов связи), и служит основной структурой для интеграции всех вспомогательных компонентов башни монополя.
Что такое нижний фланц, лестница и платформа башни-монополя?
1Нижний фланс: это тяжеломощный стальной компонент, сварный к основанию основного вала монополя, который выступает в качестве критического соединения между корпусом башни и бетонным фундаментом.Изготовлены из высокопрочной стали (соответствующей основному корпусу) и обработанные антикоррозионными процессами, он выстраивается с якорными болтами фундамента, чтобы вертикально закрепить башню и перенести всю структурную и оборудовательную нагрузку на землю, обеспечивая общую стабильность башни.

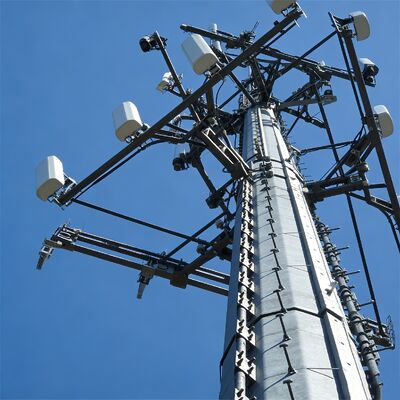

2Лестница: это встроенная внутренняя подъемная лестница, встроенная в основной вал монополя, изготовленная из коррозионностойкой оцинкованной стали и оснащенная профессиональной системой противо падения..Он предназначен исключительно для сертифицированного обслуживающего персонала и обеспечивает безопасный вертикальный путь доступа для инспекции башни, установки и ремонта оборудования.и его целостность является ключевым направлением регулярного обслуживания башни.

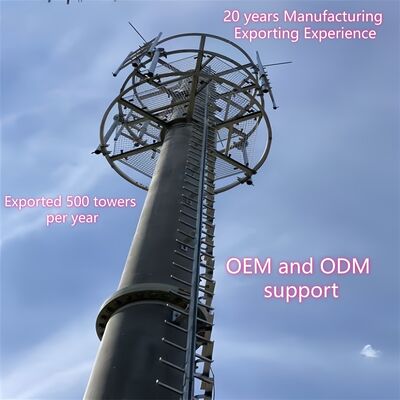

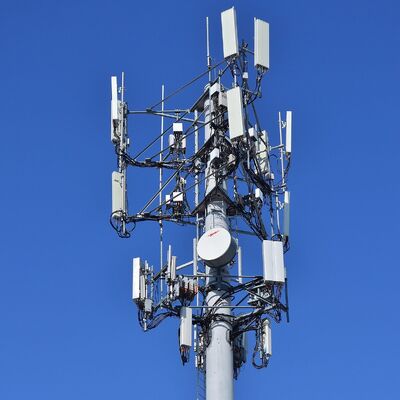

3Платформа: башня с монополем оснащена компактными, интегрированными стальными платформами (соответствующими потребностям проекта), установленными на главном вале на определенной высоте.Изготовлены из оцинкованной стали для долговечности, эти платформы служат стабильными рабочими местами для установки, обслуживания и проверки телекоммуникационного оборудования (например, антенн 5G, микроволновых устройств) и оборудования для наблюдения.Проектированный для ультракомпактного отпечатка монопола, они максимизируют эксплуатационный удобство без ущерба для гладкого, ненавязчивого городского дизайна башни.
Какой основной корпус монопольной башни после горячего оцинкования?
После горячего оцинковления,основной корпус башни-монополя остается одноцилиндрическим/полигональным стальным валом (изготовленным из высокопрочных проката Q345B/ASTM A500 Grade B) с конической конструкцией.Основное изменение заключается в том, что вся его стальная поверхность покрыта унифицированнымПлотное цинковое покрытие в соответствии со стандартом ASTM A123Этот оцинкованный слой образует коррозионностойкий барьер, который эффективно защищает стальную подложку от городских загрязнителей, влаги и эрозии окружающей среды.продление срока службы основного корпуса до более чем 25 летОцинкованный основной корпус также сохраняет структурную жесткость первоначального стального вала, и все сварные соединения (AWS D1.1-соответствующие) одинаково оцинкованные, чтобы обеспечить постоянные антикоррозионные характеристики и общую структурную целостность корпуса башни.
