18 26 34M Городской пейзаж Монополь из оцинкованной стали Самонесущая наружная вышка связи 5G 4G Wifi Эстетичная вышка связи
JIAYAO CO.,LTD
Описание продукта
1. Ключевые детали:
Место происхождения: Хэбэй, Китай (материк); Торговая марка: Jaoyao или OEM; Номер модели: Вышка связи
Обработка поверхности: горячее цинкование или покраска.
2. Упаковка и доставка:
Детали упаковки: Вышка связи будет связана оцинкованной стяжкой в соответствии с требованиями клиента.
Доставка: Отправка в течение 20 дней после оплаты из порта Тяньцзинь
Элементы вышки: Одна стальная вышка разделена на несколько пакетов.
Болты: Упаковочный материал - прочный нейлоновый мешок или стальной барабан.
3. Технические данные
| Дизайн |
| 1. Нормативный документ по проектированию |
ANSI/TIA-222-G/H/F, EN 1991-1-4 и EN 1993-3-1 |
| Конструкционная сталь |
| 2. Марка |
Низкоуглеродистая сталь |
Высокопрочная сталь |
| GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q355B, Q355C,Q355D |
| ASTM A36 |
ASTM A572 Gr50 |
| EN10025: S235JR, S235J0,S235J2 |
EN10025: S355JR, S355J0,S355J2 |
| 3. Расчетная скорость ветра |
До 250 км/ч |
| 4. Допустимое отклонение |
0,5 ~ 1,0 градуса при рабочей скорости |
| 5. Прочность на растяжение (МПа) |
360~510 |
470~630 |
| 6. Предел текучести (t≤16 мм) (МПа) |
355 |
235 |
| 7. Относительное удлинение (%) |
20 |
24 |
| 8. Ударная вязкость KV (Дж) |
27(20°C)---Q235B(S235JR) |
27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) |
27(0°C)---Q345C(S355J0) |
| 27(-20°C)---Q235D(S235J2) |
27(-20°C)---Q345D(S355J2) |
| Болты и гайки |
| 9. Марка |
Класс 4.8, 6.8, 8.8 |
| 10. Стандарты механических свойств |
| 10.1 Болты |
ISO 898-1 |
| 10.2 Гайки |
ISO 898-2 |
| 10.3 Шайбы |
ISO 6507-1 |
| 11. Стандарты размеров |
| 11.1 Болты |
DIN7990, DIN931, DIN933 |
| 11.2 Гайки |
ISO4032, ISO4034 |
| 11.3 Шайбы |
DIN7989, DIN127B, ISO7091 |
| Сварка |
| 12. Метод |
Дуговая сварка в среде CO2 и автоматическая сварка под флюсом (SAW) |

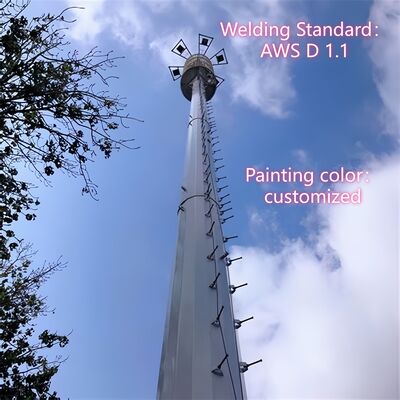

| 13. Стандарт |
AWS D1.1 |
| Маркировка |
| 14. Метод маркировки элементов |
Штамповка гидравлическим прессом |
| Цинкование |

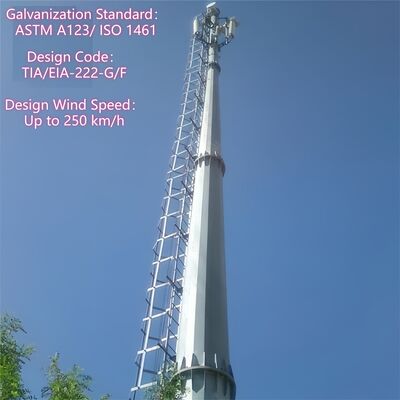

| 15. Стандарт цинкования стальных профилей |
ISO 1461 или ASTM A123 |
| 16. Стандарт цинкования болтов и гаек |
ISO 1461 или ASTM A153 |
| Испытание |
| 17. Заводские испытания |
Испытание на растяжение, анализ элементов, испытание на удар по Шарпи, испытание на холодный изгиб,
Испытание по Прису, испытание молотком |
| Производственная мощность |
| 18. Максимальная производственная мощность |
50 000 тонн в год |
⇔Что представляет собой основная часть монопольной вышки?

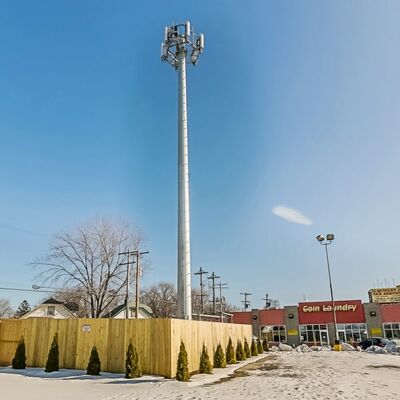

Основная часть монопольной вышки представляет собой единый, самонесущий сплошной/полусплошной ствол, который является основным несущим элементом конструкции вышки, адаптированным для городского использования. Он обычно изготавливается из высокопрочных прокатных стальных листов (Q345B/ASTM A500 Grade B) и имеет цилиндрическую или сварную многоугольную форму (диаметром 0,5-2 м, масштабируемую в зависимости от высоты вышки) с сужающейся конструкцией (слегка уже сверху) для оптимизации сопротивления ветровой нагрузке (до 180 км/ч). Его высота варьируется от 10 до 60 м (настраивается для микростанций 5G или городских коммуникационных узлов) и служит основой для интеграции всех вспомогательных компонентов монопольной вышки.
⇔Что такое нижний фланец, лестница и платформа монопольной вышки?
1. Нижний фланец: Это тяжелый стальной компонент, приваренный к основанию основного ствола монопольной вышки, действующий как критическое соединение между корпусом вышки и бетонным фундаментом. Изготовленный из высокопрочной стали (соответствующей основному корпусу) и обработанный антикоррозийными средствами, он выравнивается с анкерными болтами фундамента для вертикального крепления вышки и передачи всех нагрузок конструкции и оборудования на землю, обеспечивая общую устойчивость вышки.

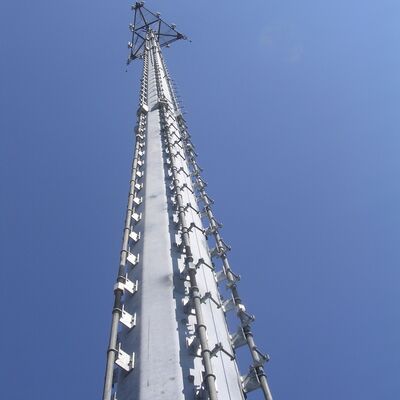

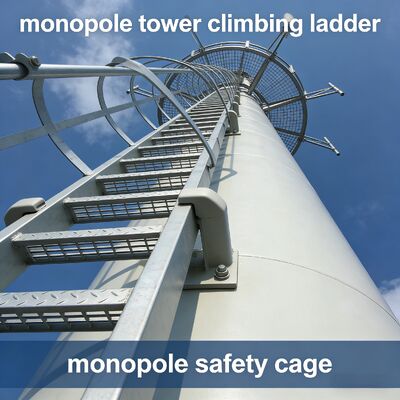

2. Лестница: Это встроенная внутренняя лестница для подъема, интегрированная в основной ствол монопольной вышки, изготовленная из коррозионностойкой оцинкованной стали и оснащенная профессиональной системой защиты от падения. Предназначена исключительно для сертифицированного обслуживающего персонала, она обеспечивает безопасный вертикальный доступ для осмотра вышки, установки и ремонта оборудования, и ее целостность является ключевым аспектом регулярного технического обслуживания вышки.

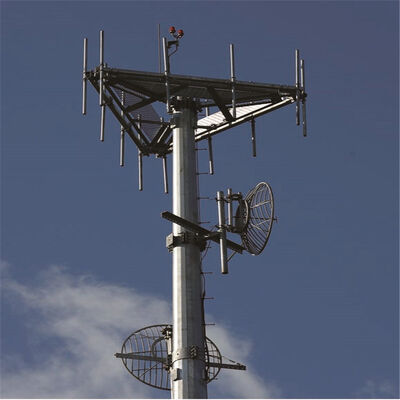

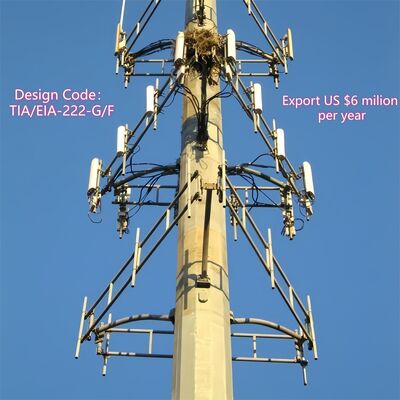

3. Платформа: Монопольная вышка оснащена компактными, интегрированными стальными платформами (изготавливаемыми по индивидуальным требованиям проекта), установленными на основном стволе на определенных высотах. Изготовленные из оцинкованной стали для долговечности, эти платформы служат стабильными рабочими местами для установки, обслуживания и осмотра телекоммуникационного оборудования (например, антенн 5G, микроволновых устройств) и систем наблюдения. Разработанные для соответствия ультракомпактному дизайну монопольной вышки, они максимально повышают удобство эксплуатации, не нарушая элегантный, ненавязчивый городской дизайн вышки.
⇔Что представляет собой основная часть монопольной вышки после горячего цинкования?

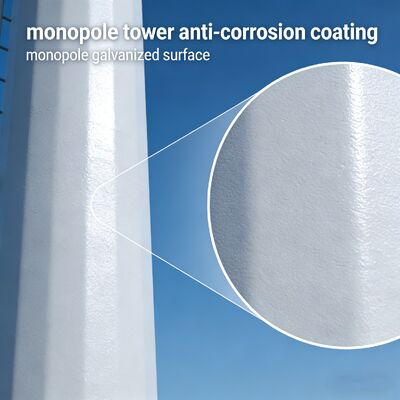

После горячего цинкования основная часть монопольной вышки остается основным единым цилиндрическим/многоугольным стальным стволом (изготовленным из высокопрочных прокатных стальных листов Q345B/ASTM A500 Grade B) с сужающейся конструкцией, а ее структурная форма, размеры и несущая способность полностью сохраняются. Ключевое изменение заключается в том, что вся ее стальная поверхность покрыта однородным, плотным цинковым покрытием в соответствии со стандартом ASTM A123. Этот оцинкованный слой образует коррозионностойкий барьер, который эффективно защищает стальную основу от городских загрязнителей, влаги и эрозии окружающей среды, продлевая срок службы основной части более чем на 25 лет. Оцинкованная основная часть также сохраняет структурную жесткость исходного стального ствола, и все сварные соединения (соответствующие AWS D1.1) также оцинкованы для обеспечения равномерной антикоррозийной защиты и общей структурной целостности корпуса вышки.
