18 28 38M 3 Leg Tubular Steel Galvanized Multi Frequency Outdoor 5G 4G Wifi TV Broadcast Communication Tower (Стальная трубчатая башня)

Мы специализируемся на проектировании и производстве специальных стальных башен для телекоммуникаций, мониторинга, наблюдения и безопасности.Ниже приведена подробная информация о продукте:

1. ключевые детали:
Место происхождения: Хэбэй, Китай (континентальная часть); торговая марка: Jaoyao или OEM; номер модели: Telecom Tower
Обработка поверхности: горячее погружение оцинкованные или окрашенные.
2.Опаковка и доставка:
Детали упаковки: Телекоммуникационная башня будет упакована с помощью гальванизированной ремешки в соответствии с требованиями клиента.
Доставка:Отправляется через 20 дней после оплаты из порта Тяньцзинь
Члены башни: одна стальная башня разделена на несколько пучков.
Болты: упаковочный материал - это прочный нейлоновый мешок или стальной барабан.
3. Технические данные

Какова последняя структура трехногих трубчатых стальных башен?

Решетчатая структура трехножной трубчатой стальной башни представляет собой решетку, которая соединяет три вертикальных трубчатых ноги башни.Состоит из мелких полых стальных труб (соответствующих материалу основной ножки), например, бесшовные/сварные стальные трубы), эти элементы решетки образуют горизонтальные и диагональные соединения между тремя ногами,создание треугольной паутины по всей высоте башниЭта конструкция работает в тандеме с конической конструкцией башни (более широкой в основании, более узкой в верхней части) для распределения вертикальных нагрузок (весы башни, вес оборудования) и боковых сил (ветер,сейсмическая активность) равномерно по всем трем ногам. The tubular lattice not only enhances structural rigidity and stability but also optimizes aerodynamic performance—reducing wind drag by 30% compared to traditional angular steel lattice structures—making the tower highly adaptable to harsh or windy environmentsКроме того, использование трубчатых элементов обеспечивает легкую конструкцию при сохранении высокой грузоподъемности.

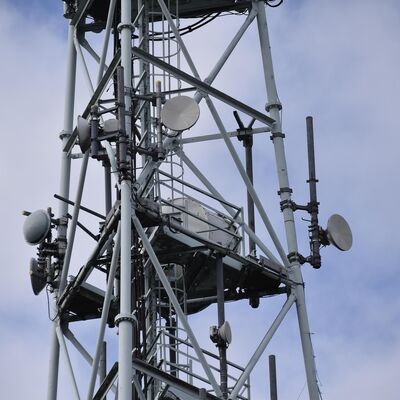

Как установить антенну MW на трехногую стальную трубчатую башню?

Монтаж микроволновой тарелки (MW) на трехножной стальной трубчатой башне следует безопасному, стандартизированному процессу, соответствующему конструктивному дизайну башни и отраслевым стандартам:

1. Проверка до установки: Подтвердить грузоподъемность башни (по стандартам TIA-222-G и GB 50017) с тем, чтобы гарантировать, что она может поддерживать емкость MW, оборудование для монтажа и связанные с этим нагрузки.Проверьте предварительно установленные антенны башни (интегрированные аксессуары) на предмет сохранности конструкции.
2. Подготовка крепления: Используйте специальные антенные скобки башни (или специально изготовленные скобки, совместимые с трубчатой решеткой) и закрепите их за основными ногами башни или решеткой с использованием класса 8.8 высокопрочных болтов (ISO 898)Убедитесь, что скобки выровнены с предполагаемым маршрутом связи точка-точка и затянуты до указанного крутящего момента.
3. Подъем тарелок и их расположение: Использовать краны или специальное подъемное оборудование для подъема диски MW на целевую высоту (обычно вблизи верхних участков башни или на платформе обслуживания).Регулировать азимут и высоту тарелки, чтобы выровнять с получающей/передающей конечной точкой, с использованием лазерных инструментов выравнивания для точности.
4. Безопасное закрепление: Прикрепите дисплей MW к установленным скобкам с использованием совместимого оборудования, обеспечивая плотное, без колебаний соединение.1 стандарты сварки и крепления.
5. Кабельное маршрутизация: направлять сигналы и кабели питания через интегрированные системы управления кабелями башни (или по защищенным путям на решетке) для предотвращения воздействия на окружающую среду.Убедитесь, что кабели надлежащим образом изолированы и водонепроницаемы в точках подключения.
6. Заключительная проверка: Провести визуальную проверку блюда, скоб и соединений для подтверждения стабильности. Испытать передачу сигнала для проверки выравнивания и функциональности. Придерживаться протоколов безопасности (например,защиту от падения работников) на всем участке установки.

Главная структура трехногих трубчатых стальных башен?

Основная конструкция трехножной стальной трубчатой башни - это самоподдерживающаяся система с треугольной рамой, предназначенная для стабильности, несущей нагрузки и аэродинамической эффективности.состоящий из трех основных компонентов:

• Три вертикальных трубчатых ноги: основные несущие элементы, изготовленные из цепных или сварных стальных труб (соответствующих стандартам Q345B/ASTM A500).Эти ножки переносят общий вес башни (включая оборудование и нагрузки на окружающую среду) на фундамент.
• Проводные решетчатые решетки: мелкие полые стальные трубы, соединяющие три основных ножки горизонтально и диагонально.и уменьшает сопротивление ветра, образуя характерную решетку башни.
• Конические соединения рамы и фланца: Башня постепенно сужается от основания к вершине (более широкая основа, более узкая вершина), чтобы оптимизировать сопротивление сильным ветрам (до 200 км / ч) и землетрясениям.Сегменты башни соединяются с помощью высокопрочных болтовых фланцев, обеспечивая безопасную сборку и снижение рисков технического обслуживания.

Эти компоненты образуют структурную основу, с интегрированными аксессуарами (например, платформами, лестницами), добавляющими функциональную поддержку без ущерба для целостности основной структуры.

Платформа, лестница

А. Платформа

• Цель: служит стабильной поднятой рабочей зоной для установки, обслуживания или проверки антенн, датчиков или другого оборудования.Он также обеспечивает безопасное место отдыха для рабочих во время доступа к башне..
• Особенности конструкции: изготовлены из оцинкованной стали (по ASTM A123 для коррозионной стойкости) и интегрированы в решетчатую конструкцию на заданных высотах.Оборудованы ограждениями безопасности для предотвращения падения и нескользящих поверхностей для стабильности работника. Проектированы для поддержания веса рабочих, инструментов и оборудования, соответствующих общей грузоподъемности башни.
• Ключевое преимущество: стратегически расположены вблизи мест установки оборудования для оптимизации работ по техническому обслуживанию и повышения эффективности эксплуатации.

B. Лестница

• Цель: Специальная система безопасного доступа, которая позволяет работникам подниматься по башне, чтобы добраться до платформ, оборудования или верхних секций для установки, проверки или ремонта.
• Особенности конструкции: Изготовлены из оцинкованной стали для прочности и коррозионной стойкости, с равномерно расставленными ступеньками (по отраслевым стандартам безопасности) для комфортного подъема.., кабельные провода для решеток безопасности) для минимизации риска падения в соответствии с конструкционной спецификацией башни "противопадная лестница".обеспечение безопасногоУстойчивый путь.
• Соответствие: Проектированы в соответствии с правилами безопасности и стандартами конструкции башни (например, TIA-222-G, GB 50017), приоритетом которых является защита работников при вертикальном доступе.

Вместе платформа и лестница повышают удобство использования башни, обеспечивая безопасный и эффективный доступ к высоковольтному оборудованию.поддержка текущей эксплуатации и технического обслуживания при соблюдении требований промышленности в области безопасности и долговечности.

Пожалуйста, нажмите здесь для получения дополнительной информации!!!

Посещения клиентов

Сборка,Испытания стальных цилиндровых башен

Сертификации

Пожалуйста, нажмите здесь для получения дополнительной информации!!!

Типы продуктов и преимущества

Самоподдерживающаяся башня 
Самоподдерживающаяся башня обычно состоит из трех или четырех ступеней, а ее материал - стальная труба или угловая сталь.и угловой стальной башни соединены гайками и болтами.
Особенности:
1Малый коэффициент нагрузки ветра, сильное сопротивление ветра.
2.Сохранить земельные ресурсы, удобное местоположение.
Удобная транспортировка и установка.

Стальная башня
Тюбная башня относится к самоподдерживающейся высокой стальной конструкции с колонной башни из стальных труб и секцией корпуса башни в треугольной форме.Его основные характеристики заключаются в том, что три трубки колонны башни сделаны из стальных труб и корпуса башни секции в треугольной форме, что является высокой стальной конструкцией, отличающейся от угловой стали.

Монопольная башня 
Однотрубная башня, также называемая монопольной башней, является широко используемым типом, с красивым внешним видом, охватывающим небольшую площадь от 9 до 18 квадратных метров, экономически эффективным,и принимается большинством. корпус башни принять более разумный раздел, который соединен через высокую прочность болт. Он имеет характеристики простой установки и может адаптироваться к различным сложным полевой площадке.

Башня с гидом 
Станционная башня имеет необычный внешний вид, и ее основная особенность заключается в укреплении с помощью стальной проволоки.Он легче и дешевле остальных.Он очень подходит для широких географических районов.

Станция охраны
Сторожевая башня - это многофункциональное здание, которое в основном используется для наблюдения за окружающей средой и играет важную роль во многих областях.Его дизайн подчеркивает гармонию и единство с природойНаблюдательные башни обычно состоят из корпусов башен, платформ, башен и лестниц.с компактными и прочными конструкциями.

Камуфлированная деревянная башня
Камуфлированная деревянная башня - это также своего рода искусственная башня из бионических деревьев, на базе похожая на настоящую, плюс тщательный дизайн, когда она помещается среди настоящих деревьев в зоне осмотра достопримечательностей,парк и площадь, это будет частью природы.
Особенности:
1- Уникальная структура и великолепный внешний вид.
2Сильная конструктивная стабильность и длительный срок службы.
3Небольшая площадь и большой экономический эффект.

Наши услуги

JIAYAO CO., LTD. является профессиональным производителем телекоммуникационных башен и одобрен ISO9001. Мы стремимся предоставить клиентам наиболее оптимизированные решения и лучшую коммуникационную башню.Многие продукты были экспортированы в США., Европы и 55 других стран.
Мы специализируемся на проектировании и производстве угловой стальной башни, трубной стальной башни, монопольной башни, башни сосновых деревьев, гипсовой башни и сторожевой башни.лабораторияНаши сырьевые материалы поступают из известных сталелитейных заводов в Китае: HBIS Group, Baowu Steel Group, Shougang Group.
