16 24 32M Минимальное обслуживание 3-ногая трубчатая оцинкованная стальная наружная 5G 4G спутниковая телекоммуникационная башня с низким уровнем обслуживания

Мы специализируемся на проектировании и производстве стальных башен по индивидуальному заказу для телекоммуникационных, мониторинговых, наблюдательных и охранных целей. Ниже приведена подробная информация о продукте:

1. Ключевые детали:
Место происхождения: Хэбэй, Китай (материк); Торговая марка: Jaoyao или OEM; Номер модели: Телекоммуникационная башня
Обработка поверхности: горячее цинкование или покраска.
2. Упаковка и доставка:
Детали упаковки: Телекоммуникационная башня будет упакована в оцинкованные ленты в соответствии с требованиями клиента.
Доставка: Отправка в течение 20 дней после оплаты из порта Тяньцзинь
Элементы башни: Одна стальная башня разделена на несколько пакетов.
Болты: Упаковочный материал - прочный нейлоновый мешок или стальной барабан.
3. Технические данные

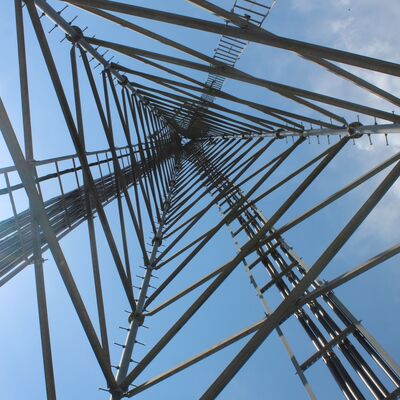

Какова решетчатая структура 3-ножной трубчатой стальной башни?

Решетчатая структура 3-ножной трубчатой стальной башни представляет собой ферменную конструкцию, соединяющую три вертикальные трубчатые опоры башни. Состоящие из более мелких полых стальных труб (соответствующих материалу основной опоры, например, бесшовные/сварные стальные трубы), эти решетчатые элементы образуют перекрестные горизонтальные и диагональные соединения между тремя опорами, создавая треугольный сетчатый узор по всей высоте башни. Эта структура работает совместно с конической конструкцией башни (шире у основания, уже наверху) для равномерного распределения вертикальных нагрузок (вес башни, вес оборудования) и боковых сил (ветер, сейсмическая активность) по трем опорам. Трубчатая решетка не только повышает структурную жесткость и стабильность, но и оптимизирует аэродинамические характеристики — снижая сопротивление ветра на 30% по сравнению с традиционными решетчатыми конструкциями из угловой стали — что делает башню высокоадаптивной к суровым или ветреным условиям. Кроме того, использование трубчатых элементов обеспечивает легкий вес конструкции при сохранении высокой несущей способности.

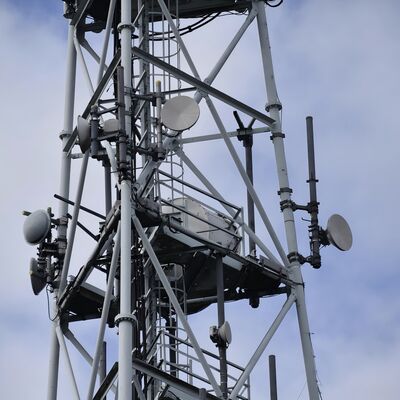

Как установить микроволновую (МВ) антенну на 3-ножную трубчатую стальную башню?

Установка микроволновой (МВ) антенны на 3-ножную трубчатую стальную башню осуществляется по безопасному, стандартизированному процессу, соответствующему конструктивной схеме башни и отраслевым стандартам:

1. Предварительная проверка перед установкой: Подтвердите несущую способность башни (согласно стандартам TIA-222-G и GB 50017), чтобы убедиться, что она может выдержать МВ антенну, монтажное оборудование и связанные с ними нагрузки. Проверьте предварительно установленные кронштейны антенны башни (интегрированные аксессуары) на структурную целостность.
2. Подготовка кронштейна: Используйте специальные кронштейны антенны башни (или изготовленные на заказ кронштейны, совместимые с трубчатой решеткой) и закрепите их на основных опорах башни или решетчатых фермах с помощью высокопрочных болтов класса 8.8 (ISO 898). Убедитесь, что кронштейны выровнены с предполагаемым путем прямой связи и затянуты с требуемым моментом.
3. Подъем и позиционирование антенны: Используйте краны или специализированное подъемное оборудование для подъема МВ антенны на целевую высоту (обычно в верхней части башни или на сервисной платформе). Отрегулируйте азимут и угол возвышения антенны для выравнивания с принимающим/передающим конечным устройством, используя лазерные инструменты для точности.
4. Надежное крепление: Прикрепите МВ антенну к установленным кронштейнам с помощью совместимого оборудования, обеспечивая плотное, без люфта соединение. Повторно проверьте момент затяжки болтов с помощью калиброванных инструментов в соответствии со стандартами сварки и крепления AWS D1.1.
5. Прокладка кабелей: Проложите сигнальные и силовые кабели антенны через интегрированные системы управления кабелями башни (или вдоль защищенных путей на решетчатой конструкции), чтобы избежать воздействия окружающей среды. Убедитесь, что кабели должным образом изолированы и водонепроницаемы в точках соединения.
6. Финальная проверка: Проведите визуальный осмотр антенны, кронштейнов и соединений для подтверждения стабильности. Проверьте передачу сигнала, чтобы убедиться в правильности выравнивания и функциональности. Соблюдайте протоколы безопасности (например, защиту от падения для рабочих) на протяжении всего процесса установки.

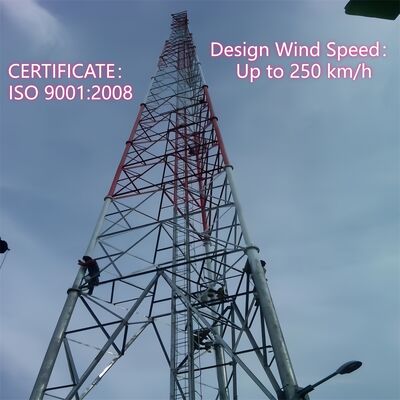

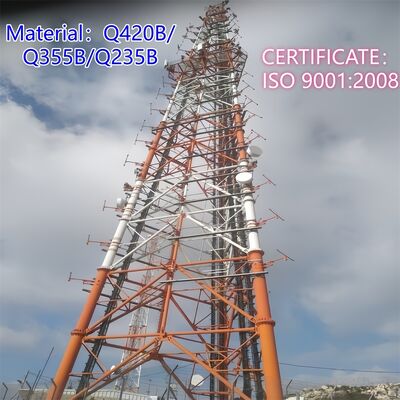

Основная конструкция 3-ножной трубчатой стальной башни?

Основная конструкция 3-ножной трубчатой стальной башни представляет собой самонесущую систему с треугольным каркасом, разработанную для обеспечения стабильности, несущей способности и аэродинамической эффективности, состоящую из трех основных компонентов:

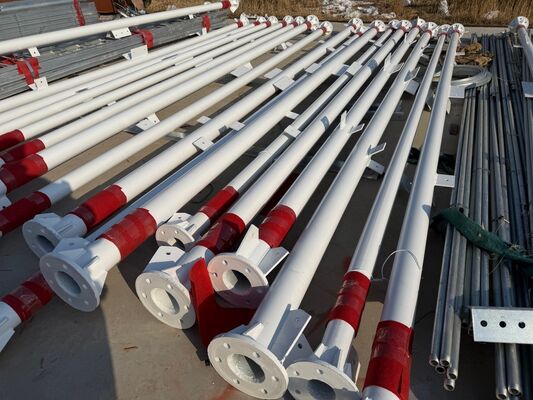

• Три вертикальные трубчатые опоры: Основные несущие элементы, изготовленные из бесшовных или сварных стальных труб (соответствующих стандартам Q345B/ASTM A500). Расположенные в треугольной конфигурации, эти опоры передают общий вес башни (включая оборудование и нагрузки окружающей среды) на фундамент.
• Трубчатые решетчатые фермы: Более мелкие полые стальные трубы, соединяющие три основные опоры по горизонтали и диагонали. Эта перекрестная ферменная система равномерно распределяет нагрузки, повышает структурную жесткость и снижает сопротивление ветру, образуя характерный решетчатый узор башни.
• Конический каркас и фланцевые соединения: Башня постепенно сужается от основания к вершине (шире у основания, уже наверху) для оптимизации сопротивления сильным ветрам (до 200 км/ч) и землетрясениям. Сегменты башни соединяются высокопрочными болтовыми фланцами, обеспечивая надежную сборку и снижая риски обслуживания.

Эти компоненты образуют структурный каркас, а интегрированные аксессуары (например, платформы, лестницы) добавляют функциональную поддержку без ущерба для целостности основной конструкции.

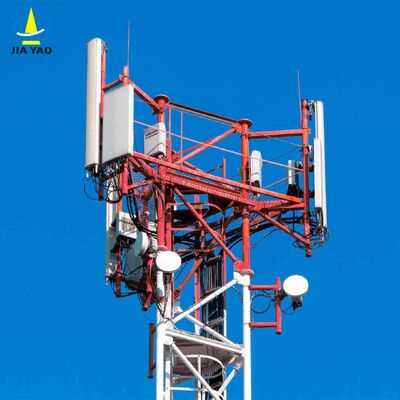

Платформа, лестница

А. Платформа

• Назначение: Служит устойчивой рабочей площадкой на высоте для установки, обслуживания или осмотра МВ антенн, антенн, датчиков или другого оборудования. Также обеспечивает безопасное место отдыха для рабочих во время доступа к башне.
• Особенности конструкции: Изготовлена из оцинкованной стали (согласно ASTM A123 для коррозионной стойкости) и интегрирована в решетчатую конструкцию на заданных высотах. Оборудована защитными ограждениями для предотвращения падений и нескользящими поверхностями для устойчивости рабочих. Рассчитана на вес рабочих, инструментов и оборудования, в соответствии с общей несущей способностью башни. Может включать люки для легкого перемещения между секциями башни.
• Ключевое преимущество: Стратегически расположена рядом с точками крепления оборудования для оптимизации задач обслуживания, повышения операционной эффективности.

Б. Лестница

• Назначение: Специальная система безопасного доступа, позволяющая рабочим подниматься по башне для доступа к платформам, оборудованию или верхним секциям для установки, осмотра или ремонта.
• Особенности конструкции: Изготовлена из оцинкованной стали для долговечности и коррозионной стойкости, с равномерно расположенными ступенями (согласно отраслевым стандартам безопасности) для удобного подъема. Оборудована противоскользящими механизмами (например, направляющими для страховочных тросов) для минимизации риска падения — в соответствии со спецификацией башни "лестница против падения". Вертикально крепится к основным опорам или решетчатым фермам, обеспечивая безопасный и устойчивый путь.
• Соответствие требованиям: Разработана в соответствии с нормами безопасности и стандартами проектирования башен (например, TIA-222-G, GB 50017), уделяя первостепенное внимание защите рабочих при вертикальном доступе.

Вместе платформа и лестница повышают удобство использования башни, обеспечивая безопасный и эффективный доступ к оборудованию на большой высоте, поддерживая текущую эксплуатацию и техническое обслуживание при соблюдении отраслевых требований безопасности и долговечности.

Нажмите здесь для получения дополнительной информации!!!

Посещения клиентов

Сборка,Испытание оцинкованной стальной башни

Сертификаты

Нажмите здесь для получения дополнительной информации!!!

Типы индивидуальных продуктов и преимущества

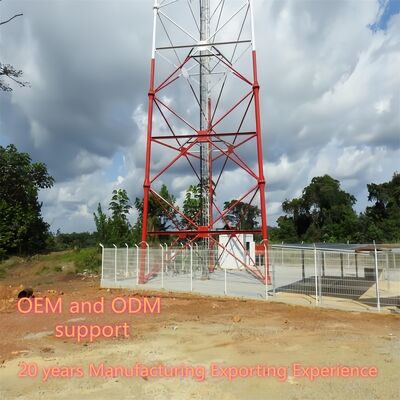

Самонесущая башня 
Самонесущая башня обычно представляет собой 3- или 4-ножную башню, а ее материал — стальная труба или уголковая сталь. Что касается соединения, трубчатая башня соединяется фланцем, а башня из уголковой стали — гайками и болтами. 
Особенности: 
1. Малый коэффициент ветровой нагрузки, высокая ветроустойчивость. 
2. Экономия земельных ресурсов, удобное расположение. 
Удобная транспортировка и монтаж. 

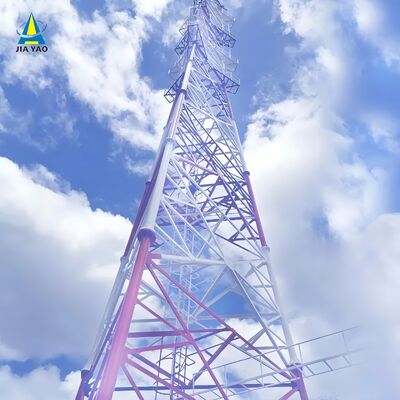

Трубчатая стальная башня
Трубчатая башня относится к самонесущей высотной стальной конструкции с колонной башни из стальных труб и секцией корпуса башни треугольной формы. Ее основные характеристики заключаются в том, что три колонны трубчатой башни изготовлены из стальных труб, а секция корпуса башни имеет треугольную форму, что отличает ее от башни из уголковой стали. 

Монопольная башня 
Однотрубная башня, также называемая монопольной башней, является распространенным типом, с красивым внешним видом, занимающая небольшую площадь от 9 до 18 квадратных метров, экономически эффективная, и используется большинством строительных компаний. Корпус башни имеет более разумное сечение, которое соединяется высокопрочным болтом. Она отличается простотой монтажа и может адаптироваться к различным сложным условиям площадки. 

Оттяжная башня 
Оттяжная башня имеет новый внешний вид, и ее главной особенностью является усиление с помощью стальных оттяжек. Оттяжная башня является распространенным типом коммуникационной башни, экономичной и практичной. Она легче и дешевле других. Она очень подходит для обширных географических районов. 

Сторожевая башня
Сторожевая башня — это многофункциональное сооружение, в основном используемое для наблюдения за окружающей средой и играющее важную роль в различных областях. Ее дизайн подчеркивает гармонию и единство с природной средой, а архитектурный стиль обычно соответствует окружающей среде. Наблюдательные башни обычно состоят из корпуса башни, платформ, башен и лестниц, с компактной и прочной конструкцией.

Камуфлированная башня-дерево
Камуфлированная башня-дерево также является своего рода искусственным деревом, имитирующим башню-дерево, на основе, похожей на настоящую, плюс тщательный дизайн, когда она размещается среди настоящих деревьев в зоне отдыха, парке и на площади, она станет частью природы. 
Особенности: 
1. Изысканная структура и великолепный внешний вид. 
2. Высокая структурная стабильность и длительный срок службы. 
3. Малая занимаемая площадь и большой экономический эффект.

Наши услуги

JIAYAO CO., LTD. является профессиональным производителем телекоммуникационных башен, сертифицированным по ISO9001. Мы стремимся предоставлять клиентам наиболее оптимизированные решения и лучшие коммуникационные башни. Многие продукты были экспортированы в США, Европу и другие 55 стран.
Мы специализируемся на проектировании и производстве башен из уголковой стали, трубчатых стальных башен, монопольных башен, башен в виде сосны, оттяжных башен и сторожевых башен. Наши отделы включают проектирование, НИОКР, инспекцию, лабораторию, контроль качества, цинкование и отдел стальных башен. Наше сырье поступает от известных сталелитейных заводов Китая: HBIS Group, Baowu Steel Group, Shougang Group.
​
