15-60-метровая вантовая вышка для гидрологического мониторинга и дистанционной передачи данных

Основные структурные и конструктивные особенности

• Тонкий корпус башни: Построен как трубчатая или решетчатая стальная конструкция (уже более узкая, чем самоподдерживающиеся башни), с конической формой для оптимизации распределения нагрузки.

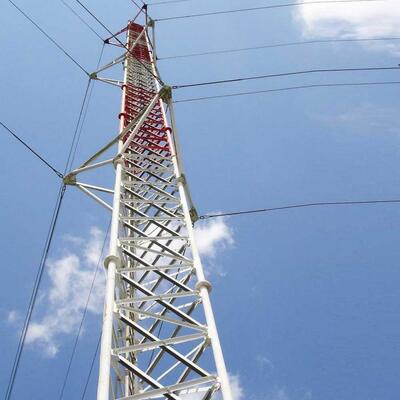

• Система Guy Wire: Несколько наборов стальных кабелей прикрепляются к мачте с интервалом 20-30 м, закреплены к земле под углом 45-60° для сопротивления ветру/сейсмическим силам.

• Диапазон высоты: Протяженность от 30 м до более 200 м (выше, чем большинство самоподдерживающих башен), настраиваема для конкретных потребностей.

• Аксессуары: Включает в себя лестницы для подъема, подвески для антенн, кабельные поддоны и авиационные предупреждающие огни (для высоты > 60 м).

Основные материалы и стандарты

• Корпус башни: Оцинкованная конструкционная сталь (ASTM A36/S235JR) для устойчивости и прочности к коррозии.

• Гай Вайрс: Высокопрочные стальные кабели (ASTM A475) с цинковым/полимерным покрытием для повышения долговечности.

• Анкеры: Тяжелые бетонные/стальные якорь для крепления проводов, предназначенные для натяжных нагрузок.

• Соответствие: Следует IEC 62305 (защита от молнии) и местным кодексам безопасности зданий.

Основные сценарии применения

• Радиовещание/телекоммуникации: поддерживает телевизионные/радио антенны и дальние микроволновые передатчики (максимизирует охват сигнала через высоту).

• Метеорологическое наблюдение: Содержит датчики погоды/радар на больших высотах для получения точных атмосферных данных.

• Авиационная навигация: устанавливает авиационные маяки в отдаленных районах (горы, побережья).

• Научные исследования: Развертывает атмосферные приборы (мониторы озона) над наземными помехами.

1Спецификации

Что такое башня "Бодэй" из "Человек с проволокой"?

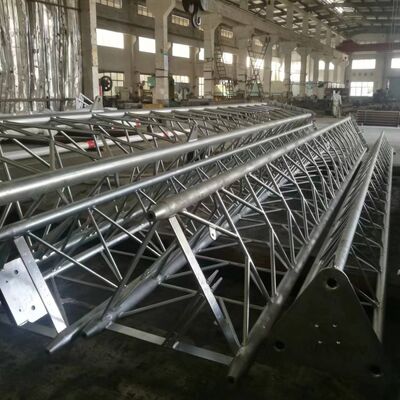

корпус башни проволочной башни (мачтовая башня) - это центральная, тонкая несущая конструкция, которая поддерживает антенны, датчики или другое оборудование,полагаясь на внешние провода для боковой стабильности (вместо самоподдерживающейся жесткости). Обычно построен кактрубчатая или решетчатая стальная рама, он узче самоподдерживающих башен и имеет коническую конструкцию (шире в основании, узче вверху) для оптимизации распределения нагрузки и сопротивления ветру.Корпус башни изготовлен из оцинкованной конструктивной стали (соответствующей стандартам ASTM A36/S235JR) для обеспечения коррозионной стойкости и долгосрочной долговечности в наружной средеОн служит основой для монтажа ключевых аксессуаров, таких как лестницы, антенны и кабельные поддоны.и его модульная конструкция позволяет настраивать высоты от 30 м до более 200 м, адаптированные для таких приложений, как телерадиовещание, телекоммуникации или метеорологический мониторинг.

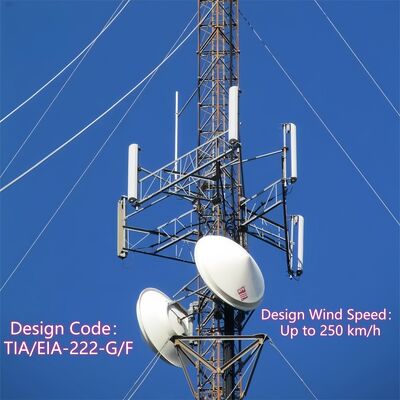

Как установить антенну на вышку?

Монтаж антенны на проволочной башне следует структурированному, безопасному процессу, согласованному с дизайном башни и отраслевыми стандартами:

1. Предварительная подготовка к установке: Проверьте грузоподъемность башни, чтобы убедиться, что она может выдержать вес антенны (включая оборудование и связанные кабели).или свободные соединения, и подтвердить соответствие местным нормативам безопасности (например, IEC 62305 для защиты от молнии).
2. Установка монтажа антенны: Прикрепить специальные подвески антенны (интегрированные принадлежности башни) к заранее определенным точкам корпуса башни.Эти крепежи обычно закрепляются с помощью высокопрочных болтов, совместимых с оцинкованной стальной структурой башни., обеспечивая прочное соединение, которое выдерживает силы ветра и вибрации.
3. Подъем и позиционирование антенны: Использовать краны или специальное подъемное оборудование для подъема антенны на целевую высоту (стратегически выбранный для оптимального охвата сигнала).Выровнять антенну с предполагаемым направлением передачи/приёма, используя лазерные инструменты или габариты для точности.
4. Защита антенныЗакрепите антенну к заранее установленным крепежам с помощью совместимого оборудования, затягивая болты до указанного крутящего момента, чтобы предотвратить движение.без колебаний, которые могут повлиять на производительность или структурную целостность.
5. Кабельное маршрутизация и интеграция: проводка кабелей или питателей через встроенные в башню кабельные поддоны для защиты от ущерба окружающей среде.обеспечение надлежащей изоляции и гидроизоляции в точках подключения.
6. Заключительная проверка: Провести визуальную проверку антенны, креплений и кабелей для подтверждения безопасной установки.и обеспечить все протоколы безопасности (e(например, защита от падения работников) соблюдаются на протяжении всего процесса.

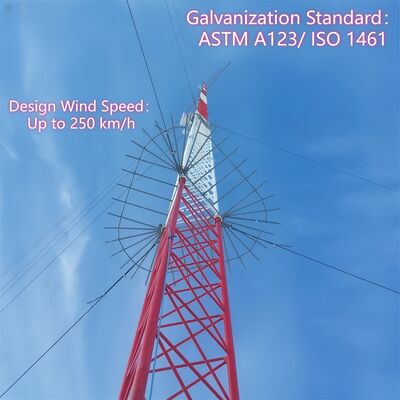

Что такое антискалолазающее устройство на проволочной башне?

Антискалочное устройство для проволочной башни - это специализированный компонент безопасности, установленный на корпусе башни для предотвращения несанкционированного доступа и снижения риска падения.

• Антиподъемные ошейники/юбки: Круговые или конические стальные барьеры, установленные вблизи основания башни (обычно на высоте 2-3 м над землей), чтобы блокировать попытки восхождения, отказываясь от рукоятки или стопы.
• Стремительные средства с шипами или шипами: Нелетальные, острые стальные крепления на нижних участках башни или лестницы, чтобы предотвратить несанкционированное восхождение.
• Закрытый доступ: Если башня оснащена панелью доступа на уровне земли или ступенькой входа, закрытые ворота ограничивают доступ только для сертифицированного персонала.

Эти устройства изготовлены из коррозионно-устойчивых материалов (например, оцинкованной стали, соответствующей корпусу башни), чтобы выдержать наружные условия.Их главная цель - повысить безопасность путем предотвращения случайного или преднамеренного подъема неподготовленными людьми., в соответствии с местными правилами безопасности зданий и смягчения ответственности операторов башен.

Как соединить проволоку и башню?

Подключение проводов к проволочной башне требует безопасного, грузоподъемного процесса, чтобы обеспечить эффективную стабилизацию башни от ветра и сейсмических сил:

1. Подготовка: Выбирайте провода из высокопрочных стальных кабелей (соответствующих ASTM A475) с цинковым или полимерным покрытием для долговечности.скобки, или скрещивания) с интервалом 20-30 м, как указано в конструкции башни.
2. Установка аппаратного обеспечения: Монтируйте тяжеломощные проволочные скобки или щели к заранее определенным точкам крепления башни с использованием высокопрочных болтов (совместимых с оцинкованной стальной конструкцией башни).Эти брекеты спроектированы, чтобы равномерно распределить напряжение по корпусу башни.
3. Окончание провода: Используйте профессиональные фитинги для окончания (например, рукава, кабельные зажимы или пальцы) для закрепления конца каждого провода.высокопрочные соединения, в то время как кабельные зажимы обеспечивают регулируемое напряжение.
4. Связь и напряжение: Прикрепите конечный конец провода к брекету башни с помощью цепи или булавки, чтобы обеспечить безопасное приспособление без ослабления.√ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √.
5. Проверка: Проверьте, что соединение выровнено с конической конструкцией башни и что провода напряжены равномерно (избегая чрезмерного затягивания, которое может напрягать корпус башни).Убедитесь, что оборудование и конечные фитинги устойчивы к коррозии и соответствуют стандартам безопасности башни.

Как соединить проволоку и якорный болт?

Соединение проводов с проводами с якорными болтами является критическим шагом для передачи напряжения провода на землю, обеспечивая стабильность башни:

1. Подготовка якоря: Убедитесь, что заземление (тяжелый бетонный или стальной закрепление, предназначенный для натяжных нагрузок) правильно установлено в земле под углом 45°60° относительно провода.Анкер должен быть полностью отвержден (для бетона) и надежно встроен, чтобы противостоять силовым силам.
2. Подсветка якорного болта: Убедитесь, что верхний болт якоря выступает над землей и прокручен для размещения оборудования для подключения.Шлем должен быть сделан из высокопрочной стали, чтобы выдержать напряжение провода.
3. Окончание провода: Окончите свободный конец провода с использованием тех же высокопрочных фитингов (зажимы, зажимы кабеля или пальчики), которые используются для соединения башни, обеспечивая надежный, несущий конец.
4. Сборка оборудования для подключения: Прикрепить поворотную связку (для регулирования напряжения) и оковы к завершенной проволоке парня.позволяет тонко настраивать напряжение провода.
5. Натягивание и закрепление: Используйте поворотную связку, чтобы напрячь проволоку до требуемой спецификации, гарантируя, что она сопротивляется боковым силам, не тянув якорь.блокировать поворотную связку козырьками или блокирующими гайками, чтобы предотвратить ослабление с течением времени.
6. Заключительная проверкаПроверьте, что соединение надежное, якорь не показывает никаких признаков движения, и провод выровнен под правильным углом 4560°. Проверьте коррозию на болт, оборудование,и окончание провода, обеспечивая соответствие IEC 62305 и местным кодексам безопасности.
