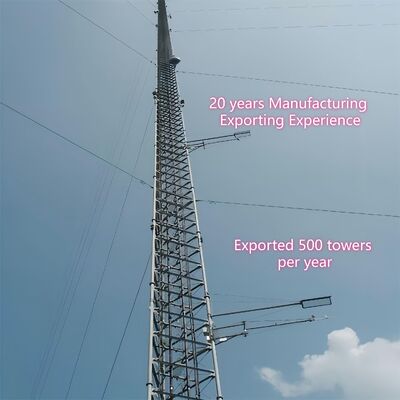

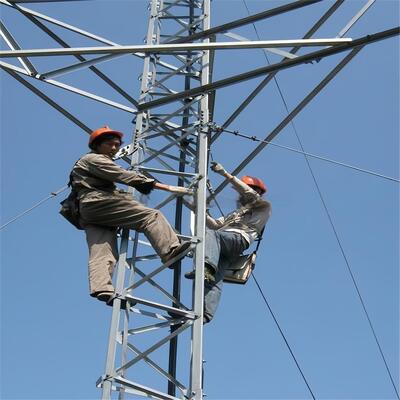

15-60 м стандартная свободностоящая мачта ICAO для навигационной и наземной связи

Основные конструктивные и проектные особенности

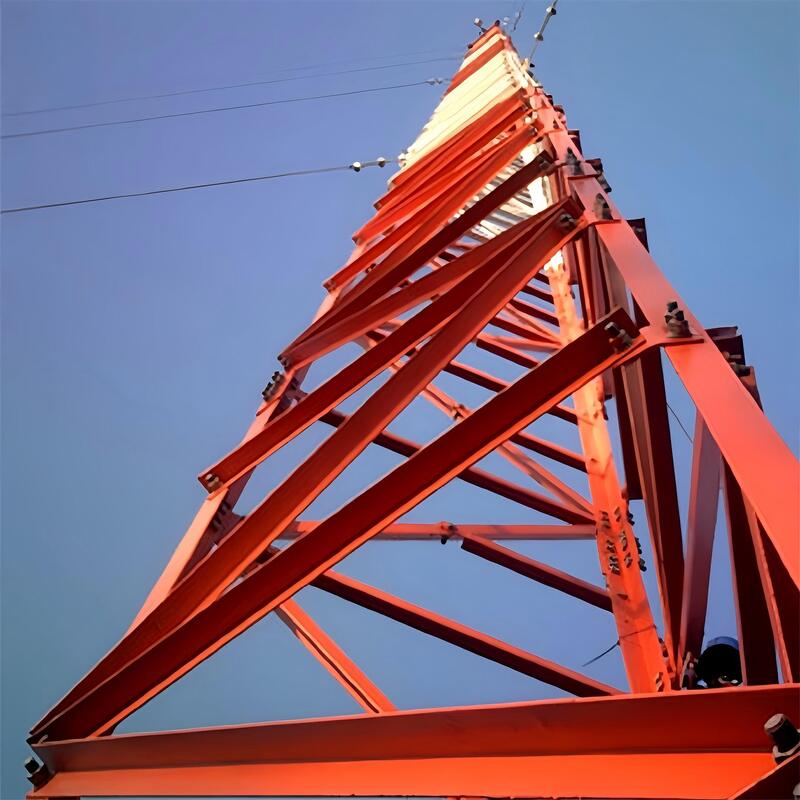

• Тонкий корпус башни: Изготовлен в виде трубчатой или решетчатой стальной конструкции (более узкой, чем у самонесущих башен) с конической формой для оптимизации распределения нагрузки.

• Система оттяжек: Несколько комплектов стальных тросов крепятся к мачте с интервалами 20–30 м, закрепляясь на земле под углами 45–60°, чтобы противостоять ветровым/сейсмическим нагрузкам.

• Диапазон высот: От 30 м до более 200 м (выше большинства самонесущих башен), настраивается в соответствии с конкретными потребностями.

• Аксессуары: Включают лестницы для подъема, крепления для антенн, кабельные лотки и авиационные сигнальные огни (для высот >60 м).

Ключевые материалы и стандарты

• Корпус башни: Оцинкованная конструкционная сталь (ASTM A36/S235JR) для коррозионной стойкости и прочности.

• Оттяжки: Высокопрочные стальные тросы (ASTM A475) с цинковым/полимерным покрытием для долговечности.

• Анкеры: Тяжелые бетонные/стальные анкеры для крепления тросов, рассчитанные на нагрузки на растяжение.

• Соответствие стандартам: Соответствует IEC 62305 (защита от молнии) и местным строительным нормам безопасности.

Основные сценарии применения

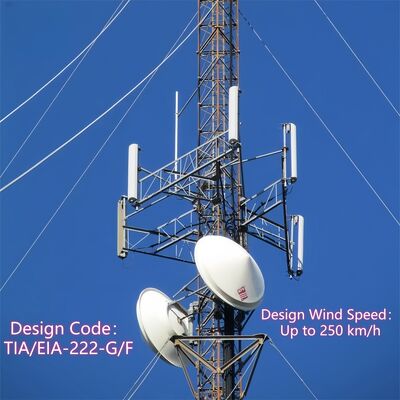

• Вещание/Телекоммуникации: Поддерживает антенны ТВ/радио и дальние микроволновые передатчики (максимизирует покрытие сигнала за счет высоты).

• Метеорологический мониторинг: Размещает метеорологические датчики/радары на больших высотах для получения точных атмосферных данных.

• Авиационная навигация: Устанавливает авиационные маяки в удаленных районах (горы, побережья).

• Научные исследования: Размещает атмосферные приборы (озонометры) выше уровня помех от земли.

1.Спецификации

Что такое корпус башни на оттяжках?

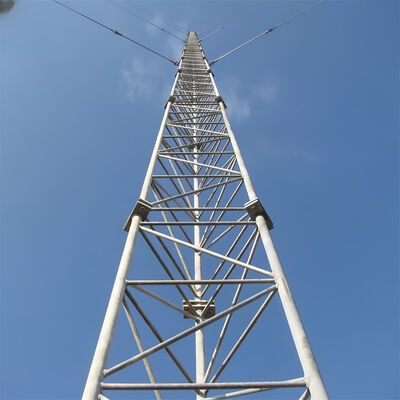

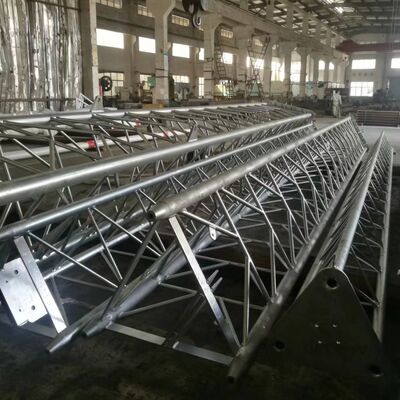

Корпус башни на оттяжках (мачтовая башня на оттяжках) — это центральная, тонкая несущая конструкция, которая поддерживает антенны, датчики или другое оборудование, полагаясь на внешние оттяжки для боковой устойчивости (а не на самонесущую жесткость). Обычно изготавливается в виде трубчатой или решетчатой стальной конструкции, она уже, чем самонесущие башни, и имеет коническую форму (шире у основания, уже наверху) для оптимизации распределения нагрузки и сопротивления ветру. Корпус башни изготавливается из оцинкованной конструкционной стали (соответствующей стандартам ASTM A36/S235JR) для обеспечения коррозионной стойкости и долговечности в наружных условиях. Он служит основанием для крепления ключевых аксессуаров, таких как лестницы для подъема, крепления для антенн и кабельные лотки, а его модульная конструкция позволяет настраивать высоту в диапазоне от 30 м до более 200 м, адаптируя ее для таких применений, как вещание, телекоммуникации или метеорологический мониторинг.

Как установить антенну на башню на оттяжках?

Установка антенны на башню на оттяжках — это структурированный, соответствующий требованиям безопасности процесс, соответствующий конструкции башни и отраслевым стандартам:

1. Предварительная подготовка: Проверьте несущую способность башни, чтобы убедиться, что она может выдержать вес антенны (включая оборудование и связанные кабели). Осмотрите корпус башни на предмет коррозии, структурных повреждений или ослабленных соединений и убедитесь в соответствии местным нормам безопасности (например, IEC 62305 для защиты от молнии).
2. Установка крепления антенны: Прикрепите специальные крепления для антенн (интегрированные аксессуары башни) к заранее определенным точкам на корпусе башни. Эти крепления обычно закрепляются высокопрочными болтами, совместимыми с оцинкованной стальной конструкцией башни, обеспечивая надежное соединение, выдерживающее ветровые нагрузки и вибрации.
3. Подъем и позиционирование антенны: Используйте краны или специальное подъемное оборудование для подъема антенны на целевую высоту (стратегически выбранную для оптимального покрытия сигнала). Выровняйте антенну в направлении предполагаемой передачи/приема, используя лазерные инструменты или измерители выравнивания для точности.
4. Крепление антенны: Закрепите антенну на предварительно установленных креплениях с помощью совместимого оборудования, затягивая болты до указанного момента, чтобы предотвратить смещение. Убедитесь, что антенна установлена ровно и устойчиво, без люфта, который может повлиять на производительность или структурную целостность.
5. Прокладка кабелей и интеграция: Проложите сигнальные кабели или фидеры через интегрированные кабельные лотки башни, чтобы защитить их от воздействия окружающей среды. Подключите кабели к антенне и проведите их вниз к наземному оборудованию, обеспечив надлежащую изоляцию и гидроизоляцию в точках соединения.
6. Финальная проверка: Проведите визуальный осмотр антенны, креплений и кабелей, чтобы убедиться в надежности установки. Проверьте передачу/прием сигнала антенны, чтобы подтвердить ее работоспособность, и убедитесь, что все меры безопасности (например, защита от падения для рабочих) соблюдаются на протяжении всего процесса.

Что такое устройство против лазания на башне на оттяжках?

Устройство против лазания для башни на оттяжках — это специальный элемент безопасности, установленный на корпусе башни для предотвращения несанкционированного доступа и снижения риска падения. Распространенные конструкции включают:

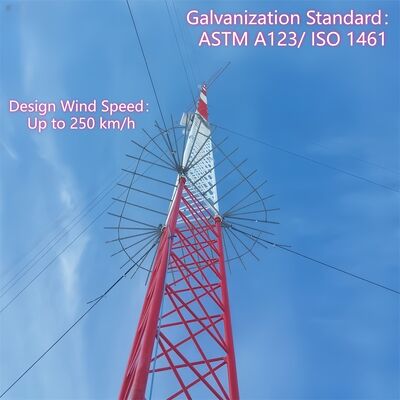

• Противолазательные воротники/юбки: Круглые или конические стальные барьеры, установленные у основания башни (обычно на высоте 2–3 м над землей), чтобы блокировать попытки лазания, лишая опор для рук или ног.
• Шипастые или зазубренные средства защиты: Нелетальные, заостренные стальные элементы на нижних секциях башни или лестницах, чтобы отпугнуть несанкционированное лазание.
• Запираемый доступ: Если башня оборудована люком доступа на уровне земли или входом на лестницу, запираемая дверь ограничивает доступ только для сертифицированного персонала.

Эти устройства изготавливаются из коррозионностойких материалов (например, оцинкованной стали, соответствующей корпусу башни) для устойчивости к наружным условиям. Их основная цель — повышение безопасности путем предотвращения случайного или преднамеренного лазания неподготовленными лицами, в соответствии с местными строительными нормами безопасности и снижением ответственности для операторов башен.

Как соединить оттяжку и башню на оттяжках?

Соединение оттяжек с башней на оттяжках включает безопасный, нагруженный процесс, чтобы гарантировать, что оттяжки могут эффективно стабилизировать башню против ветровых и сейсмических нагрузок:

1. Подготовка: Выберите оттяжки из высокопрочных стальных тросов (соответствующих ASTM A475) с цинковым или полимерным покрытием для долговечности. Убедитесь, что корпус башни имеет предварительно изготовленные точки крепления (например, проушины, кронштейны или траверсы) с интервалами 20–30 м, как указано в конструкции башни.
2. Установка крепежа оттяжки: Установите тяжелые кронштейны или серьги для оттяжек на предварительно обозначенные точки крепления башни, используя высокопрочные болты (совместимые с оцинкованной стальной конструкцией башни). Эти кронштейны спроектированы для равномерного распределения натяжения по корпусу башни.
3. Заделка троса: Используйте профессиональные заделочные фитинги (например, обжимные гильзы, зажимы для тросов или коуши) для закрепления конца каждой оттяжки. Обжимные гильзы обжимаются на тросе для создания постоянного, высокопрочного соединения, а зажимы для тросов обеспечивают регулируемое натяжение.
4. Соединение и натяжение: Прикрепите заделанный конец оттяжки к кронштейну башни с помощью шакла или пальца, обеспечив надежное соединение без провисания. Используйте натяжной инструмент (например, талреп или лебедку) для регулировки натяжения троса до проектной спецификации — это критически важно для балансировки боковых сил, действующих на башню.
5. Проверка: Убедитесь, что соединение выровнено с конической структурой башни и что трос натянут равномерно (избегая чрезмерного натяжения, которое может вызвать нагрузку на корпус башни). Убедитесь, что крепеж и заделочные фитинги коррозионностойкие и соответствуют стандартам безопасности башни.

Как соединить оттяжку и анкерный болт на оттяжках?

Соединение оттяжек с анкерными болтами на оттяжках (наземными анкерами) является критически важным шагом для передачи натяжения оттяжки на землю, обеспечивая устойчивость башни:

1. Подготовка анкера: Убедитесь, что наземный анкер (тяжелый бетонный или стальной анкер, рассчитанный на нагрузки на растяжение) правильно установлен в земле под углом 45–60° относительно оттяжки. Анкер должен быть полностью затвердевшим (для бетона) и надежно заглубленным, чтобы выдерживать силы выдергивания.
2. Вывод анкерного болта: Убедитесь, что верхний болт анкера (анкерный болт на оттяжках) выступает над землей и имеет резьбу для установки крепежа. Болт должен быть изготовлен из высокопрочной стали, чтобы выдерживать натяжение оттяжки.
3. Заделка троса: Заделайте свободный конец оттяжки с помощью тех же высокопрочных фитингов (обжимные гильзы, зажимы для тросов или коуши), что и при соединении с башней, обеспечив надежный, нагруженный конец.
4. Сборка крепежа: Прикрепите талреп (для регулировки натяжения) и шакл к заделанной оттяжке. Талреп соединяется с анкерным болтом на оттяжках через гайку или шайбу, позволяя точно регулировать натяжение троса.
5. Натяжение и закрепление: Используйте талреп для натяжения оттяжки до требуемой спецификации, убедившись, что он противостоит боковым силам, не вызывая выдергивания анкера. После натяжения зафиксируйте талреп шплинтами или контргайками, чтобы предотвратить его ослабление со временем.
6. Финальная проверка: Убедитесь, что соединение надежное, анкер не показывает признаков движения, а оттяжка выровнена под правильным углом 45–60°. Проверьте наличие коррозии на болте, крепеже и заделке троса, обеспечив соответствие IEC 62305 и местным нормам безопасности.
