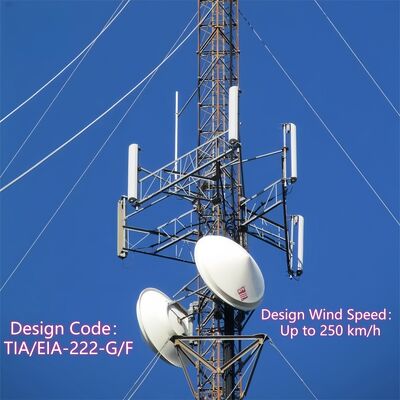

20-200-метровая высокомощная оцинкованная методом горячего цинкования мачта для передачи радио- и телевизионных сигналов

1. Технические характеристики

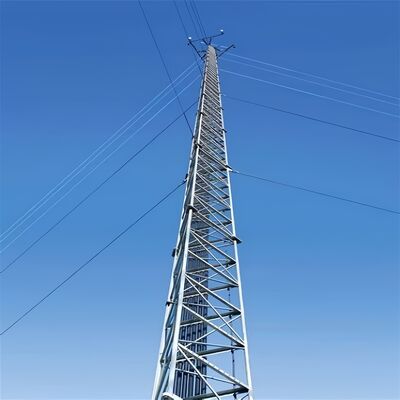

Что такое корпус вантовой башни?

Корпус вантовой башни (мачты с оттяжками) — это центральная, тонкая несущая конструкция, которая поддерживает антенны, датчики или другое оборудование, полагаясь на внешние оттяжки для боковой устойчивости (а не на самонесущую жесткость). Обычно изготавливается в видетрубчатой или решетчатой стальной конструкции, она уже самонесущих башен и имеет коническую форму (шире у основания, уже наверху) для оптимизации распределения нагрузки и сопротивления ветру. Корпус башни изготавливается из оцинкованной конструкционной стали (соответствующей стандартам ASTM A36/S235JR) для обеспечения коррозионной стойкости и долговечности в наружных условиях. Он служит основанием для крепления ключевых аксессуаров, таких как лестницы для подъема, крепления антенн и кабельные лотки, а его модульная конструкция позволяет настраивать высоту от 30 м до более 200 м, адаптируя к таким применениям, как вещание, телекоммуникации или метеорологический мониторинг.

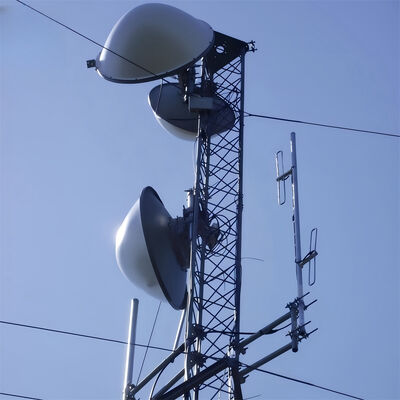

Как установить антенну на вантовую башню?

Установка антенны на вантовую башню осуществляется в соответствии со структурированным, безопасным процессом, соответствующим конструкции башни и отраслевым стандартам:

1. Предварительная подготовка: Проверьте несущую способность башни, чтобы убедиться, что она может выдержать вес антенны (включая крепеж и соответствующие кабели). Осмотрите корпус башни на предмет коррозии, структурных повреждений или ослабленных соединений и подтвердите соответствие местным нормам безопасности (например, IEC 62305 для защиты от молнии).
2. Установка крепления антенны: Прикрепите специальные крепления для антенны (интегрированные аксессуары башни) к заранее определенным точкам на корпусе башни. Эти крепления обычно закрепляются высокопрочными болтами, совместимыми с оцинкованной стальной конструкцией башни, обеспечивая надежное соединение, выдерживающее ветровые нагрузки и вибрации.
3. Подъем и позиционирование антенны: Используйте краны или специализированное подъемное оборудование для подъема антенны на целевую высоту (стратегически выбранную для оптимального покрытия сигнала). Выровняйте антенну в соответствии с предполагаемым направлением передачи/приема, используя лазерные инструменты или измерители выравнивания для точности.
4. Крепление антенны: Закрепите антенну на предварительно установленных креплениях с помощью совместимого крепежа, затягивая болты до требуемого момента, чтобы предотвратить смещение. Убедитесь, что антенна установлена ровно и стабильно, без люфта, который может повлиять на производительность или структурную целостность.
5. Прокладка и интеграция кабелей: Проложите сигнальные кабели или фидеры через интегрированные кабельные лотки башни для защиты их от воздействия окружающей среды. Подключите кабели к антенне и проведите их вниз к наземному оборудованию, обеспечив надлежащую изоляцию и гидроизоляцию в точках соединения.
6. Финальная проверка: Проведите визуальный осмотр антенны, креплений и кабелей, чтобы убедиться в надежности установки. Проверьте передачу/прием сигнала антенны, чтобы подтвердить ее работоспособность, и убедитесь, что все протоколы безопасности (например, защита от падения для рабочих) соблюдаются на протяжении всего процесса.

Что такое устройство против лазания на вантовой башне?

Устройство против лазания для вантовой башни — это специальный компонент безопасности, установленный на корпусе башни для предотвращения несанкционированного доступа и снижения риска падения. Распространенные конструкции включают:

• Противолазательные воротники/юбки: Круглые или конические стальные барьеры, установленные у основания башни (обычно на высоте 2–3 м над землей) для блокирования попыток лазания путем лишения опор для рук или ног.
• Шипованные или зазубренные средства защиты: Нелетальные, заостренные стальные насадки на нижних секциях башни или лестницах для предотвращения несанкционированного лазания.
• Запираемый доступ: Если башня оборудована люком доступа на уровне земли или входом по лестнице, запираемая дверь ограничивает доступ только для сертифицированного персонала.

Эти устройства изготавливаются из коррозионностойких материалов (например, оцинкованной стали, соответствующей корпусу башни) для противостояния наружным условиям. Их основная цель — повышение безопасности путем предотвращения случайного или преднамеренного лазания неподготовленными лицами, в соответствии с местными нормами безопасности зданий и снижения ответственности операторов башен.

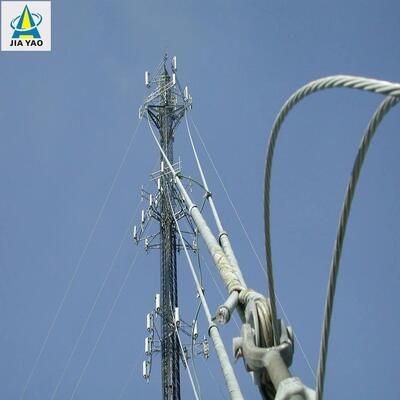

Как соединить оттяжку и вантовую башню?

Соединение оттяжек с вантавой башней включает в себя безопасный, нагруженный процесс, чтобы гарантировать, что оттяжки могут эффективно стабилизировать башню против ветровых и сейсмических нагрузок:

1. Подготовка: Выберите оттяжки из высокопрочных стальных тросов (соответствующих ASTM A475) с цинковым или полимерным покрытием для долговечности. Убедитесь, что корпус башни имеет предварительно изготовленные точки крепления (например, проушины, кронштейны или траверсы) с интервалом 20–30 м, как указано в конструкции башни.
2. Установка крепежа оттяжки: Установите прочные кронштейны или серьги для оттяжек на предварительно определенные точки крепления башни, используя высокопрочные болты (совместимые с оцинкованной стальной конструкцией башни). Эти кронштейны спроектированы для равномерного распределения натяжения по корпусу башни.
3. Заделка троса: Используйте профессиональные заделочные фитинги (например, обжимные гильзы, зажимы для тросов или коуши) для надежного закрепления конца каждой оттяжки. Обжимные гильзы обжимаются на тросе для постоянного, высокопрочного соединения, а зажимы для тросов обеспечивают регулируемое натяжение.
4. Соединение и натяжение: Прикрепите заделанный конец оттяжки к кронштейну башни с помощью скобы или пальца, обеспечив надежное соединение без провисания. Используйте натяжной инструмент (например, талреп или лебедку) для регулировки натяжения оттяжки до проектных спецификаций — это критически важно для балансировки боковых сил, действующих на башню.
5. Проверка: Убедитесь, что соединение выровнено с конической структурой башни и что оттяжка натянута равномерно (избегая чрезмерного натяжения, которое может вызвать нагрузку на корпус башни). Подтвердите, что крепеж и заделочные фитинги коррозионностойки и соответствуют стандартам безопасности башни.

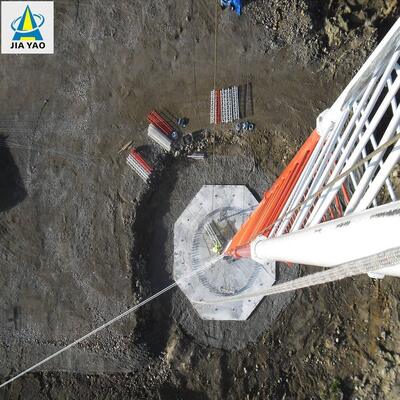

Как соединить оттяжку и анкерный болт оттяжки?

Соединение оттяжек с анкерными болтами оттяжек (наземными анкерами) является критически важным этапом для передачи натяжения оттяжки на землю, обеспечивая устойчивость башни:

1. Подготовка анкера: Убедитесь, что анкер (тяжелый бетонный или стальной анкер, рассчитанный на нагрузки на растяжение) правильно установлен в земле под углом 45–60° относительно оттяжки. Анкер должен быть полностью затвердевшим (для бетона) и надежно заглубленным для сопротивления выдергивающим нагрузкам.
2. Доступ к анкерному болту: Убедитесь, что верхний болт анкера (анкерный болт оттяжки) выступает над землей и имеет резьбу для установки крепежа. Болт должен быть изготовлен из высокопрочной стали для выдерживания натяжения оттяжки.
3. Заделка троса: Заделайте свободный конец оттяжки с помощью тех же высокопрочных фитингов (обжимные гильзы, зажимы для тросов или коуши), что и при соединении с башней, обеспечив надежный, нагруженный конец.
4. Сборка крепежа: Прикрепите талреп (для регулировки натяжения) и скобу к заделанной оттяжке. Талреп соединяется с анкерным болтом оттяжки через гайку или шайбу, позволяя точно настроить натяжение оттяжки.
5. Натяжение и закрепление: Используйте талреп для натяжения оттяжки до требуемых спецификаций, гарантируя, что она сопротивляется боковым силам, не выдергивая анкер. После натяжения зафиксируйте талреп шплинтами или контргайками, чтобы предотвратить его ослабление со временем.
6. Финальная проверка: Убедитесь, что соединение надежно, анкер не показывает признаков движения, а оттяжка выровнена под правильным углом 45–60°. Проверьте наличие коррозии на болте, крепеже и заделке троса, обеспечив соответствие IEC 62305 и местным нормам безопасности.

Нажмите здесь для получения дополнительной информации!!!!!!

3. Сотрудничающие клиенты

4. Сертификаты

5. Наши услуги

JIAYAO CO., LTD. — профессиональный производитель телекоммуникационных башен, одобренный ISO9001. Мы стремимся предоставлять клиентам наиболее оптимизированные решения и лучшие коммуникационные башни. Многие продукты были экспортированы в США, Европу и другие 55 стран.

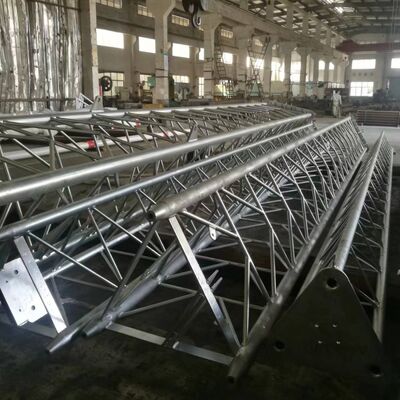

Мы специализируемся на проектировании и производстве башен из угловой стали, трубчатых стальных башен, монопольных башен, башен в виде сосны, вантовых башен и сторожевых башен. Наши отделы включают проектирование, НИОКР, инспекцию, лабораторию, контроль качества, цинкование и отдел стальных башен. Наше сырье поступает от известных сталелитейных заводов Китая: HBIS Group, Baowu Steel Group, Shougang Group.

Если вам это нужно, мы будем рады вам 24 часа в сутки!
