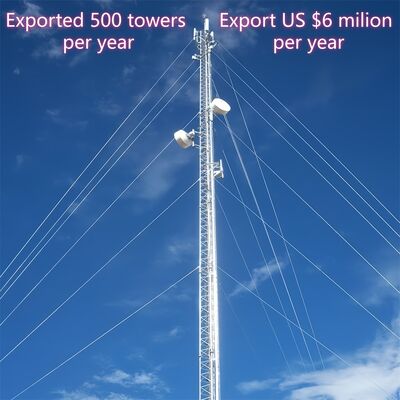

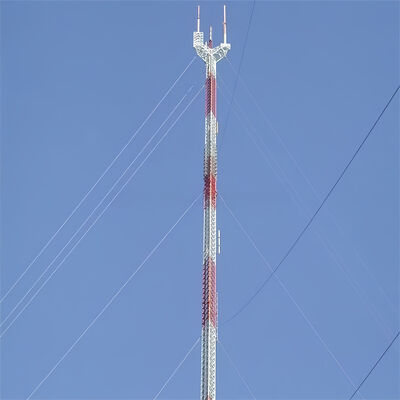

10-60-метровая легкая портативная растяжками башня для экстренной связи и временного покрытия мероприятий

1. Технические характеристики

Что такое корпус растяжками башни?

Корпус растяжками башни (мачты с растяжками) представляет собой центральную, тонкую несущую конструкцию, которая поддерживает антенны, датчики или другое оборудование, полагаясь на внешние растяжки для боковой устойчивости (вместо самонесущей жесткости). Обычно изготавливается в видетрубчатой или решетчатой стальной конструкции, она уже, чем самонесущие башни, и имеет коническую форму (шире у основания, уже наверху) для оптимизации распределения нагрузки и сопротивления ветру. Корпус башни изготавливается из оцинкованной конструкционной стали (соответствующей стандартам ASTM A36/S235JR) для обеспечения коррозионной стойкости и долговечности в наружных условиях. Он служит основанием для крепления ключевых аксессуаров, таких как лестницы, крепления для антенн и кабельные лотки, а его модульная конструкция позволяет настраивать высоту от 30 до более 200 метров, адаптируя к таким применениям, как вещание, телекоммуникации или метеорологический мониторинг.

Как установить антенну на растяжками башню?

Установка антенны на растяжками башню осуществляется в соответствии со структурированным, безопасным процессом, соответствующим конструкции башни и отраслевым стандартам:

1. Предварительная подготовка: Проверьте несущую способность башни, чтобы убедиться, что она может выдержать вес антенны (включая крепеж и связанные кабели). Осмотрите корпус башни на предмет коррозии, структурных повреждений или ослабленных соединений и подтвердите соответствие местным нормам безопасности (например, IEC 62305 для защиты от молнии).
2. Установка крепления антенны: Прикрепите специальные крепления для антенн (интегрированные аксессуары башни) к заранее обозначенным точкам на корпусе башни. Эти крепления обычно закрепляются с помощью высокопрочных болтов, совместимых с оцинкованной стальной конструкцией башни, обеспечивая надежное соединение, выдерживающее ветровые нагрузки и вибрации.
3. Подъем и позиционирование антенны: Используйте краны или специализированное подъемное оборудование для подъема антенны на заданную высоту (стратегически выбранную для оптимального покрытия сигнала). Выровняйте антенну в соответствии с предполагаемым направлением передачи/приема, используя лазерные инструменты или измерители выравнивания для точности.
4. Крепление антенны: Закрепите антенну на предварительно установленных креплениях с помощью совместимого крепежа, затягивая болты до требуемого момента, чтобы предотвратить смещение. Убедитесь, что антенна установлена ровно и стабильно, без люфта, который может повлиять на производительность или структурную целостность.
5. Прокладка и интеграция кабелей: Проложите сигнальные кабели или фидеры через интегрированные кабельные лотки башни для защиты их от воздействия окружающей среды. Подключите кабели к антенне и проведите их вниз к наземному оборудованию, обеспечив надлежащую изоляцию и гидроизоляцию в точках соединения.
6. Финальная проверка: Проведите визуальный осмотр антенны, креплений и кабелей, чтобы убедиться в надежности установки. Проверьте передачу/прием сигнала антенны, чтобы подтвердить функциональность, и убедитесь, что все протоколы безопасности (например, защита от падения для рабочих) соблюдаются на протяжении всего процесса.

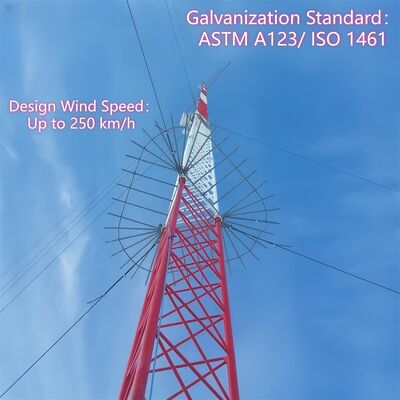

Что такое устройство против лазания на растяжками башне?

Устройство против лазания для растяжками башни - это специализированный компонент безопасности, установленный на корпусе башни для предотвращения несанкционированного доступа и снижения риска падения. Распространенные конструкции включают:

• Противолазательные воротники/юбки: Круглые или конические стальные барьеры, установленные у основания башни (обычно на высоте 2-3 метра над землей) для блокирования попыток лазания путем лишения опор для рук или ног.
• Шипованные или зазубренные средства защиты: Нелетальные, заостренные стальные насадки на нижних секциях башни или лестницах для предотвращения несанкционированного лазания.
• Запираемый доступ: Если башня оборудована люком доступа на уровне земли или входом по лестнице, запираемая дверь ограничивает доступ только для сертифицированного персонала.

Эти устройства изготавливаются из коррозионностойких материалов (например, оцинкованной стали, соответствующей корпусу башни) для противостояния наружным условиям. Их основная цель - повышение безопасности путем предотвращения случайного или преднамеренного лазания неподготовленными лицами, в соответствии с местными строительными нормами безопасности и снижением ответственности для операторов башен.

Как соединить растяжками и растяжками башню?

Соединение растяжек с растяжками башней включает в себя безопасный, нагруженный процесс, чтобы гарантировать, что растяжки могут эффективно стабилизировать башню против ветровых и сейсмических нагрузок:

1. Подготовка: Выберите растяжки из высокопрочных стальных тросов (соответствующих ASTM A475) с цинковым или полимерным покрытием для долговечности. Убедитесь, что корпус башни имеет предварительно изготовленные точки крепления (например, проушины, кронштейны или поперечные балки) с интервалом 20-30 метров, как указано в проекте башни.
2. Установка крепежа растяжек: Установите прочные кронштейны или серьги для растяжек на предварительно обозначенных точках крепления башни, используя высокопрочные болты (совместимые с оцинкованной стальной конструкцией башни). Эти кронштейны спроектированы для равномерного распределения натяжения по корпусу башни.
3. Заделка троса: Используйте профессиональные заделочные фитинги (например, обжимные гильзы, зажимы для тросов или коуши) для надежного закрепления конца каждой растяжки. Обжимные гильзы обжимаются на тросе для прочного, высокопрочного соединения, а зажимы для тросов обеспечивают регулируемое натяжение.
4. Соединение и натяжение: Прикрепите заделанный конец растяжки к кронштейну башни с помощью шакла или пальца, обеспечив надежное соединение без провисания. Используйте инструмент для натяжения (например, талреп или лебедку) для регулировки натяжения троса до проектной спецификации - это критически важно для балансировки боковых сил, действующих на башню.
5. Проверка: Убедитесь, что соединение выровнено с конической структурой башни и что трос натянут равномерно (избегая чрезмерного натяжения, которое может вызвать нагрузку на корпус башни). Подтвердите, что крепеж и заделочные фитинги коррозионностойкие и соответствуют стандартам безопасности башни.

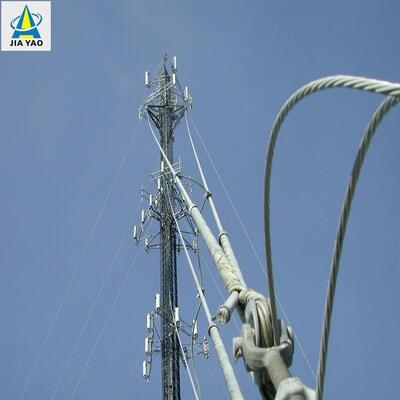

Как соединить растяжками и анкерный болт растяжками?

Соединение растяжек с анкерными болтами растяжками (наземными анкерами) является критически важным этапом для передачи натяжения растяжки на землю, обеспечивая устойчивость башни:

1. Подготовка анкера: Убедитесь, что наземный анкер (прочный бетонный или стальной анкер, рассчитанный на натяжные нагрузки) правильно установлен в земле под углом 45-60° относительно растяжки. Анкер должен быть полностью затвердевшим (для бетона) и надежно заглубленным для сопротивления выдергивающим усилиям.
2. Обнажение анкерного болта: Убедитесь, что верхний болт анкера (анкерный болт растяжками) выступает над землей и имеет резьбу для установки крепежа. Болт должен быть изготовлен из высокопрочной стали для выдерживания натяжения растяжки.
3. Заделка троса: Заделайте свободный конец растяжки с помощью тех же высокопрочных фитингов (обжимные гильзы, зажимы для тросов или коуши), что и при соединении с башней, обеспечив надежный, нагруженный конец.
4. Сборка крепежа: Прикрепите талреп (для регулировки натяжения) и шакл к заделанной растяжке. Талреп соединяется с анкерным болтом растяжками через гайку или шайбу, позволяя точно регулировать натяжение троса.
5. Натяжение и закрепление: Используйте талреп для натяжения растяжки до требуемой спецификации, убедившись, что она сопротивляется боковым силам, не вытягивая анкер. После натяжения зафиксируйте талреп шплинтами или контргайками, чтобы предотвратить ослабление со временем.
6. Финальная проверка: Убедитесь, что соединение надежное, анкер не показывает признаков движения, а растяжка выровнена под правильным углом 45-60°. Проверьте на наличие коррозии на болте, крепеже и заделке троса, обеспечив соответствие IEC 62305 и местным нормам безопасности.

Нажмите здесь для получения дополнительной информации!!!!!!

3. Сотрудничающие клиенты

4. Сертификаты

5. Наши услуги

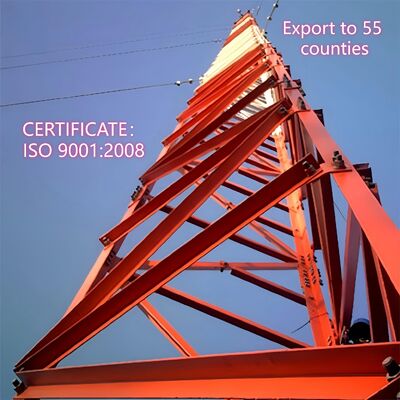

JIAYAO CO., LTD. является профессиональным производителем телекоммуникационных башен, одобренным ISO9001. Мы стремимся предоставлять клиентам наиболее оптимизированные решения и лучшие коммуникационные башни. Многие продукты были экспортированы в США, Европу и другие 55 стран.

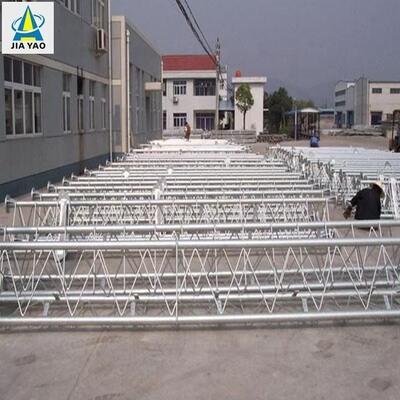

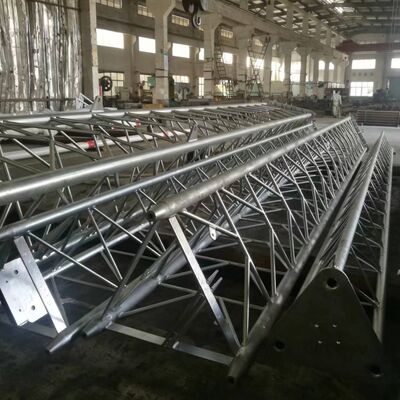

Мы специализируемся на проектировании и производстве башен из угловой стали, башен из трубчатой стали, монопольных башен, башен в виде сосны, растяжками башен и сторожевых башен. Наши отделы включают проектирование, НИОКР, инспекцию, лабораторию, контроль качества, гальванизацию и отделы стальных башен. Наше сырье поступает от известных сталелитейных заводов Китая: HBIS Group, Baowu Steel Group, Shougang Group.

Если вам это нужно, мы будем рады вам 24 часа в сутки!
