1. Спецификации

Что такое корпус мачты оттяжной башни?

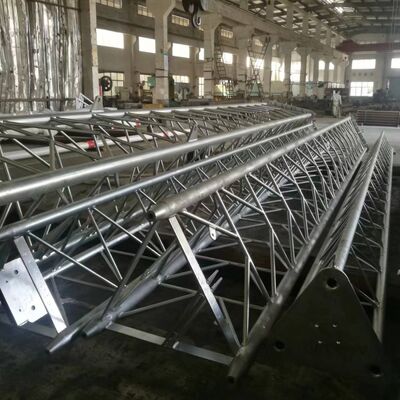

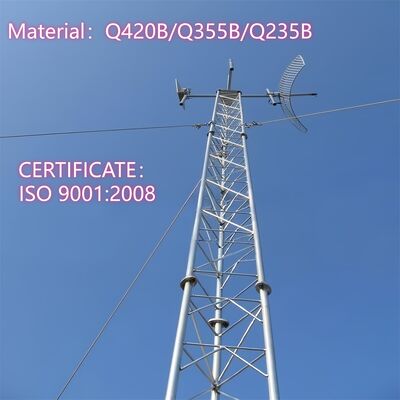

Корпус мачты оттяжной башни (мачты с оттяжками) представляет собой центральную, тонкую несущую конструкцию, которая поддерживает антенны, датчики или другое оборудование, полагаясь на внешние оттяжки для боковой устойчивости (а не на самонесущую жесткость). Обычно изготавливается в виде трубчатой или решетчатой стальной конструкции, она уже, чем самонесущие башни, и имеет коническую форму (шире у основания, уже наверху) для оптимизации распределения нагрузки и сопротивления ветру. Корпус мачты изготавливается из оцинкованной конструкционной стали (соответствующей стандартам ASTM A36/S235JR) для обеспечения коррозионной стойкости и долговечности в наружных условиях. Он служит основанием для крепления ключевых аксессуаров, таких как лестницы для подъема, крепления антенн и кабельные лотки, а его модульная конструкция позволяет настраивать высоту от 30 м до более 200 м, адаптируя к таким применениям, как вещание, телекоммуникации или метеорологический мониторинг.

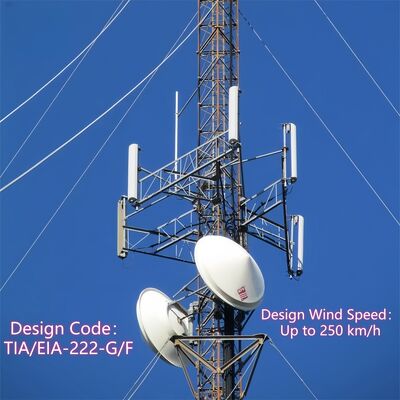

Как установить антенну на оттяжную башню?

Установка антенны на оттяжную башню осуществляется в соответствии со структурированным, безопасным процессом, соответствующим конструкции башни и отраслевым стандартам:

1. Предварительная подготовка: Проверьте несущую способность башни, чтобы убедиться, что она может выдержать вес антенны (включая оборудование и связанные кабели). Осмотрите корпус башни на предмет коррозии, структурных повреждений или ослабленных соединений и подтвердите соответствие местным нормам безопасности (например, IEC 62305 для защиты от молнии).
2. Установка крепления антенны: Прикрепите специальные крепления для антенны (интегрированные аксессуары башни) к предварительно обозначенным точкам на корпусе башни. Эти крепления обычно закрепляются с помощью высокопрочных болтов, совместимых с оцинкованной стальной конструкцией башни, обеспечивая надежное соединение, выдерживающее ветровые нагрузки и вибрации.
3. Подъем и позиционирование антенны: Используйте краны или специализированное подъемное оборудование для подъема антенны на целевую высоту (стратегически выбранную для оптимального покрытия сигнала). Выровняйте антенну в соответствии с предполагаемым направлением передачи/приема, используя лазерные инструменты или измерители выравнивания для точности.
4. Крепление антенны: Закрепите антенну на предварительно установленных креплениях с помощью совместимого оборудования, затягивая болты до требуемого момента, чтобы предотвратить смещение. Убедитесь, что антенна установлена ровно и стабильно, без люфта, который мог бы повлиять на производительность или структурную целостность.
5. Прокладка и интеграция кабелей: Проложите сигнальные кабели или фидеры через интегрированные кабельные лотки башни для защиты их от воздействия окружающей среды. Подключите кабели к антенне и проведите их вниз к наземному оборудованию, обеспечив надлежащую изоляцию и гидроизоляцию в точках соединения.
6. Финальная проверка: Проведите визуальный осмотр антенны, креплений и кабелей, чтобы убедиться в надежности установки. Протестируйте передачу/прием сигнала антенны, чтобы проверить функциональность, и убедитесь, что все протоколы безопасности (например, защита от падения для рабочих) соблюдаются на протяжении всего процесса.

Что такое устройство против лазания на оттяжной башне?

Устройство против лазания для оттяжной башни — это специализированный компонент безопасности, установленный на корпусе башни для предотвращения несанкционированного доступа и снижения риска падения. Распространенные конструкции включают:

• Противолазательные воротники/юбки: Круглые или конические стальные барьеры, установленные у основания башни (обычно на высоте 2–3 м над землей) для блокировки попыток лазания путем лишения опор для рук или ног.
• Шипастые или зазубренные средства отпугивания: Нелетальные, заостренные стальные насадки на нижних секциях башни или лестницах для предотвращения несанкционированного лазания.
• Запираемый доступ: Если башня оборудована люком доступа на уровне земли или входом по лестнице, запираемая дверь ограничивает доступ только для сертифицированного персонала.

Эти устройства изготавливаются из коррозионностойких материалов (например, оцинкованной стали, соответствующей корпусу башни) для противостояния условиям эксплуатации на открытом воздухе. Их основная цель — повышение безопасности путем предотвращения случайного или преднамеренного лазания неподготовленными лицами, в соответствии с местными строительными нормами безопасности и снижением ответственности операторов башен.

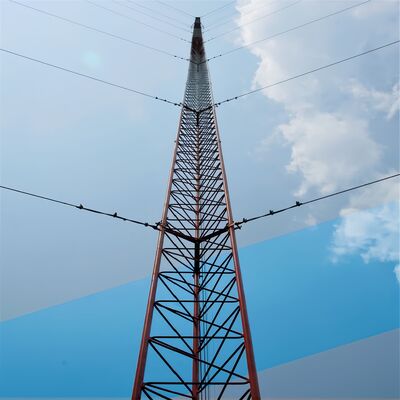

Как соединить оттяжной трос и оттяжную башню?

Соединение оттяжных тросов с оттяжной башней включает в себя безопасный процесс, рассчитанный на нагрузку, чтобы гарантировать, что тросы могут эффективно стабилизировать башню против ветровых и сейсмических нагрузок:

1. Подготовка: Выберите оттяжные тросы из высокопрочных стальных канатов (соответствующих ASTM A475) с цинковым или полимерным покрытием для долговечности. Убедитесь, что корпус башни имеет предварительно изготовленные точки крепления (например, проушины, кронштейны или траверсы) с интервалом 20–30 м, как указано в конструкции башни.
2. Установка крепежа для троса: Установите прочные кронштейны или серьги для оттяжных тросов на предварительно обозначенные точки крепления башни с помощью высокопрочных болтов (совместимых с оцинкованной стальной конструкцией башни). Эти кронштейны спроектированы для равномерного распределения натяжения по корпусу башни.
3. Заделка троса: Используйте профессиональные заделочные фитинги (например, обжимные гильзы, кабельные зажимы или коуши) для фиксации конца каждого оттяжного троса. Обжимные гильзы обжимаются на тросе для создания прочного, высокопрочного соединения, а кабельные зажимы обеспечивают регулируемое натяжение.
4. Соединение и натяжение: Прикрепите заделанный конец оттяжного троса к кронштейну башни с помощью шакла или пальца, обеспечив надежное соединение без провисания. Используйте натяжной инструмент (например, талреп или лебедку) для регулировки натяжения троса до проектных спецификаций — это критически важно для балансировки боковых нагрузок на башню.
5. Проверка: Убедитесь, что соединение выровнено с конической структурой башни и что трос натянут равномерно (избегая чрезмерного натяжения, которое может вызвать нагрузку на корпус башни). Подтвердите, что крепеж и заделочные фитинги коррозионностойки и соответствуют стандартам безопасности башни.

Как соединить оттяжной трос и анкерный болт оттяжной башни?

Соединение оттяжных тросов с анкерными болтами оттяжной башни (наземными анкерами) является критически важным этапом для передачи натяжения троса на землю, обеспечивая устойчивость башни:

1. Подготовка анкера: Убедитесь, что наземный анкер (прочный бетонный или стальной анкер, рассчитанный на нагрузки натяжения) правильно установлен в земле под углом 45–60° относительно оттяжного троса. Анкер должен быть полностью затвердевшим (для бетона) и надежно заглубленным для сопротивления выдергивающим нагрузкам.
2. Вывод анкерного болта: Убедитесь, что верхний болт анкера (анкерный болт оттяжной башни) выступает над землей и имеет резьбу для установки крепежа. Болт должен быть изготовлен из высокопрочной стали для выдерживания натяжения оттяжного троса.
3. Заделка троса: Заделайте свободный конец оттяжного троса с помощью тех же высокопрочных фитингов (обжимные гильзы, кабельные зажимы или коуши), что и для соединения с башней, обеспечив надежный, нагруженный конец.
4. Сборка крепежа: Прикрепите талреп (для регулировки натяжения) и шакл к заделанному оттяжному тросу. Талреп соединяется с анкерным болтом оттяжной башни через гайку или шайбу, позволяя точно настроить натяжение троса.
5. Натяжение и фиксация: Используйте талреп для натяжения оттяжного троса до требуемых спецификаций, убедившись, что он противостоит боковым нагрузкам, не смещая анкер. После натяжения зафиксируйте талреп шплинтами или контргайками, чтобы предотвратить его ослабление со временем.
6. Финальная проверка: Убедитесь, что соединение надежно, анкер не показывает признаков движения, а оттяжной трос выровнен под правильным углом 45–60°. Проверьте наличие коррозии на болте, крепеже и заделке троса, обеспечив соответствие IEC 62305 и местным нормам безопасности.
