Монопольная вышка связи с одним стволом, изготовленная из стали марок Q235 и Q355
соответствующая нормам проектирования EN 1991 1 4 и EN 1993 3 1

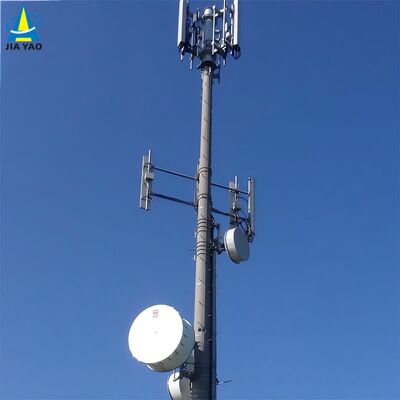

Монопольная вышка связи (часто называемая монопольной вышкой) представляет собой самонесущую конструкцию с одним стволом, предназначенную для городских и густонаселенных районов, отличающуюся компактной цилиндрической или многоугольной формой. В отличие от решетчатых вышек открытого типа, эта вышка имеет сплошной/полусплошной одинарный ствол, что делает ее визуально ненавязчивой и идеальной для мест с ограниченным пространством и высокими эстетическими требованиями.
Описание продукта
1. Ключевые детали:
Место происхождения: Хэбэй, Китай (материк); Торговая марка: Jaoyao или OEM; Номер модели: Вышка связи
Обработка поверхности: горячее цинкование или покраска.
2. Упаковка и доставка:
Детали упаковки: Вышка связи будет упакована в оцинкованные ленты в соответствии с требованиями клиента.
Доставка: Отправка в течение 20 дней после оплаты из порта Тяньцзинь
Элементы башни: Одна стальная башня разделена на несколько пакетов.
Болты: Упаковочный материал - прочный нейлоновый мешок или стальной барабан.
3. Технические данные
| Проектирование |
| 1. Нормативный документ по проектированию |
ANSI/TIA-222-G/H/F, EN 1991-1-4 и EN 1993-3-1
|
| Конструкционная сталь |
| 2. Марка |
Мягкая сталь |
Высокопрочная сталь |
| GB/T 700: Q235B, Q235C, Q235D |
GB/T1591: Q355B, Q355C, Q355D
|
| ASTM A36 |
ASTM A572 Gr50 |
| EN10025: S235JR, S235J0, S235J2 |
EN10025: S355JR, S355J0, S355J2 |
| 3. Расчетная скорость ветра |
До 250 км/ч |
| 4. Допустимое отклонение |
0,5 ~ 1,0 градуса при рабочей скорости |
| 5. Прочность на растяжение (МПа) |
360~510 |
470~630 |
| 6. Предел текучести (t≤16 мм) (МПа) |
355 |
235 |
| 7. Удлинение (%) |
20 |
24 |
| 8. Ударная вязкость KV (Дж) |
27 (20°C)---Q235B (S235JR) |
27 (20°C)---Q345B (S355JR) |
| 27 (0°C)---Q235C (S235J0) |
27 (0°C)---Q345C (S355J0) |
| 27 (-20°C)---Q235D (S235J2) |
27 (-20°C)---Q345D (S355J2) |
| Болты и гайки |
| 9. Марка |
Класс 4.8, 6.8, 8.8 |
| 10. Стандарты механических свойств |
| 10.1 Болты |
ISO 898-1 |
| 10.2 Гайки |
ISO 898-2 |
| 10.3 Шайбы |
ISO 6507-1 |
| 11. Стандарты размеров |
| 11.1 Болты |
DIN7990, DIN931, DIN933 |
| 11.2 Гайки |
ISO4032, ISO4034 |
| 11.3 Шайбы |
DIN7989, DIN127B, ISO7091 |
| Сварка |
| 12. Метод |
Дуговая сварка в среде CO2 и автоматическая сварка под флюсом (SAW) |

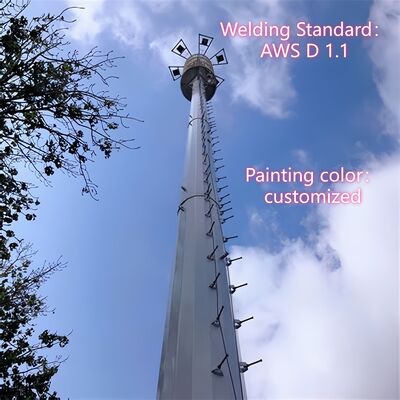

| 13. Стандарт |
AWS D1.1 |
| Маркировка |
| 14. Метод маркировки элементов |
Штамповка гидравлическим прессом |
| Цинкование |

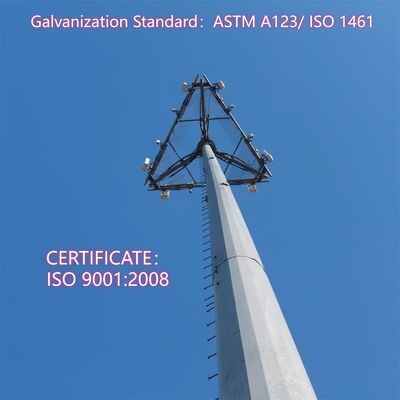

| 15. Стандарт цинкования стальных профилей |
ISO 1461 или ASTM A123 |
| 16. Стандарт цинкования болтов и гаек |
ISO 1461 или ASTM A153 |
| Испытания |
| 17. Заводские испытания |
Испытание на растяжение, анализ элементов, испытание на удар по Шарпи, холодный изгиб,
испытание на прокаливание, испытание молотком |
| Производственная мощность |
| 18. Максимальная производственная мощность |
50 000 тонн в год |
-
Одноствольная форма: Обычно цилиндрические (или сварные многоугольные) стволы из прокатной стали диаметром от 0,5 до 2 м (масштабируются в зависимости от высоты башни).
-
Диапазон высот: 10–60 м (настраивается для микростанций 5G или городских коммуникационных узлов).
-
Интегрированные компоненты: Встроенные внутренние лестницы (с системами защиты от падения), внешние кронштейны для антенн и опциональный камуфляж (например, обертки для рекламных щитов).
-
Коническая конструкция: Слегка сужается кверху для оптимизации сопротивления ветровой нагрузке (подходит для городских ветровых условий до 180 км/ч).
⇔Что является основным корпусом монопольной вышки?
Основным корпусом монопольной вышки является одиночный, самонесущий сплошной/полусплошной ствол, который составляет основную несущую конструкцию вышки, предназначенную для городского использования. Он обычно изготавливается из высокопрочных прокатных стальных листов (Q345B/ASTM A500 Grade B) и имеет цилиндрическую или сварную многоугольную форму(диаметром 0,5–2 м, масштабируется в зависимости от высоты вышки) с конической конструкцией (слегка сужается кверху) для оптимизации сопротивления ветровой нагрузке (до 180 км/ч). Его высота варьируется от 10 до 60 м (настраивается для микростанций 5G или городских коммуникационных узлов) и служит основой для интеграции всех вспомогательных компонентов монопольной вышки.
⇔Что такое нижний фланец, лестница и платформа монопольной вышки?

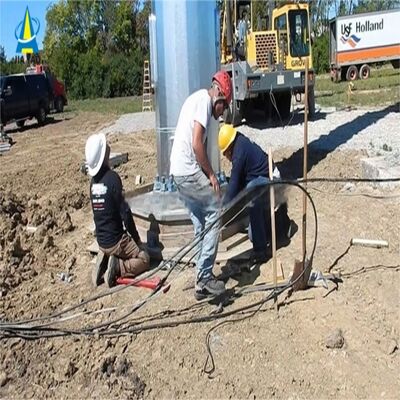

- Нижний фланец: Это прочный стальной элемент, приваренный к основанию основного ствола монопольной вышки, который служит критическим соединением между корпусом вышки и бетонным фундаментом. Изготовленный из высокопрочной стали (соответствующей основному корпусу) и обработанный антикоррозийными составами, он выравнивается с анкерными болтами фундамента для вертикального крепления вышки и передачи всей структурной нагрузки и нагрузки от оборудования на землю, обеспечивая общую устойчивость вышки.

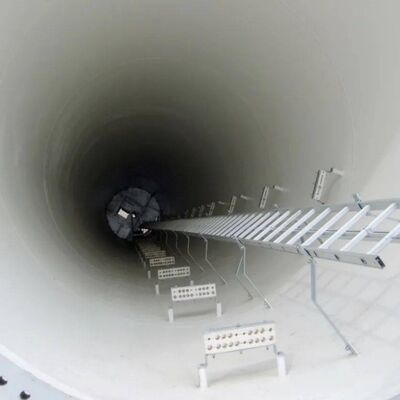

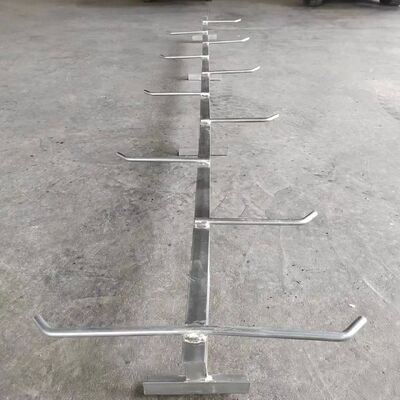

- Лестница: Это встроенная внутренняя лестница, интегрированная в основной ствол монопольной вышки, изготовленная из коррозионностойкой оцинкованной стали и оснащенная профессиональной системой защиты от падения. Предназначена исключительно для сертифицированного обслуживающего персонала, она обеспечивает безопасный вертикальный доступ для осмотра вышки, установки и ремонта оборудования, а ее целостность является ключевым аспектом регулярного технического обслуживания вышки.

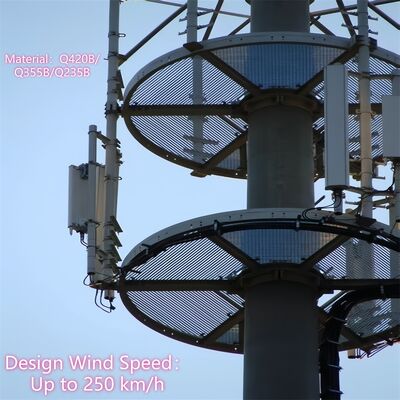

- Платформа: Монопольная вышка оснащена компактными, интегрированными стальными платформами (изготавливаемыми по индивидуальным требованиям проекта), установленными на основном стволе на определенных высотах. Изготовленные из оцинкованной стали для долговечности, эти платформы служат стабильными рабочими местами для установки, обслуживания и осмотра телекоммуникационного оборудования (например, антен 5G, микроволновых устройств) и оборудования наблюдения. Разработанные для ультракомпактного размера монопольной вышки, они максимизируют удобство эксплуатации, не нарушая элегантный, ненавязчивый городской дизайн вышки.

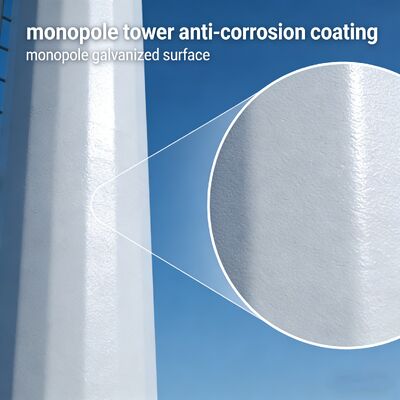

⇔Что представляет собой основной корпус монопольной вышки после горячего цинкования?
После горячего цинкования основной корпус монопольной вышки остается основным одинарным цилиндрическим/многоугольным стальным стволом (изготовленным из высокопрочных прокатных стальных листов Q345B/ASTM A500 Grade B) с конической конструкцией, а его структурная форма, размеры и несущая способность полностью сохраняются. Ключевое изменение заключается в том, что вся его стальная поверхность покрыта однородным, плотным цинковым покрытием в соответствии со стандартом ASTM A123. Этот оцинкованный слой образует коррозионностойкий барьер, который эффективно защищает стальную основу от городских загрязнителей, влаги и эрозии окружающей среды, продлевая срок службы основного корпуса до более чем 25 лет. Оцинкованный основной корпус также сохраняет структурную жесткость исходного стального ствола, а все сварные соединения (соответствующие AWS D1.1) также оцинкованы для обеспечения равномерной антикоррозийной защиты и общей структурной целостности корпуса вышки.
