Монопольная вышка с одноствольной конструкцией, оптимизированная для эстетически чувствительных мест и городских районов с ограниченным пространством

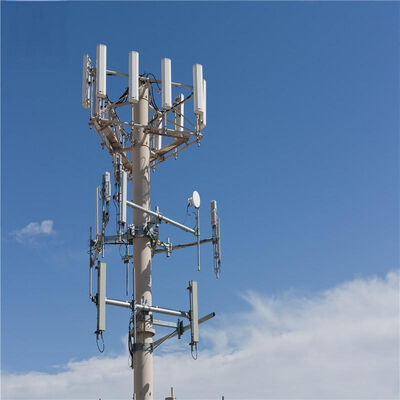

Монопольная телекоммуникационная вышка (часто называемая телекоммуникационным монополем) представляет собой самонесущую конструкцию с одним стволом, предназначенную для городских и густонаселенных районов, отличающуюся компактной цилиндрической или многоугольной формой. В отличие от решетчатых вышек открытого типа, эта вышка имеет сплошной/полусплошной одинарный ствол, что делает ее визуально ненавязчивой и идеальной для мест с ограниченным пространством и эстетическими требованиями.

Описание продукта

1. Ключевые детали:
Место происхождения: Хэбэй, Китай (материк); Фирменное наименование: Jaoyao или OEM; Номер модели: Телекоммуникационная вышка

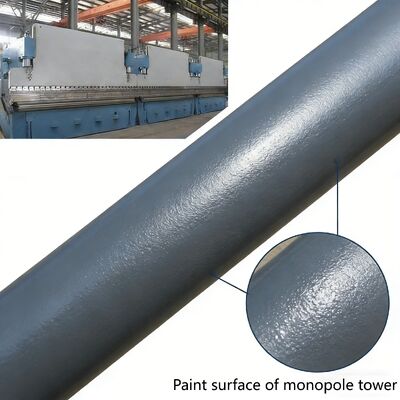

Обработка поверхности: горячее цинкование или покраска.
2. Упаковка и доставка:
Детали упаковки: Телекоммуникационная вышка будет упакована в оцинкованную обвязку в соответствии с требованиями клиента.
Доставка: Отправка в течение 20 дней после оплаты из порта Тяньцзинь
Элементы вышки: Одна стальная вышка разделена на несколько пакетов.
Болты: Упаковочный материал - прочный нейлоновый мешок или стальной барабан.

Основные конструктивные и проектные особенности

• Одноствольная форма: Обычно цилиндрические (или сварные многоугольные) стволы из прокатной стали диаметром от 0,5 до 2 м (масштабируются в зависимости от высоты вышки).

• Диапазон высот: 10–60 м (настраивается для 5G микростанций или городских коммуникационных узлов).

• Интегрированные компоненты: Встроенные внутренние лестницы (с системами защиты от падения), внешние кронштейны для антенн и опциональный камуфляж (например, обертки для рекламных щитов).

• Коническая конструкция: Слегка сужается кверху для оптимизации сопротивления ветровой нагрузке (подходит для городских ветровых условий до 180 км/ч).

⇔Что представляет собой основная часть монопольной вышки?

Основная часть монопольной вышки представляет собой единый самонесущий сплошной/полусплошной ствол, который составляет основную несущую конструкцию вышки, адаптированную для городского использования. Обычно он изготавливается из высокопрочных стальных листов (Q345B/ASTM A500 Grade B) и имеет цилиндрическую или сварную многоугольную форму(диаметром 0,5–2 м, масштабируется в зависимости от высоты вышки) с конической конструкцией (слегка сужается кверху) для оптимизации сопротивления ветровой нагрузке (до 180 км/ч). Его высота варьируется от 10 до 60 м (настраивается для 5G микростанций или городских коммуникационных узлов) и служит основой для интеграции всех вспомогательных компонентов монопольной вышки.

⇔Что такое нижний фланец, лестница и платформа монопольной вышки?

1. Нижний фланец: Это прочный стальной компонент, приваренный к основанию основного ствола монополя, который служит критическим соединением между корпусом вышки и бетонным фундаментом. Изготовленный из высокопрочной стали (соответствующей основному корпусу) и обработанный антикоррозийными средствами, он выравнивается с анкерными болтами фундамента для вертикального крепления вышки и передачи всей конструкционной нагрузки и нагрузки от оборудования на землю, обеспечивая общую устойчивость вышки.

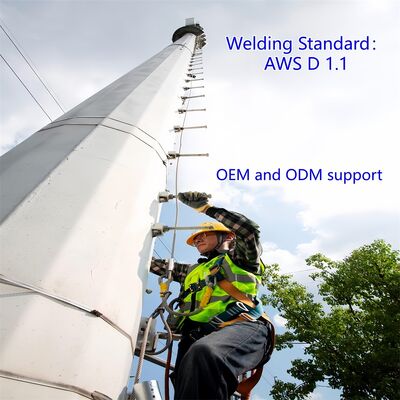

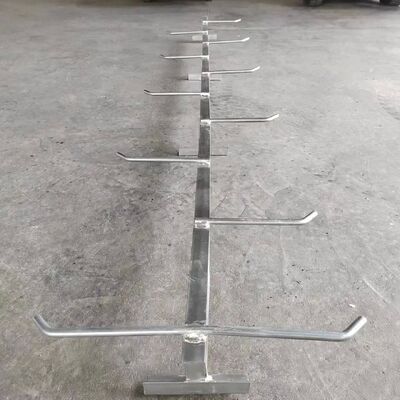

2. Лестница: Это встроенная внутренняя лестница, интегрированная в основной ствол монополя, изготовленная из коррозионностойкой оцинкованной стали и оснащенная профессиональной системой защиты от падения. Предназначена исключительно для сертифицированного обслуживающего персонала, она обеспечивает безопасный вертикальный доступ для осмотра вышки, установки и ремонта оборудования, а ее целостность является ключевым аспектом регулярного технического обслуживания вышки.

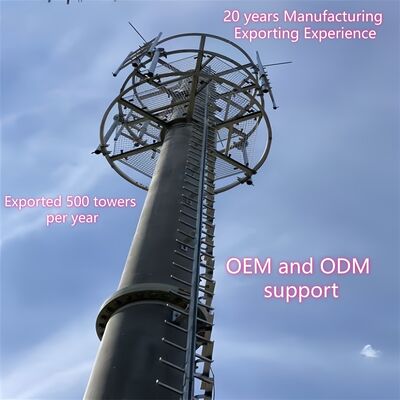

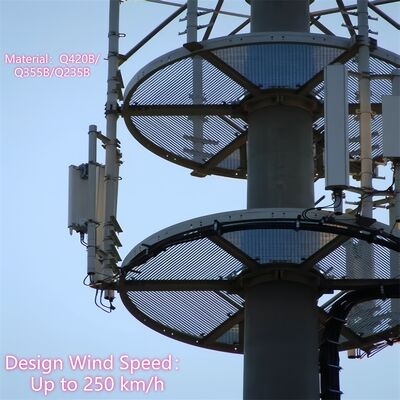

3. Платформа: Монопольная вышка оснащена компактными интегрированными стальными платформами (изготавливаемыми по индивидуальному заказу в соответствии с потребностями проекта), установленными на основном стволе на определенных высотах. Изготовленные из оцинкованной стали для долговечности, эти платформы служат стабильными рабочими местами для установки, обслуживания и осмотра телекоммуникационного оборудования (например, 5G антенн, микроволновых устройств) и оборудования наблюдения. Разработанные для ультракомпактного размера монополя, они максимально повышают удобство эксплуатации, не нарушая элегантный, ненавязчивый городской дизайн вышки.

⇔Что представляет собой основная часть монопольной вышки после горячего цинкования?

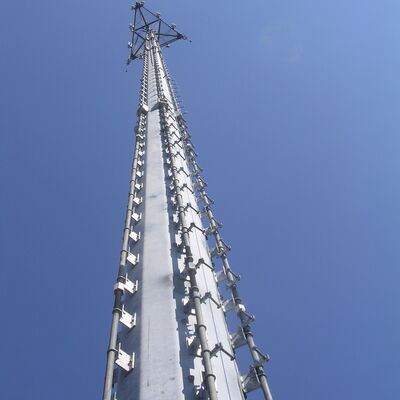

После горячего цинкования основная часть монопольной вышки остается основным одинарным цилиндрическим/многоугольным стальным стволом (изготовленным из высокопрочных стальных листов Q345B/ASTM A500 Grade B) с конической конструкцией, а ее конструктивная форма, размеры и несущая способность полностью сохраняются. Ключевое изменение заключается в том, что вся ее стальная поверхность покрыта однородным, плотным цинковым покрытием в соответствии со стандартом ASTM A123. Этот оцинкованный слой образует коррозионностойкий барьер, который эффективно защищает стальную основу от городских загрязнителей, влаги и эрозии окружающей среды, продлевая срок службы основной части до более чем 25 лет. Оцинкованная основная часть также сохраняет структурную жесткость исходного стального ствола, а все сварные соединения (соответствующие AWS D1.1) одинаково оцинкованы для обеспечения постоянной антикоррозийной защиты и общей структурной целостности корпуса вышки.
