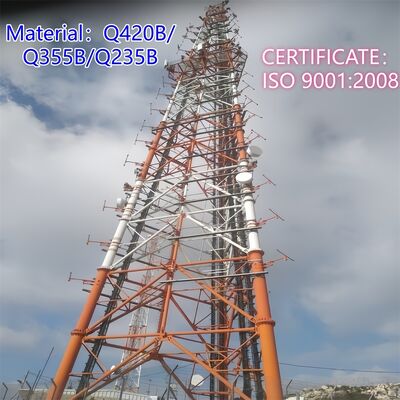

Универсальная конструкция, трехногая трубчатая стальная башня, подходящая для различных применений, включая поддержку антенн и освещения

ДЖИАЙОА КО., ООО

Мы специализируемся на проектировании и производстве стальных вышек по индивидуальному заказу для телекоммуникаций, мониторинга, наблюдения и обеспечения безопасности.Ниже представлена ​​подробная информация о продукте:

1. Ключевые детали:
Место происхождения: Хэбэй, Китай (материк); Фирменное наименование: Jaoyao или OEM; Номер модели: Телекоммуникационная башня
Обработка поверхности: горячее цинкование или покраска.
2. Упаковка и доставка:
Детали упаковки: Телекоммуникационная башня будет упакована оцинкованной лентой в соответствии с требованиями клиента.
Доставка: Отправка в течение 20 дней после оплаты из порта Тяньцзинь.
Члены башни: Одна стальная башня разделена на несколько связок.
Болты: Упаковочным материалом является прочный нейлоновый мешок или стальной барабан.
3. Технические данные

Какова решетчатая конструкция трехопорной трубчатой ​​стальной башни?

Решетчатая конструкция трехопорной трубчатой ​​стальной башни представляет собой ферменный каркас, соединяющий три вертикальные трубчатые опоры башни. Состоящие из полых стальных труб меньшего размера (соответствующих материалу основной опоры, например, бесшовным/сварным стальным трубкам), эти решетчатые элементы образуют перекрестные горизонтальные и диагональные соединения между тремя опорами, создавая треугольный сетчатый узор по всей высоте башни. Эта конструкция работает в тандеме с конической конструкцией башни (шире у основания, уже вверху) для равномерного распределения вертикальных нагрузок (вес башни, вес оборудования) и боковых сил (ветер, сейсмическая активность) по трем опорам. Трубчатая решетка не только повышает жесткость и устойчивость конструкции, но также оптимизирует аэродинамические характеристики, снижая сопротивление ветра на 30% по сравнению с традиционными угловыми стальными решетчатыми конструкциями, что делает башню легко адаптируемой к суровым или ветреным условиям. Кроме того, использование трубчатых элементов обеспечивает легкий вес конструкции при сохранении высокой несущей способности.

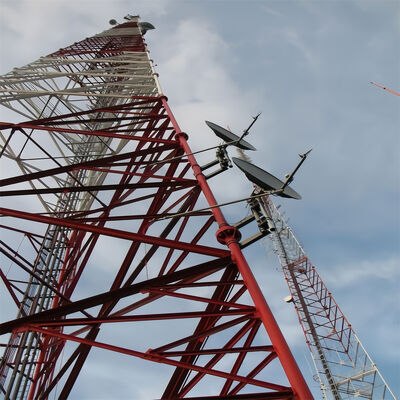

Как установить антенну MW на трехопорную стальную трубчатую башню?

Установка микроволновой антенны (МВт) на трехопорную трубчатую стальную башню осуществляется в соответствии с безопасным стандартизированным процессом, соответствующим конструктивному проекту башни и отраслевым стандартам:

1. Проверка перед установкой: Подтвердите несущую способность башни (в соответствии со стандартами TIA-222-G и GB 50017), чтобы убедиться, что она может выдерживать антенну MW, монтажное оборудование и сопутствующие нагрузки. Проверьте предварительно установленные кронштейны антенны башни (встроенные аксессуары) на структурную целостность.
2. Подготовка брекета: Используйте специальные кронштейны для антенн вышки (или изготовленные по индивидуальному заказу кронштейны, совместимые с трубчатой ​​решеткой) и прикрепите их к основным опорам или решетчатым фермам вышки с помощью высокопрочных болтов класса 8.8 (ISO 898). Убедитесь, что кронштейны выровнены по предполагаемому каналу связи «точка-точка» и затянуты с указанным моментом затяжки.

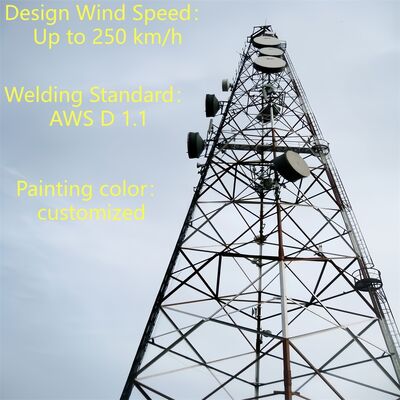

3. Подъем и позиционирование посуды: использовать краны или специальное подъемное оборудование для подъема антенны MW на заданную высоту (обычно возле верхних секций башни или на платформе обслуживания). Отрегулируйте азимут и высоту тарелки, чтобы совместить ее с конечной точкой приема/передачи, используя для точности инструменты лазерного выравнивания.
4. Надежное крепление: Прикрепите антенну MW к установленным кронштейнам с помощью совместимого оборудования, обеспечив плотное соединение без колебаний. Повторно проверьте момент затяжки болтов с помощью калиброванных инструментов в соответствии со стандартами сварки и крепления AWS D1.1.
5. Прокладка кабеля: Проложите сигнальные и силовые кабели антенны через интегрированные системы прокладки кабелей башни (или по защищенным маршрутам на решетчатой ​​конструкции), чтобы избежать воздействия окружающей среды. Убедитесь, что кабели правильно изолированы и водонепроницаемы в точках подключения.
6. Заключительная проверка: Проведите визуальную проверку антенны, кронштейнов и соединений, чтобы убедиться в устойчивости. Тестовая передача сигнала для проверки согласованности и функциональности. Придерживайтесь протоколов безопасности (например, защита рабочих от падения) на протяжении всей установки.

Основная конструкция трехопорной стальной трубчатой ​​башни?

Основная конструкция трехопорной трубчатой ​​стальной башни представляет собой самонесущую систему с треугольным каркасом, обеспечивающую устойчивость, несущую способность и аэродинамическую эффективность, состоящую из трех основных компонентов:

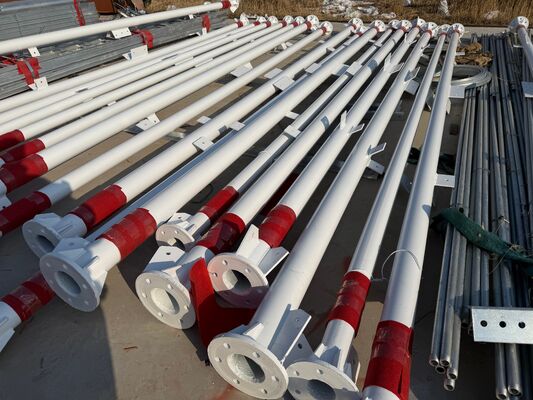

• Три вертикальные трубчатые ножки: Основные несущие элементы, изготовленные из бесшовных или сварных стальных труб (соответствующих стандартам Q345B/ASTM A500). Эти опоры, расположенные в треугольной конфигурации, передают общий вес башни (включая нагрузки на оборудование и окружающую среду) на фундамент.
• Трубчатые решетчатые фермы: полые стальные трубы меньшего размера, соединяющие три основные опоры по горизонтали и диагонали. Эта крестообразная ферменная система равномерно распределяет нагрузки, повышает жесткость конструкции и снижает сопротивление ветра, образуя характерный решетчатый узор башни.
• Коническая рама и фланцевые соединения: Башня постепенно сужается от основания к вершине (более широкое основание, более узкая вершина) для оптимизации устойчивости к сильным ветрам (до 200 км/ч) и землетрясениям. Сегменты башни соединяются высокопрочными болтовыми фланцами, что обеспечивает надежную сборку и снижает риски при обслуживании.

Эти компоненты образуют основу конструкции, а встроенные аксессуары (например, платформы, лестницы) добавляют функциональную поддержку без ущерба для целостности основной конструкции.

Платформа, лестница

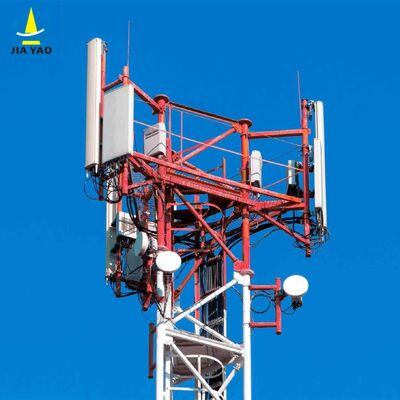

А. Платформа

• Цель: служит устойчивым приподнятым рабочим пространством для установки, обслуживания или проверки антенн MW, антенн, датчиков или другого оборудования. Оно также обеспечивает безопасное место отдыха для рабочих во время доступа к башне.
• Особенности конструкции: Изготовлены из оцинкованной стали (согласно ASTM A123 по устойчивости к коррозии) и интегрированы в решетчатую конструкцию на заданной высоте. Оборудовано защитными перилами для предотвращения падения и нескользящими поверхностями для устойчивости рабочего. Разработан для выдерживания веса рабочих, инструментов и оборудования в соответствии с общей несущей способностью башни. Может включать люки доступа для облегчения перемещения между секциями башни.
• Ключевое преимущество: стратегически расположен рядом с точками крепления оборудования, что упрощает выполнение задач по техническому обслуживанию и повышает эффективность работы.

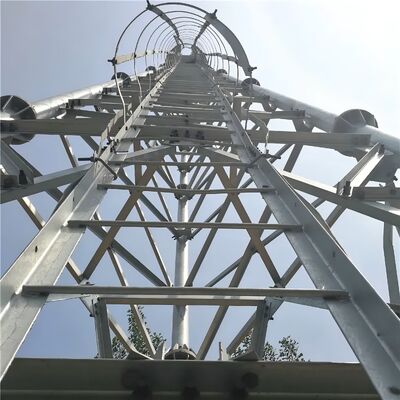

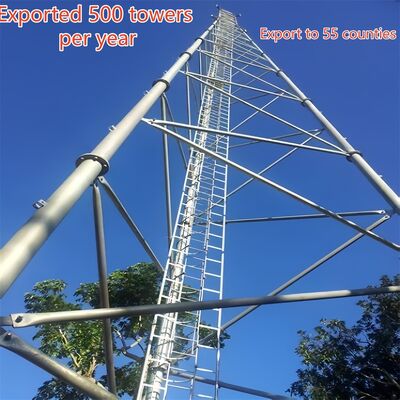

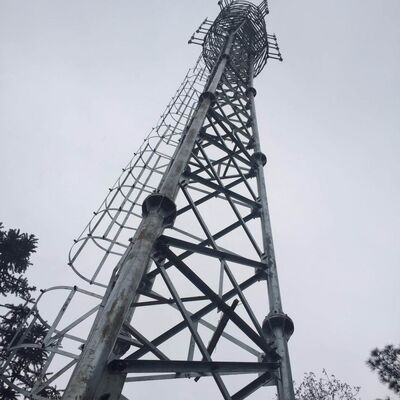

Б. Лестница

• Цель: специальная система безопасного доступа, которая позволяет работникам подниматься на башню, чтобы добраться до платформ, оборудования или верхних секций для установки, проверки или ремонта.
• Особенности конструкции: Изготовлен из оцинкованной стали, обеспечивающей долговечность и устойчивость к коррозии, с равномерно расположенными перекладинами (в соответствии с отраслевыми стандартами безопасности) для удобного подъема. Оснащена механизмами предотвращения падения (например, направляющими для ремней безопасности) для минимизации риска падения — в соответствии с проектной спецификацией башни «лестница для предотвращения падения». Крепится вертикально к основным ножкам или решетчатым фермам, обеспечивая безопасный и устойчивый путь.
• Согласие: Разработан в соответствии с правилами техники безопасности и стандартами проектирования вышек (например, TIA-222-G, GB 50017), с упором на защиту работников при вертикальном доступе.

Вместе платформа и лестница повышают удобство использования башни, обеспечивая безопасный и эффективный доступ к высотному оборудованию, поддерживая текущую эксплуатацию и техническое обслуживание, одновременно соблюдая отраслевые требования безопасности и долговечности.

Пожалуйста, нажмите здесь для получения дополнительной информации!!!

Посещения клиентов

Сборка,Испытание оцинкованной стальной башни

Сертификаты

Пожалуйста, нажмите здесь для получения дополнительной информации!!!

Индивидуальные типы продуктов и преимущества

Самонесущая башня 
Самонесущая башня обычно представляет собой трехопорную или четырехопорную башню, а ее материал - стальная труба или угловая сталь. Что касается соединения, трубчатая башня соединяется фланцем, а угловая стальная башня соединяется гайками и болтами.
Функции:
1.Малый коэффициент ветровой нагрузки, сильное сопротивление ветру.
2. Экономия земельного ресурса, удобное расположение.
Удобная транспортировка и установка.

Труба Стальная Башня
Трубчатая башня представляет собой самонесущую высотную стальную конструкцию с колонной башни из стальных труб и секцией корпуса башни треугольной формы. Ее основные характеристики заключаются в том, что трехтрубная колонна башни изготовлена ​​из стальных труб, а секция корпуса башни имеет треугольную форму, которая представляет собой высотную стальную конструкцию, отличную от угловой стали.

Монопольная башня 
Однотрубная башня, также называемая монопольной башней, является широко используемым типом, имеет красивый внешний вид, занимает небольшую площадь от 9 до 18 квадратных метров, экономична и применяется в большинстве конструкций. Корпус башни имеет более разумное сечение, которое соединяется высокопрочным болтом. Он отличается простотой установки и может адаптироваться к различным сложным полевым площадкам.

Башня с оттяжками 
Башня с оттяжками имеет новый внешний вид, а ее основные характеристики усилены за счет использования стальной проволоки. Башня с оттяжками — это распространенный тип башни связи, экономичный и практичный. Он легче и дешевле остальных. Это очень подходит для географических обширных территорий.

Сторожевая башня
Сторожевая башня — это многофункциональное здание, которое в основном используется для наблюдения за окружающей средой и играет важную роль во многих областях. Его дизайн подчеркивает гармонию и единение с окружающей средой, а архитектурный стиль обычно согласуется с окружающей средой. Смотровые башни обычно состоят из корпусов башен, платформ, башен и лестниц компактных и прочных конструкций.

Замаскированная древесная башня
Замаскированная древесная башня также является своего рода искусственными деревьями Бионической древесной башни, основание которой похоже на настоящую, а также тщательно продуманный дизайн, когда ее размещают среди настоящих деревьев в смотровой зоне, парке и площади, она становится частью природы.
Функции:
1. Изысканная структура и великолепный внешний вид.
2. Сильная структурная стабильность и длительный срок службы.
3. Небольшая площадь покрытия и большой экономический эффект.

Наши услуги

ДЖИЯО КО., ЛТД. является профессиональным производителем телекоммуникационных вышек, сертифицированным по стандарту ISO9001. Мы стремимся предоставить клиентам наиболее оптимизированные решения и лучшую коммуникационную вышку. Многие продукты были экспортированы в США, Европу и другие 55 стран.
Мы специализируемся на проектировании и производстве угловых стальных башен, трубчатых стальных башен, монопольных башен, сосновых башен, башен с оттяжками и сторожевых башен. Наши отделы включают в себя отделы проектирования, исследований и разработок, инспекции, лаборатории, контроля качества, гальванизации и стальных башен. Наше сырье поступает с известных сталелитейных заводов Китая: HBIS Group, Baowu Steel Group, Shougang Group.
​
