Башня с оттяжками, изготовленная из марок стали Q235C, Q355C, S235J0, S355J0, обеспечивающая превосходную прочность и долговечность

Башня с оттяжками, изготовленная из сталей марок Q235C, Q355C, S235J0, S355J0, обеспечивающих превосходную ударную вязкость и долговечность

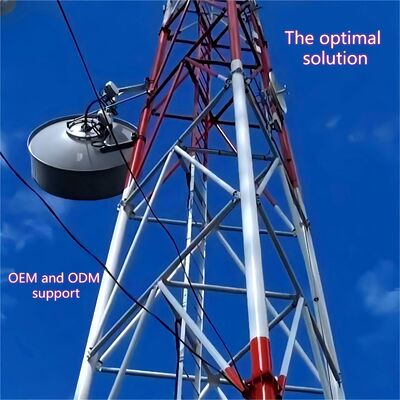

Башня с оттяжками(также называемая мачтой с оттяжками) — это высокое, тонкое сооружение, которое для устойчивости полагается на внешние оттяжки (высокопрочные стальные тросы), в отличие от самонесущих башен, которые стоят независимо. Такая конструкция позволяет достигать большей высоты с меньшим количеством конструкционного материала, что делает ее экономически выгодным выбором для применений, требующих обширного покрытия или большой высоты.

1. Технические характеристики

Что такое корпус башни с оттяжками?

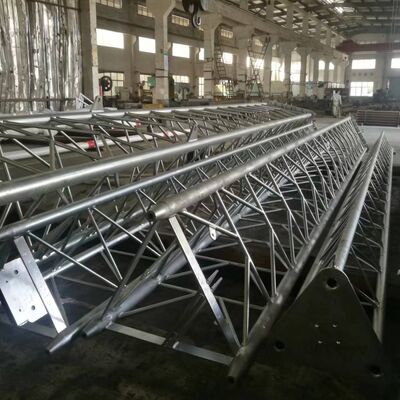

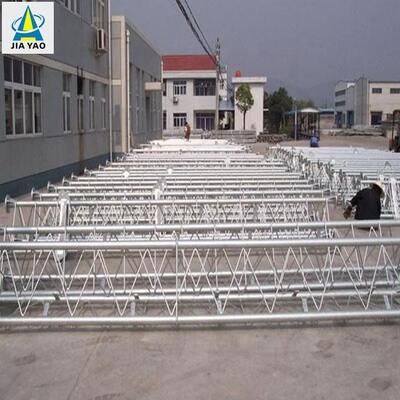

Корпус башни с оттяжками (мачты с оттяжками) — это центральная, тонкая несущая конструкция, которая поддерживает антенны, датчики или другое оборудование, полагаясь на внешние оттяжки для боковой устойчивости (а не на самонесущую жесткость). Обычно изготавливается в виде трубчатой или решетчатой стальной конструкции, она уже, чем самонесущие башни, и имеет коническую форму (шире у основания, уже наверху) для оптимизации распределения нагрузки и сопротивления ветру. Корпус башни изготавливается из оцинкованной конструкционной стали (соответствующей стандартам ASTM A36/S235JR) для обеспечения коррозионной стойкости и долговечности в наружных условиях. Он служит основанием для крепления ключевых аксессуаров, таких как лестницы для подъема, крепления для антенн и кабельные лотки, а его модульная конструкция позволяет настраивать высоту от 30 м до более чем 200 м, адаптируя ее для таких применений, как вещание, телекоммуникации или метеорологический мониторинг.

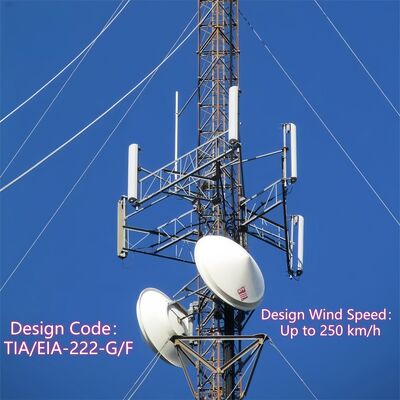

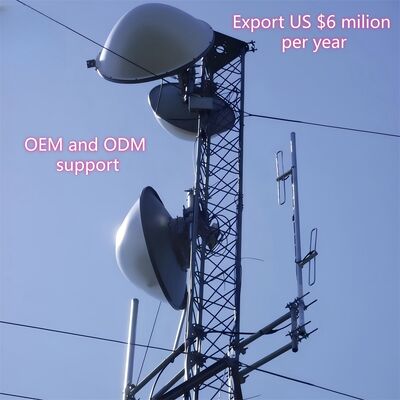

Как установить антенну на башню с оттяжками?

Установка антенны на башню с оттяжками — это структурированный, соответствующий требованиям безопасности процесс, согласованный с конструкцией башни и отраслевыми стандартами:

1. Предварительная подготовка: Проверьте несущую способность башни, чтобы убедиться, что она может выдержать вес антенны (включая оборудование и связанные кабели). Осмотрите корпус башни на предмет коррозии, структурных повреждений или ослабленных соединений и подтвердите соответствие местным нормам безопасности (например, IEC 62305 для защиты от молнии).
2. Установка крепления антенны: Прикрепите специальные крепления для антенн (интегрированные аксессуары башни) к предварительно обозначенным точкам на корпусе башни. Эти крепления обычно закрепляются высокопрочными болтами, совместимыми с оцинкованной стальной конструкцией башни, обеспечивая надежное соединение, выдерживающее ветровые нагрузки и вибрации.
3. Подъем и позиционирование антенны: Используйте краны или специализированное подъемное оборудование для подъема антенны на заданную высоту (стратегически выбранную для оптимального покрытия сигнала). Выровняйте антенну в направлении предполагаемой передачи/приема, используя лазерные инструменты или измерители выравнивания для точности.
4. Крепление антенны: Закрепите антенну на предварительно установленных креплениях с помощью совместимого оборудования, затягивая болты до требуемого момента, чтобы предотвратить смещение. Убедитесь, что антенна установлена ровно и устойчиво, без люфта, который может повлиять на производительность или структурную целостность.
5. Прокладка и интеграция кабелей: Проложите сигнальные кабели или фидеры через интегрированные кабельные лотки башни для защиты их от воздействия окружающей среды. Подключите кабели к антенне и проведите их вниз к наземному оборудованию, обеспечив надлежащую изоляцию и гидроизоляцию в точках соединения.
6. Финальная проверка: Проведите визуальный осмотр антенны, креплений и кабелей, чтобы убедиться в надежности установки. Протестируйте передачу/прием сигнала антенны, чтобы проверить ее работоспособность, и убедитесь, что все протоколы безопасности (например, защита от падения для рабочих) соблюдаются на протяжении всего процесса.

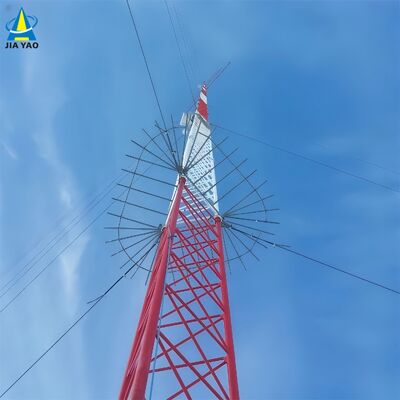

Что такое устройство против лазания на башне с оттяжками?

Устройство против лазания для башни с оттяжками — это специализированный компонент безопасности, установленный на корпусе башни для предотвращения несанкционированного доступа и снижения риска падения. Распространенные конструкции включают:

• Противолазательные воротники/юбки: Круглые или конические стальные барьеры, установленные у основания башни (обычно на высоте 2–3 м над землей) для блокирования попыток лазания путем лишения опор для рук или ног.
• Шипастые или зазубренные средства защиты: Нелетальные, заостренные стальные насадки на нижних секциях башни или лестницах для предотвращения несанкционированного лазания.
• Запираемый доступ: Если башня оборудована люком доступа на уровне земли или входом по лестнице, запираемая дверь ограничивает доступ только для сертифицированного персонала.

Эти устройства изготавливаются из коррозионностойких материалов (например, оцинкованной стали, соответствующей корпусу башни) для противостояния наружным условиям. Их основная цель — повышение безопасности путем предотвращения случайного или преднамеренного лазания неподготовленными лицами, в соответствии с местными строительными нормами безопасности и снижением ответственности для операторов башен.

Как соединить оттяжку с башней с оттяжками?

Соединение оттяжек с башней с оттяжками включает в себя безопасный, нагруженный процесс, чтобы гарантировать, что оттяжки могут эффективно стабилизировать башню против ветровых и сейсмических нагрузок:

1. Подготовка: Выберите оттяжки из высокопрочных стальных тросов (соответствующих ASTM A475) с цинковым или полимерным покрытием для долговечности. Убедитесь, что корпус башни имеет предварительно изготовленные точки крепления (например, проушины, кронштейны или поперечные балки) с интервалом 20–30 м, как указано в конструкции башни.
2. Установка крепежа оттяжки: Установите прочные кронштейны или серьги для оттяжек на предварительно обозначенные точки крепления башни, используя высокопрочные болты (совместимые с оцинкованной стальной конструкцией башни). Эти кронштейны спроектированы для равномерного распределения натяжения по корпусу башни.
3. Заделка троса: Используйте профессиональные заделочные фитинги (например, обжимные гильзы, зажимы для тросов или коуши) для фиксации конца каждой оттяжки. Обжимные гильзы обжимаются на тросе для постоянного, высокопрочного соединения, а зажимы для тросов обеспечивают регулируемое натяжение.
4. Соединение и натяжение: Прикрепите заделанный конец оттяжки к кронштейну башни с помощью скобы или пальца, обеспечив надежное соединение без провисания. Используйте натяжной инструмент (например, талреп или лебедку) для регулировки натяжения троса до проектной спецификации — это критически важно для балансировки боковых сил, действующих на башню.
5. Проверка: Убедитесь, что соединение выровнено с конической структурой башни и что трос натянут равномерно (избегая чрезмерного натяжения, которое может вызвать нагрузку на корпус башни). Убедитесь, что крепеж и заделочные фитинги коррозионностойкие и соответствуют стандартам безопасности башни.

Как соединить оттяжку с анкерным болтом оттяжки?

Соединение оттяжек с анкерными болтами оттяжек (наземными анкерами) является критически важным шагом для передачи натяжения оттяжки на землю, обеспечивая устойчивость башни:

1. Подготовка анкера: Убедитесь, что наземный анкер (прочный бетонный или стальной анкер, рассчитанный на натяжные нагрузки) правильно установлен в земле под углом 45–60° относительно оттяжки. Анкер должен быть полностью затвердевшим (для бетона) и надежно заглубленным для сопротивления выдергивающим усилиям.
2. Доступ к анкерному болту: Убедитесь, что верхний болт анкера (анкерный болт оттяжки) выступает над землей и имеет резьбу для установки крепежа. Болт должен быть изготовлен из высокопрочной стали для выдерживания натяжения оттяжки.
3. Заделка троса: Заделайте свободный конец оттяжки с помощью тех же высокопрочных фитингов (обжимные гильзы, зажимы для тросов или коуши), что и для соединения с башней, обеспечив надежный, нагруженный конец.
4. Сборка крепежа: Прикрепите талреп (для регулировки натяжения) и скобу к заделанной оттяжке. Талреп соединяется с анкерным болтом оттяжки через гайку или шайбу, позволяя точно регулировать натяжение троса.
5. Натяжение и фиксация: Используйте талреп для натяжения оттяжки до требуемой спецификации, убедившись, что она сопротивляется боковым силам, не сдвигая анкер. После натяжения зафиксируйте талреп шплинтами или контргайками, чтобы предотвратить его ослабление со временем.
6. Финальная проверка: Убедитесь, что соединение надежное, анкер не показывает признаков смещения, а оттяжка выровнена под правильным углом 45–60°. Проверьте на наличие коррозии на болте, крепеже и заделке троса, обеспечив соответствие IEC 62305 и местным нормам безопасности.

Нажмите здесь для получения дополнительной информации!!!!!!

3. Сотрудничающие клиенты

4. Сертификаты

5. Наши услуги

JIAYAO CO., LTD. — профессиональный производитель телекоммуникационных башен, сертифицированный по ISO9001. Мы стремимся предоставлять клиентам наиболее оптимизированные решения и лучшие коммуникационные башни. Многие продукты были экспортированы в США, Европу и другие 55 стран.
Мы специализируемся на проектировании и производстве башен из угловой стали, башен из трубчатой стали, монопольных башен, башен в виде сосны, башен с оттяжками и сторожевых башен. Наши отделы включают проектирование, НИОКР, инспекцию, лабораторию, контроль качества, оцинковку и отдел стальных башен. Наши сырьевые материалы поступают от известных сталелитейных заводов Китая: HBIS Group, Baowu Steel Group, Shougang Group.

Если вам это нужно, мы будем рады вам 24 часа в сутки!
