4-опорная угловая стальная решетчатая башняпредставляет собой отдельно стоящую высокопрочную стальную конструкцию, предназначенную для поддержки критически важной инфраструктуры. Характеризуясь четырехногим каркасом с квадратным основанием и крестообразными решетчатыми соединениями, он служит надежной основой для связи, передачи энергии и других промышленных применений по всему миру. В отличие от башен с оттяжками, устойчивость которых зависит от внешних проводов, эта самонесущая конструкция стоит независимо, что позволяет адаптировать ее к различным условиям, от городских районов до отдаленных регионов.

Являясь краеугольным камнем современной инфраструктуры, четырехопорная угловая стальная решетчатая башня сочетает в себе долговечность, универсальность и практичность для удовлетворения растущих потребностей секторов связи, энергетики и наблюдения. Его продуманная конструкция и надежная работа делают его предпочтительным выбором для проектов по всему миру.

Описание продукта

Детали упаковки:Телекоммуникационная башня будет упакована оцинкованной лентой в соответствии с требованиями клиента.

Доставлять:Отправлено через 20 дней после оплаты из порта Тяньцзинь.

Члены Башни:Одна стальная башня разделяется на несколько связок.

Болты:Сумка Pacrum.lon или стальная

Мы специализируемся на проектировании и производстве стальных вышек по индивидуальному заказу для телекоммуникаций, мониторинга, наблюдения и обеспечения безопасности.Ниже представлена ​​подробная информация о продукте:

Какова решетчатая конструкция четырехногой угловой стальной башни?

Решётчатая конструкция четырёхопорной угловой стальной башни представляет собой перекрещивающийся ферменный каркас, соединяющий четыре вертикальные угловые стальные опоры башни. Состоящая из соединенных между собой стальных элементов (обычно угловатых стальных или решетчатых стержней), она образует паутинную структуру, которая распределяет нагрузки, включая собственный вес башни, вес оборудования, ветровые, сейсмические силы и ледовые нагрузки, равномерно по всем четырем опорам. Эта конструкция интегрирована по всей высоте башни, дополняя конусообразную конструкцию башни (шире у основания, уже вверху) для повышения структурной целостности и устойчивости. Решетчатая конфигурация сочетает в себе высокую прочность и легкий вес, сводя к минимуму расход материала и одновременно увеличивая несущую способность и устойчивость к экстремальным условиям окружающей среды. Это также облегчает поток воздуха, уменьшая сопротивление ветра и дополнительно улучшая общую устойчивость башни.

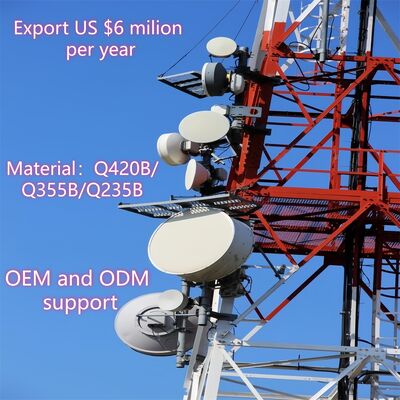

Как смонтировать антенну MW на четырехопорной угловой стальной башне?​

Установка антенны СВЧ (МВт) на четырехопорной угловой стальной опоре осуществляется в соответствии с систематическим и безопасным процессом:

1. Предустановочная подготовка: Проверьте несущую способность башни, чтобы убедиться, что она может выдержать вес антенны MW (включая антенну, монтажный кронштейн и соответствующее оборудование). Убедитесь, что конструкция башни соответствует соответствующим стандартам (например, TIA/EIA-222-G/F) по монтажу оборудования.
2. Установка кронштейна: Прикрепите специальные кронштейны для антенны/микроволновой печи (поставляемые вместе с вышкой или изготовленные по индивидуальному заказу) к заранее обозначенным точкам крепления на корпусе вышки или платформе оборудования. Эти кронштейны крепятся с помощью высокопрочных болтов (соответствующих стандарту ISO 898 класса 6,8/8,8) для обеспечения прочного соединения с решетчатой ​​конструкцией или опорами башни.
3. Подъем и позиционирование посуды: Используйте краны или специальное подъемное оборудование для подъема антенны MW на заданную высоту (обычно на верхних секциях башни или специальной платформе для оборудования). Убедитесь, что антенна выровнена по предполагаемому каналу связи «точка-точка» (при необходимости отрегулируйте азимут и угол места).
4. Закрепление блюда: Прикрепите антенну MW к предварительно установленным кронштейнам с помощью совместимого крепежа, затягивая болты с указанным крутящим моментом с помощью калиброванных инструментов. Убедитесь, что блюдо стоит ровно и устойчиво, без раскачивания и движения.
5. Прокладка кабеля и интеграция: Проложите сигнальные кабели антенны через встроенные кабельные лотки башни, чтобы защитить их от вредного воздействия окружающей среды. Подключите кабели к соответствующему оборудованию (например, передатчикам/приемникам) у основания башни или промежуточной платформы, обеспечив надлежащую изоляцию и гидроизоляцию.
6. Заключительная проверка: Проведите визуальную проверку, чтобы убедиться, что антенна надежно закреплена, кронштейны целы и кабели правильно уложены. Проверьте передачу сигнала антенны, чтобы убедиться в ее правильности и работоспособности, соблюдая протоколы безопасности на протяжении всего процесса.

Какова основная конструкция четырехопорной угловой стальной башни?

Основная конструкция четырехопорной угловой стальной башни представляет собой самонесущий каркас, рассчитанный на устойчивость и несущую способность, состоящий из трех основных компонентов:

• Четыре вертикальные угловые стальные ножки: Основные несущие элементы, изготовленные из высококачественной конструкционной стали (например, Q235B, Q345B, Q420; в соответствии с ASTM A36/A572) и расположенные в конфигурации с квадратным основанием. Эти опоры передают общий вес башни (включая нагрузки на оборудование и окружающую среду) на фундамент.
• Соединения решетчатых ферм: Стальные элементы перекрещивания (угловые стальные или решетчатые стержни), соединяющие четыре опоры по горизонтали и диагонали. Эта ферменная система равномерно распределяет нагрузки по конструкции, повышает жесткость и противостоит боковым силам (ветер, сейсмическая активность), образуя характерный решетчатый рисунок башни.
• Коническая конструкция рамы: Башня постепенно сужается от основания к вершине (шире внизу, уже вверху), оптимизируя структурную целостность за счет концентрации материала там, где нагрузки наиболее тяжелые (у основания), и снижения сопротивления ветра на возвышенностях.

Дополнительные структурные элементы (например, платформы для оборудования, лестницы для подъема и кабельные лотки) интегрированы в основной каркас для обеспечения практической функциональности, но четыре вертикальные стойки и решетчатые ферменные соединения образуют структурную основу башни.

Платформа, лестница из четырехопорной угловой стальной башни.

А. Платформа

• Цель: служит приподнятым устойчивым рабочим пространством для установки, обслуживания или проверки оборудования (например, антенн MW, антенн 5G, устройств наблюдения) и компонентов башни. Он также обеспечивает безопасное место отдыха для рабочих во время подъема.
• Особенности конструкции: Обычно изготавливается из оцинкованной стали (соответствует ASTM A123/ISO 1461 по устойчивости к коррозии) и интегрирована в решетчатую конструкцию башни на определенной высоте. Платформы могут иметь защитные перила, нескользящие поверхности и люки для доступа для обеспечения безопасности работников. Они спроектированы так, чтобы выдерживать вес рабочих, инструментов и оборудования и соответствуют общей несущей способности башни.
• Кастомизация: Может быть добавлен на разной высоте в зависимости от потребностей проекта (например, рядом с точками крепления антенны или в середине башни для обслуживания).

Б. Лестница

• Цель: специальная система безопасного доступа, которая позволяет работникам подниматься на башню, чтобы добраться до платформ, оборудования или верхних секций для установки, проверки или ремонта.
• Особенности конструкции: Изготовлен из оцинкованной стали, обеспечивающей долговечность и устойчивость к коррозии, с равномерно расположенными перекладинами (в соответствии с отраслевыми стандартами безопасности) для удобного подъема. Ключевые средства безопасности включают поручни, системы защиты от падения (например, направляющие для ремней безопасности), а иногда и ограждения в виде клеток для предотвращения падения. Лестница крепится вертикально к ножкам башни или решетчатой ​​ферме, обеспечивая безопасный и устойчивый путь.
• Согласие: Разработан в соответствии с правилами техники безопасности и отраслевыми стандартами (например, TIA/EIA-222-G/F), с упором на защиту работников при вертикальном доступе.

Вместе платформа и лестница повышают удобство использования башни, обеспечивая безопасный и эффективный доступ к высотному оборудованию и компонентам, обеспечивая постоянную эксплуатацию и техническое обслуживание.

​

Испытание башни из оцинкованной угловой стали

Гальванизация является жизненно важной обработкой поверхности четырехопорных угловых стальных решетчатых башен, обеспечивающей долговременную коррозионную стойкость, позволяющую выдерживать суровые условия эксплуатации на открытом воздухе, и продлевающую срок службы башни свыше 20 лет. Ниже приведен упрощенный обзор испытаний на гальванизацию:

1. Основные цели тестирования

• Обеспечьте достаточную толщину покрытия для надежной защиты от коррозии.
• Проверьте однородность цинкового покрытия и его прочную адгезию (не допускайте отслаивания/отслаивания).
• Проверьте отсутствие критических дефектов (например, оголенной стали, трещин, ямок).
• Соответствуют международным стандартам (ASTM A123, ISO 1461).

2. Ключевые методы тестирования (проводимые после завода и после установки)

• Толщина покрытия: Используйте магнитные толщиномеры (неразрушающие) или микрометры (разрушающие только образцы); минимум 85–120 мкм (толще для суровых условий).
• Адгезия: Испытание на изгиб (180°), испытание на удар молотком или испытание на поперечную штриховку ножом – отслоение покрытия не допускается.
• Визуальный осмотр: Проверьте сталь на наличие голой стали, трещин, неравномерного отложения цинка или загрязнения; незначительные неровности допустимы, если они не оказывают влияния.
• Коррозионная стойкость: Испытание в солевом тумане (ASTM B117/ISO 9227) в течение 100–500 часов (стойкость к красной ржавчине); опциональная долгосрочная экспозиция в полевых условиях.
• Дополнительный химический анализ: ААС/РФА для подтверждения чистоты цинка ≥98% и обнаружения примесей.

3. Стандарты соответствия

Соблюдайте стандарты ASTM (A123, B117, A572), ISO (1461, 9227, 898), нормы проектирования градирни (TIA/EIA-222-G/F) и местные правила.

4. Выборочные проверки после установки

• Повторно измерьте толщину критических соединений.
• Осмотрите изделие на наличие повреждений (царапин, вмятин) и при необходимости подкрасьте краской с высоким содержанием цинка.
• Проверьте целостность покрытия в отверстиях под болты и в местах повышенного износа.

Это испытание гарантирует надежность оцинкованного покрытия, поддерживая производительность башни в инфраструктурных приложениях.

Пожалуйста, нажмите здесь для получения дополнительной информации!!!!!!

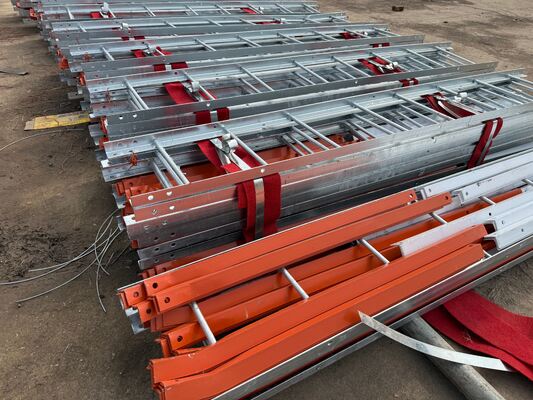

Упаковка и доставка

Сертификаты

​Пожалуйста, нажмите здесь для получения дополнительной информации!!!!!!

Индивидуальные типы продуктов и преимущества

Самонесущая башня 
Самонесущая башня обычно представляет собой трехопорную или четырехопорную башню, материал которой - стальная труба или угловая сталь. Что касается соединения, трубчатая башня соединяется фланцем, а угловая стальная башня соединяется гайками и болтами.
Функции:
1.Малый коэффициент ветровой нагрузки, сильное сопротивление ветру.
2. Экономия земельного ресурса, удобное расположение.
Удобная транспортировка и установка.

Труба Стальная Башня
Трубчатая башня представляет собой самонесущую высотную стальную конструкцию с колонной башни из стальных труб и секцией корпуса башни треугольной формы. Ее основные характеристики заключаются в том, что трехтрубная колонна башни изготовлена ​​из стальных труб, а секция корпуса башни имеет треугольную форму, которая представляет собой высотную стальную конструкцию, отличную от угловой стали.

Монопольная башня

Монопольная башня — это широко используемый тип, красивый внешний вид, занимающий небольшую площадь от 9 до 18 квадратных метров, экономичный и используемый в большинстве конструкций. Корпус башни имеет более разумную секцию, которая соединяется с помощью высокопрочных болтов или перекрытий (скользящего соединения). Он отличается простотой установки и может адаптироваться к различным сложным полевым площадкам.

Башня с оттяжками 
Башня с оттяжками имеет новый внешний вид, а ее основные характеристики усилены за счет использования стальной проволоки. Башня с оттяжками — это распространенный тип башни связи, экономичный и практичный. Он легче и дешевле остальных. Это очень подходит для географических обширных территорий.

Сторожевая башня
Сторожевая башня — это многофункциональное здание, которое в основном используется для наблюдения за окружающей средой и играет важную роль во многих областях. Его дизайн подчеркивает гармонию и единение с окружающей средой, а архитектурный стиль обычно согласуется с окружающей средой. Смотровые башни обычно состоят из корпусов башен, платформ, башен и лестниц компактных и прочных конструкций.

Замаскированная древесная башня
Замаскированная древесная башня также является своего рода искусственными деревьями Бионической древесной башни, основание которой похоже на настоящую, а также тщательно продуманный дизайн, когда ее размещают среди настоящих деревьев в смотровой зоне, парке и площади, она становится частью природы.
Функции:
1. Изысканная структура и великолепный внешний вид.
2. Сильная структурная стабильность и длительный срок службы.
3. Небольшая площадь покрытия и большой экономический эффект.
