Противотуфанная проволока 5G коммуникация Стальная башня, соответствующая стандартам ANSI TIA 222 G H F и EN 1991 1 4, обеспечивающая поддержку высоких стройных конструкций

JIAYAO CO., LTD.

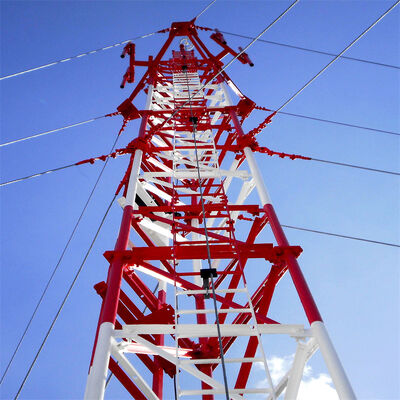

Козловая вышка (также называемая растянутой вышкой) — это высокое, тонкое сооружение, которое для устойчивости полагается на внешние растяжки (высокопрочные стальные тросы) в отличие от самонесущих вышек, которые стоят независимо. Такая конструкция позволяет достигать большей высоты с меньшим количеством конструкционного материала, что делает ее экономически выгодным выбором для применений, требующих широкого охвата или большой высоты.

1. Технические характеристики

Что такое корпус вышки козловой вышки?

Корпус козловой вышки (мачты с растяжками) — это центральная, тонкая несущая конструкция, которая поддерживает антенны, датчики или другое оборудование, полагаясь на внешние растяжки для боковой устойчивости (вместо самонесущей жесткости). Обычно изготавливается в виде трубчатой или решетчатой стальной конструкции, она уже, чем самонесущие вышки, и имеет коническую форму (шире у основания, уже наверху) для оптимизации распределения нагрузки и сопротивления ветру. Корпус вышки изготавливается из оцинкованной конструкционной стали (соответствующей стандартам ASTM A36/S235JR) для обеспечения коррозионной стойкости и долговечности в наружных условиях. Он служит основанием для крепления ключевых аксессуаров, таких как лестницы для подъема, крепления антенн и кабельные лотки, а его модульная конструкция позволяет настраивать высоту от 30 м до более 200 м, адаптируя к таким применениям, как вещание, телекоммуникации или метеорологический мониторинг.

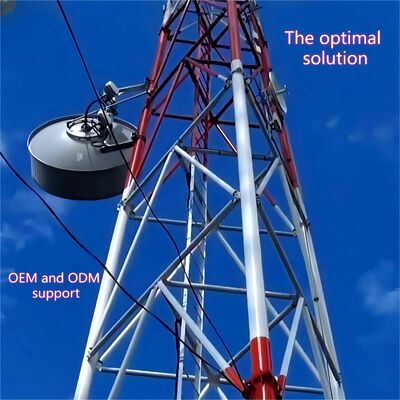

Как установить антенну на козловую вышку?

Установка антенны на козловую вышку осуществляется в соответствии со структурированным, безопасным процессом, соответствующим конструкции вышки и отраслевым стандартам:

1. Предварительная подготовка: Проверьте несущую способность вышки, чтобы убедиться, что она может выдержать вес антенны (включая оборудование и связанные кабели). Осмотрите корпус вышки на предмет коррозии, структурных повреждений или ослабленных соединений и подтвердите соответствие местным нормам безопасности (например, IEC 62305 для защиты от молнии).
2. Установка крепления антенны: Прикрепите специальные крепления для антенны (интегрированные аксессуары вышки) к предварительно обозначенным точкам на корпусе вышки. Эти крепления обычно закрепляются с помощью высокопрочных болтов, совместимых с оцинкованной стальной конструкцией вышки, обеспечивая надежное соединение, выдерживающее ветровые нагрузки и вибрации.
3. Подъем и позиционирование антенны: Используйте краны или специальное подъемное оборудование для подъема антенны на заданную высоту (стратегически выбранную для оптимального покрытия сигнала). Выровняйте антенну в направлении предполагаемой передачи/приема, используя лазерные инструменты или измерители выравнивания для точности.
4. Крепление антенны: Закрепите антенну на предварительно установленных креплениях с помощью совместимого оборудования, затягивая болты до требуемого момента, чтобы предотвратить смещение. Убедитесь, что антенна установлена ровно и устойчиво, без люфта, который может повлиять на производительность или структурную целостность.
5. Прокладка и интеграция кабелей: Проложите сигнальные кабели или фидеры через интегрированные кабельные лотки вышки для защиты их от воздействия окружающей среды. Подключите кабели к антенне и проведите их вниз к наземному оборудованию, обеспечив надлежащую изоляцию и гидроизоляцию в точках соединения.
6. Финальная проверка: Проведите визуальный осмотр антенны, креплений и кабелей для подтверждения надежности установки. Проверьте передачу/прием сигнала антенны для подтверждения функциональности и убедитесь, что все протоколы безопасности (например, защита от падения для рабочих) соблюдаются на протяжении всего процесса.

Что такое устройство против лазания на козловой вышке?

Устройство против лазания для козловой вышки — это специальный компонент безопасности, установленный на корпусе вышки для предотвращения несанкционированного доступа и снижения риска падения. Распространенные конструкции включают:

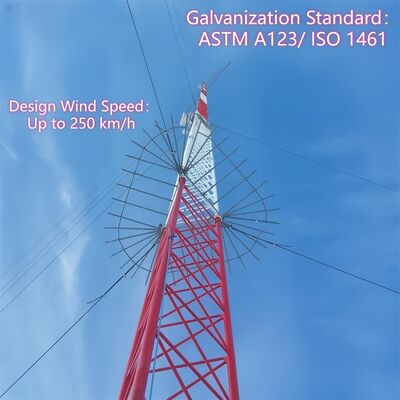

• Противолазательные воротники/юбки: Круглые или конические стальные барьеры, установленные у основания вышки (обычно на высоте 2–3 м над землей) для блокировки попыток лазания путем лишения опор для рук или ног.
• Шипы или зубчатые препятствия: Нелетальные, заостренные стальные насадки на нижних секциях вышки или лестницах для предотвращения несанкционированного лазания.
• Запираемый доступ: Если вышка оборудована люком доступа на уровне земли или входом на лестницу, запираемая дверь ограничивает доступ только для сертифицированного персонала.

Эти устройства изготавливаются из коррозионностойких материалов (например, оцинкованной стали, соответствующей корпусу вышки) для эксплуатации в наружных условиях. Их основная цель — повышение безопасности путем предотвращения случайного или преднамеренного лазания неподготовленными лицами, в соответствии с местными строительными нормами безопасности и снижением ответственности операторов вышек.

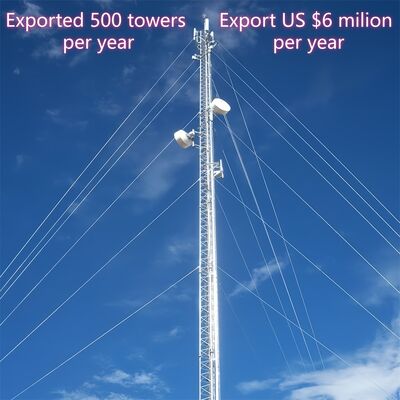

Как соединить растяжку и козловую вышку?

Соединение растяжек с козловой вышкой включает в себя безопасный, нагруженный процесс, чтобы гарантировать, что тросы могут эффективно стабилизировать вышку против ветровых и сейсмических нагрузок:

1. Подготовка: Выберите растяжки из высокопрочных стальных тросов (соответствующих ASTM A475) с цинковым или полимерным покрытием для долговечности. Убедитесь, что корпус вышки имеет предварительно изготовленные точки крепления (например, проушины, кронштейны или поперечные балки) с интервалом 20–30 м, как указано в конструкции вышки.
2. Установка крепежа растяжки: Установите прочные кронштейны или серьги для растяжек на предварительно обозначенные точки крепления вышки, используя высокопрочные болты (совместимые с оцинкованной стальной конструкцией вышки). Эти кронштейны спроектированы для равномерного распределения натяжения по корпусу вышки.
3. Заделка троса: Используйте профессиональные заделочные фитинги (например, обжимные гильзы, зажимы для тросов или коуши) для надежного закрепления конца каждой растяжки. Обжимные гильзы обжимаются на тросе для постоянного, высокопрочного соединения, а зажимы для тросов обеспечивают регулируемое натяжение.
4. Соединение и натяжение: Прикрепите заделанный конец растяжки к кронштейну вышки с помощью скобы или пальца, обеспечив надежное соединение без провисания. Используйте натяжной инструмент (например, талреп или лебедку) для регулировки натяжения троса до проектной спецификации — это критически важно для балансировки боковых сил, действующих на вышку.
5. Проверка: Убедитесь, что соединение выровнено по конической структуре вышки и что трос натянут равномерно (избегая чрезмерного натяжения, которое может вызвать нагрузку на корпус вышки). Убедитесь, что оборудование и заделочные фитинги коррозионностойки и соответствуют стандартам безопасности вышки.

Как соединить растяжку и анкерный болт растяжки?

Соединение растяжек с анкерными болтами растяжек (наземными анкерами) является критически важным шагом для передачи натяжения троса на землю, обеспечивая устойчивость вышки:

1. Подготовка анкера: Убедитесь, что анкер (прочный бетонный или стальной анкер, рассчитанный на натяжные нагрузки) правильно установлен в земле под углом 45–60° относительно растяжки. Анкер должен быть полностью затвердевшим (для бетона) и надежно заглубленным для сопротивления выдергивающим усилиям.
2. Вывод анкерного болта: Убедитесь, что верхний болт анкера (анкерный болт растяжки) выступает над землей и имеет резьбу для установки крепежа. Болт должен быть изготовлен из высокопрочной стали для выдерживания натяжения растяжки.
3. Заделка троса: Заделайте свободный конец растяжки с помощью тех же высокопрочных фитингов (обжимные гильзы, зажимы для тросов или коуши), что и для соединения с вышкой, обеспечив надежный, нагруженный конец.
4. Сборка крепежа: Прикрепите талреп (для регулировки натяжения) и скобу к заделанной растяжке. Талреп соединяется с анкерным болтом растяжки через гайку или шайбу, позволяя точно регулировать натяжение троса.
5. Натяжение и фиксация: Используйте талреп для натяжения растяжки до требуемой спецификации, гарантируя, что она сопротивляется боковым силам, не сдвигая анкер. После натяжения зафиксируйте талреп шплинтами или контргайками, чтобы предотвратить его ослабление со временем.
6. Финальная проверка: Убедитесь, что соединение надежно, анкер не показывает признаков движения, а растяжка выровнена под правильным углом 45–60°. Проверьте наличие коррозии на болте, крепеже и заделке троса, обеспечив соответствие IEC 62305 и местным нормам безопасности.

Нажмите здесь для получения дополнительной информации!!!!!!

3. Сотрудничающие клиенты

4. Сертификаты

5. Наши услуги

JIAYAO CO., LTD. является профессиональным производителем телекоммуникационных вышек, одобренным по стандарту ISO9001. Мы стремимся предоставлять клиентам наиболее оптимизированные решения и лучшие вышки связи. Многие продукты были экспортированы в США, Европу и другие 55 стран.
Мы специализируемся на проектировании и производстве вышек из угловой стали, трубчатых стальных вышек, монопольных вышек, вышек в виде сосны, козловых вышек и сторожевых вышек. Наши отделы включают проектирование, НИОКР, инспекцию, лабораторию, контроль качества, гальванизацию и отдел стальных вышек. Наше сырье поступает от известных сталелитейных заводов Китая: HBIS Group, Baowu Steel Group, Shougang Group.

Если вам это нужно, мы будем рады вам 24 часа в сутки!
