Устойчивая проволочная башня, предназначенная для выдержки суровых ветровых условий с высокопрочной сталью и ISO-сертифицированными болтами и гайками

JIAYAO CO., LTD.

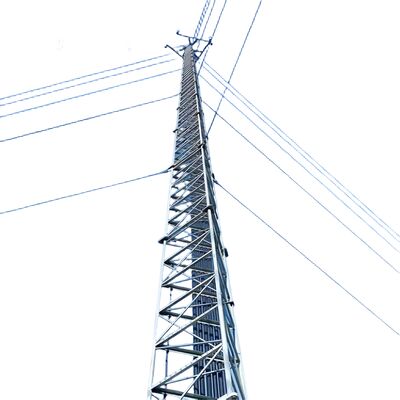

Вантовая мачта (также называемая вантовой башней) представляет собой высокую, тонкую конструкцию, устойчивость которой обеспечивается внешними оттяжками (высокопрочными стальными тросами) — в отличие от самонесущих башен, которые стоят независимо. Такая конструкция позволяет достигать большей высоты при меньшем количестве конструкционного материала, что делает ее экономически эффективным выбором для применений, требующих обширного покрытия или возвышения.

1. Спецификации

Что представляет собой корпус вантовой башни?

Корпус вантовой башни (вантовой мачты) представляет собой центральную, тонкую несущую конструкцию, которая поддерживает антенны, датчики или другое оборудование, опираясь на внешние оттяжки для боковой устойчивости (а не на самонесущую жесткость). Обычно изготавливается в виде трубчатого или решетчатого стального каркаса, он уже, чем самонесущие башни, и имеет коническую конструкцию (шире у основания, уже вверху), чтобы оптимизировать распределение нагрузки и сопротивление ветру. Корпус башни изготавливается из оцинкованной конструкционной стали (в соответствии со стандартами ASTM A36/S235JR) для обеспечения коррозионной стойкости и долговечности в наружных условиях. Он служит монтажной базой для ключевых аксессуаров, таких как лестницы для подъема, крепления антенн и кабельные лотки, а его модульная конструкция позволяет настраивать высоту в диапазоне от 30 м до более 200 м, адаптированную для таких применений, как вещание, телекоммуникации или метеорологический мониторинг.

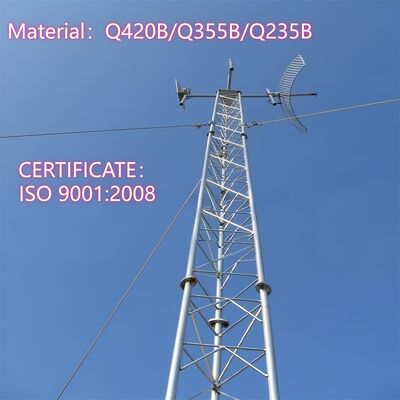

Как установить антенну на вантовую башню?

Установка антенны на вантовую башню выполняется в соответствии со структурированным, соответствующим требованиям безопасности процессом, соответствующим конструкции башни и отраслевым стандартам:

1. Подготовка к установке: Проверьте несущую способность башни, чтобы убедиться, что она может выдержать вес антенны (включая оборудование и связанные с ним кабели). Осмотрите корпус башни на наличие коррозии, структурных повреждений или ослабленных соединений и подтвердите соответствие местным нормам безопасности (например, IEC 62305 для защиты от молний).
2. Установка крепления антенны: Прикрепите специальные крепления антенны (интегрированные аксессуары башни) к заранее определенным точкам на корпусе башни. Эти крепления обычно закрепляются с помощью высокопрочных болтов, совместимых с оцинкованной стальной конструкцией башни, обеспечивая прочное соединение, выдерживающее ветровые нагрузки и вибрации.
3. Подъем и позиционирование антенны: Используйте краны или специализированное подъемное оборудование, чтобы поднять антенну на целевую высоту (стратегически выбранную для оптимального покрытия сигнала). Совместите антенну с предполагаемым направлением передачи/приема, используя лазерные инструменты или измерители выравнивания для точности.
4. Закрепление антенны: Закрепите антенну на предварительно установленных креплениях с помощью совместимого оборудования, затянув болты до указанного крутящего момента, чтобы предотвратить смещение. Убедитесь, что антенна находится на одном уровне и устойчива, без колебаний, которые могут повлиять на производительность или структурную целостность.
5. Прокладка и интеграция кабелей: Проложите сигнальные кабели или фидеры через встроенные кабельные лотки башни, чтобы защитить их от повреждений окружающей среды. Подключите кабели к антенне и проложите их к наземному оборудованию, обеспечив надлежащую изоляцию и гидроизоляцию в точках соединения.
6. Окончательная проверка: Проведите визуальную проверку антенны, креплений и кабелей, чтобы подтвердить надежность установки. Проверьте передачу/прием сигнала антенны, чтобы убедиться в ее работоспособности, и убедитесь, что все протоколы безопасности (например, защита от падения для рабочих) соблюдаются на протяжении всего процесса.

Что такое устройство защиты от падения на вантовой башне?

Устройство защиты от падения для вантовой башни представляет собой специализированный компонент безопасности, установленный на корпусе башни для предотвращения несанкционированного доступа и снижения рисков падения. Общие конструкции включают в себя:

• Противоскользящие воротники/юбки: Круговые или конические стальные барьеры, установленные у основания башни (обычно на высоте 2–3 м над землей), чтобы блокировать попытки подъема, лишая возможности ухватиться руками или ногами.
• Шипованные или зубчатые средства сдерживания: Несмертельные, заостренные стальные приспособления на нижних секциях башни или лестницах, чтобы отбить желание несанкционированного подъема.
• Запертый доступ: Если башня оборудована панелью доступа на уровне земли или точкой входа на лестницу, запертые ворота ограничивают доступ только сертифицированному персоналу.

Эти устройства изготавливаются из коррозионностойких материалов (например, оцинкованной стали, соответствующей корпусу башни), чтобы выдерживать наружные условия. Их основная цель — повысить безопасность, предотвращая случайное или преднамеренное восхождение неподготовленных лиц, в соответствии с местными строительными нормами безопасности и снижением ответственности для операторов башен.

Как соединить оттяжку и вантовую башню?

Соединение оттяжек с вантовой башней предполагает надежный, несущий нагрузку процесс, чтобы обеспечить эффективную стабилизацию башни от ветровых и сейсмических сил:

1. Подготовка: Выберите оттяжки из высокопрочных стальных тросов (в соответствии с ASTM A475) с цинковым или полимерным покрытием для долговечности. Убедитесь, что корпус башни имеет предварительно изготовленные точки крепления (например, проушины, кронштейны или траверсы) с интервалом 20–30 м, как указано в конструкции башни.
2. Установка крепежной фурнитуры: Установите сверхпрочные кронштейны или скобы для оттяжек в заранее определенных точках крепления башни, используя высокопрочные болты (совместимые с оцинкованной стальной конструкцией башни). Эти кронштейны предназначены для равномерного распределения натяжения по корпусу башни.
3. Оконцевание троса: Используйте профессиональные концевые фитинги (например, обжимные втулки, кабельные зажимы или коуши) для закрепления конца каждой оттяжки. Обжимные втулки обжимаются на тросе для постоянного, высокопрочного соединения, в то время как кабельные зажимы обеспечивают регулируемое натяжение.
4. Соединение и натяжение: Прикрепите оконечный конец оттяжки к кронштейну башни с помощью скобы или штифта, обеспечив надежную посадку без провисания. Используйте натяжное приспособление (например, талреп или лебедку) для регулировки натяжения троса в соответствии со спецификацией конструкции — критично для балансировки боковых сил на башне.
5. Проверка: Убедитесь, что соединение выровнено с конической конструкцией башни и что трос натянут равномерно (избегая чрезмерного затягивания, которое может привести к нагрузке на корпус башни). Убедитесь, что фурнитура и концевые фитинги устойчивы к коррозии и соответствуют стандартам безопасности башни.

Как соединить оттяжку и анкерный болт?

Соединение оттяжек с анкерными болтами (грунтовыми анкерами) является критическим шагом для передачи натяжения троса на землю, обеспечивая устойчивость башни:

1. Подготовка анкера: Убедитесь, что грунтовой анкер (сверхпрочный бетонный или стальной анкер, предназначенный для растягивающих нагрузок) правильно установлен в земле под углом 45–60° по отношению к оттяжке. Анкер должен быть полностью затвердевшим (для бетона) и надежно заглублен, чтобы противостоять вырывающим силам.
2. Выступ анкерного болта: Убедитесь, что верхний болт анкера (анкерный болт оттяжки) выступает над землей и имеет резьбу для крепления фурнитуры. Болт должен быть изготовлен из высокопрочной стали, чтобы выдерживать натяжение оттяжки.
3. Оконцевание троса: Оконечите свободный конец оттяжки, используя те же высокопрочные фитинги (обжимные втулки, кабельные зажимы или коуши), которые используются для соединения с башней, обеспечивая надежный, несущий нагрузку конец.
4. Сборка крепежной фурнитуры: Прикрепите талреп (для регулировки натяжения) и скобу к оконечному концу оттяжки. Талреп соединяется с анкерным болтом оттяжки с помощью гайки или шайбы, что позволяет точно настроить натяжение троса.
5. Натяжение и закрепление: Используйте талреп, чтобы натянуть оттяжку до требуемой спецификации, обеспечив сопротивление боковым силам, не вытягивая анкер. После натяжения зафиксируйте талреп шплинтами или контргайками, чтобы предотвратить ослабление со временем.
6. Окончательная проверка: Убедитесь, что соединение надежно, анкер не имеет признаков смещения, а оттяжка выровнена под правильным углом 45–60°. Осмотрите болт, фурнитуру и оконечник троса на наличие коррозии, обеспечив соответствие требованиям IEC 62305 и местным нормам безопасности.

Пожалуйста, нажмите здесь для получения дополнительной информации!!!!!!

3. Клиенты сотрудничества

4. Сертификаты

5. Наши услуги

JIAYAO CO., LTD. является профессиональным производителем телекоммуникационных башен, сертифицированным по ISO9001. Мы стремимся предоставлять клиентам наиболее оптимизированные решения и лучшие башни связи. Многие продукты экспортируются в США, Европу и другие 55 стран.
Мы специализируемся на проектировании и производстве башен из угловой стали, трубчатой стали, монопольных башен, башен в виде сосен, вантовых башен и охранных башен. Наши отделы включают в себя проектирование, исследования и разработки, инспекцию, лабораторию, контроль качества, оцинковку и отделы стальных башен. Наше сырье поставляется с известных сталелитейных заводов Китая: HBIS Group, Baowu Steel Group, Shougang Group.

Если вам это нужно, мы будем рады вам 24 часа в сутки!
