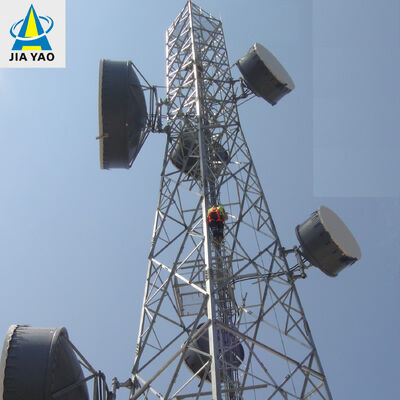

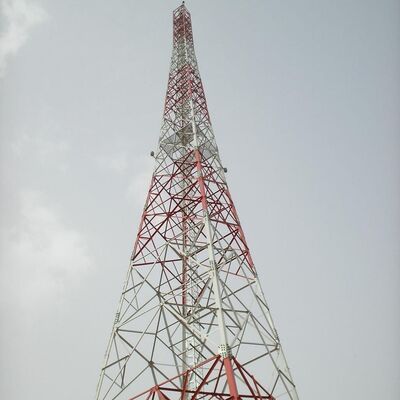

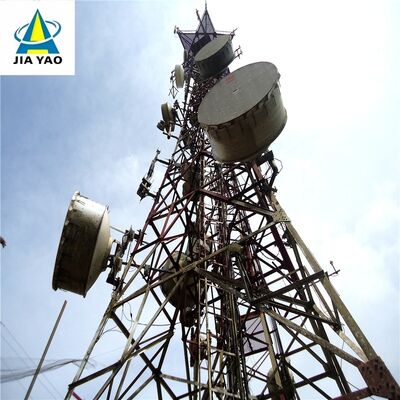

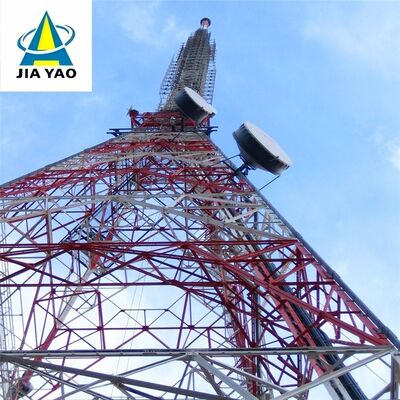

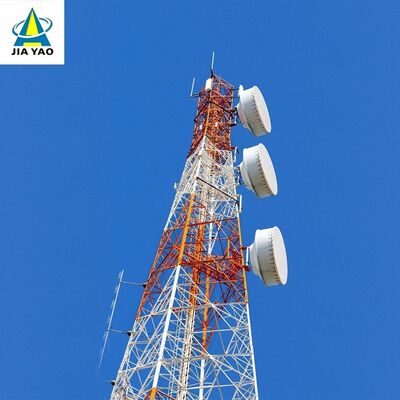

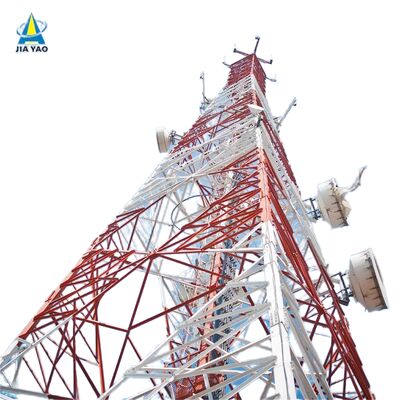

4-ногая угловая стальная башня, разработанная в соответствии со стандартами ANSI TIA и EN, обеспечивающая поддержку проектов телекоммуникационной и энергетической инфраструктуры

JIAYAO CO.,LID

Описание продукта

Подробная информация о упаковке:Телекоммуникационная башня будет соединена с помощью оцинкованных ремней по требованиям клиента.

Доставка:Отправлено через 20 дней после оплаты из порта Тяньцзинь

Члены башни:Одна стальная башня разделена на несколько пучков.

Свертки:Пакрум.Лонный мешок или сталь

Мы специализируемся на проектировании и производстве стальных башен для телекоммуникаций, мониторинга, наблюдения и безопасности.Ниже приведена подробная информация о продукте:

Какова последняя структура четырехногой угловой стальной башни?

Решетчатая структура четырехногой угловой стальной башни представляет собой перекрестную решетку, которая соединяет четыре вертикальных стальных ножки башни.Сделанные из взаимосвязанных стальных элементов (обычно угловых стальных или решетчатых балок), он образует паутину, которая распределяет нагрузки, включая собственный вес башни, вес оборудования, ветер, сейсмические силы и ледяные нагрузки, равномерно по всем четырем ногам.Эта структура интегрирована по всей высоте башни., дополняющий конический дизайн башни (более широкий у основания, более узкий в верхней части) для повышения целостности и стабильности конструкции.Конфигурация решетки балансирует высокую прочность с легким весом, уменьшая использование материалов, одновременно максимизируя грузоподъемность и устойчивость к экстремальным условиям окружающей среды.уменьшение сопротивления ветра и дальнейшее улучшение общей стабильности башни.

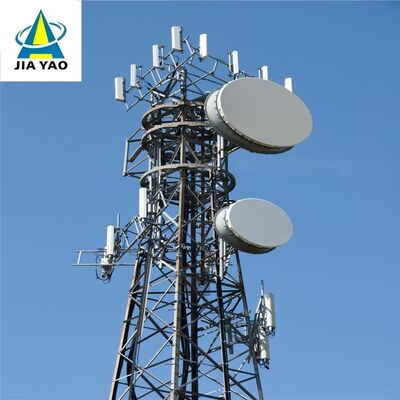

Как установить антенну MW на четырехногую угловую стальную башню? - Что?

Установка микроволновой тарелки (МВ) на четырехногой угловой стальной башне осуществляется систематическим, безопасным образом:

1. Предварительная подготовка к установке: Проверьте грузоподъемность башни, чтобы убедиться, что она может выдержать вес диски MW (включая диску, крепление и связанное оборудование).Проверить, что конструкция башни соответствует соответствующим стандартам (.g., TIA/EIA-222-G/F) для монтажа оборудования.
2. Установка брекетов: Прикрепить специальные антенны/микроволновые брекеты (прилагаемые к башне или изготовленные на заказ) к заранее определенным точкам крепления на корпусе башни или платформе оборудования.Эти скобки закреплены с помощью высокопрочных болтов (соответствующих стандарту ISO 898 класса 6.8/8.8) для обеспечения прочного соединения с решетчатой конструкцией или ногами башни.
3. Подъем тарелок и их расположение: Использование кранов или специального подъемного оборудования для подъема диски MW на целевую высоту (обычно на верхних участках башни или специальной платформе оборудования).Убедитесь, что блюдо выровнено с предполагаемым маршрутом связи от точки к точке (по мере необходимости регулируйте азимут и высоту).
4. Защита тарелки: Прикрепить дисплей MW к заранее установленным креплениям с помощью совместимого оборудования, затягивая болты до указанного крутящего момента с помощью калиброванных инструментов.без колебаний и движений.
5. Маршрутизация и интеграция кабеля: прокладывать кабели сигнальных приборов через встроенные в башню кабельные поддоны, чтобы защитить их от повреждений окружающей среды.передатчики/приемники) на базе башни или промежуточной платформе, обеспечивая надлежащую изоляцию и гидроизоляцию.
6. Заключительная проверка: Провести визуальную проверку, чтобы убедиться, что диагональ надежно установлена, скобки не повреждены и кабели правильно организованы.соблюдение протоколов безопасности в течение всего процесса.

Какова основная структура четырехногой угловой стальной башни?

Основной конструкцией четырехногой угловой стальной башни является самоподдерживающаяся рама, предназначенная для стабильности и несущей способности, состоящая из трех основных компонентов:

• Четыре вертикальных угловых стальных ножки: Первичные несущие элементы, изготовленные из высококачественной конструктивной стали (например, Q235B, Q345B, Q420; соответствующие ASTM A36/A572) и расположенные в квадратной конфигурации основания.Эти ножки переносят общий вес башни (включая оборудование и нагрузки на окружающую среду) на фундамент.
• Соединения решетчатых решеток: скрещенные стальные элементы (угловые стальные или решетчатые стержни), соединяющие четыре ноги горизонтально и диагонально.и сопротивляется боковым силам (ветру), сейсмическая активность), образуя характерную решетчатую структуру башни.
• Коннированный дизайн рамы: башня постепенно сужается от основания к вершине (более широкая внизу, более узкая вверху),оптимизация структурной целостности путем концентрации материала там, где нагрузки наиболее тяжелые (у основания), и снижение сопротивления ветра на более высоких высотах.

Дополнительные структурные элементы (например, платформы оборудования, лестницы для подъема и кабельные поддоны) интегрированы в основную структуру для поддержки практической функциональности.но четыре вертикальных ноги и решетчатые решетчатые соединения формируют структурный хребет башни.

Платформа, лестница четырехногой угловой стальной башни

А. Платформа

• Цель: служит поднятым, стабильным рабочим пространством для установки, обслуживания или осмотра оборудования (например, антенны MW, антенны 5G, устройства наблюдения) и компонентов башни.Он также обеспечивает безопасное место отдыха для рабочих во время восхождения.
• Особенности конструкции: обычно изготовлены из оцинкованной стали (соответствующая ASTM A123/ISO 1461 для коррозионной стойкости) и интегрированные в решетчатую структуру башни на заданных высотах.Платформы могут включать в себя перила безопасностиОни спроектированы, чтобы поддерживать вес рабочих, инструментов и оборудования, выстраиваясь в соответствии с общей грузоподъемностью башни.
• Конфигурация: могут быть добавлены на нескольких высотах в зависимости от потребностей проекта (например, вблизи точек установки антенны или в середине башни для обслуживания).

B. Лестница

• Цель: Специальная система безопасного доступа, которая позволяет работникам подниматься по башне, чтобы добраться до платформ, оборудования или верхних секций для установки, проверки или ремонта.
• Особенности конструкции: Изготовлен из оцинкованной стали для долговечности и коррозионной устойчивости, с равномерно расставленными ступеньками (согласно стандартам безопасности отрасли) для комфортного восхождения.Системы сдерживания падения (e)Лестница крепится вертикально к ногам башни или решетке, обеспечивая безопасный и стабильный путь.
• Соответствие: Разработан в соответствии с правилами безопасности и отраслевыми стандартами (например, TIA/EIA-222-G/F), приоритетом которой является защита работников при вертикальном доступе.

Вместе платформа и лестница повышают удобство использования башни, обеспечивая безопасный и эффективный доступ к высоковольтному оборудованию и компонентам, поддерживая текущую эксплуатацию и техническое обслуживание.

- Что?

Испытания стальных угловых цилиндровых башен

Гальванизация - это жизненно важная обработка поверхности для четырехногих угловых стальных решетчатых башен,обеспечивая долгосрочную коррозионную стойкость, чтобы выдержать суровые наружные условия и продлить срок службы башни более 20 летНиже приведен упрощенный обзор испытаний по оцинкованию:

1Основные цели тестирования

• Обеспечить достаточную толщину покрытия для долговечной защиты от коррозии.
• Проверяют однородность цинкового покрытия и сильную адгезию (предотвращают шелушение).
• Проверьте наличие критических дефектов (например, голая сталь, трещины, ямы).
• Соблюдать международные стандарты (ASTM A123, ISO 1461).

2Основные методы испытаний (проводятся после завода и после установки)

• Толщина покрытия: Использовать магнитные толщиномеры (неразрушительные) или микрометры (разрушительные только для образцов); минимум 85-120 мкм (более толстые для суровой среды).
• Присоединение: испытание на изгибе (180°), испытание с молотком или испытание с ножом на перекрестном люке. Не допускается отсоединение покрытия.
• Визуальный осмотр: Проверьте наличие голых сталей, трещин, неравномерного накопления цинка или загрязнения; незначительные нарушения приемлемы, если они не оказывают воздействия.
• Устойчивость к коррозии: Испытание солевым распылением (ASTM B117/ISO 9227) в течение 100−500 часов (противодействие красной ржавчине); необязательно длительное воздействие на поле.
• Факультативный химический анализ: AAS/XRF для подтверждения чистоты цинка ≥ 98% и обнаружения примеси.

3. Стандарты соответствия

Придерживаться ASTM (A123, B117, A572), ISO (1461, 9227, 898), кодов проектирования башен (TIA/EIA-222-G/F) и местных правил.

4Проверки после установки

• Повторить измерение толщины в критических узлах.
• Проверьте повреждения (подразнения, вмятины) и при необходимости дотронитесь к ним с помощью богатой цинком краски.
• Проверяют целостность покрытия в отверстиях болтов и местах с высоким износом.

Это испытание обеспечивает надежность оцинкованного покрытия, поддерживая производительность башни в инфраструктурных приложениях.

Пожалуйста, нажмите здесь для получения дополнительной информации!!!!!!

Упаковка и перевозка

Сертификаты

- Что?Пожалуйста, нажмите здесь для получения дополнительной информации!!!!!!

Типы продуктов и преимущества

Самоподдерживающаяся башня 
Самоподдерживающаяся башня обычно представляет собой башню с 3 или 4 ногами, а ее материал - стальная труба или угловая сталь. Что касается соединения, трубчатая башня соединяется фланцем,и угловой стальной башни соединены гайками и болтами.
Особенности:
1Малый коэффициент нагрузки ветра, сильное сопротивление ветра.
2.Сохранить земельные ресурсы, удобное местоположение.
Удобная транспортировка и установка.

Стальная башня
Тюбная башня относится к самоподдерживающейся высокой стальной конструкции с колонной башни из стальных труб и секцией корпуса башни в треугольной форме.Его основные характеристики заключаются в том, что три трубки колонны башни сделаны из стальных труб и корпуса башни секции в треугольной форме, что является высокой стальной конструкцией, отличающейся от угловой стали.

Монопольная башня

Монопольная башня - это широко используемый тип, с красивым внешним видом, занимающий небольшую площадь от 9 до 18 квадратных метров, экономически эффективный и используемый большинством строительства.Купольный корпус принять более разумный раздел, который соединяется с помощью высокопрочного болта или перекрытия (сдвигательного соединения). Он обладает характеристиками простой установки и может адаптироваться к различным сложным полевым площадкам.

Башня с гидом 
Станционная башня имеет необычный внешний вид, и ее основная особенность заключается в укреплении с помощью стальной проволоки.Он легче и дешевле остальных.Он очень подходит для широких географических районов.

Станция охраны
Сторожевая башня - это многофункциональное здание, которое в основном используется для наблюдения за окружающей средой и играет важную роль во многих областях.Его дизайн подчеркивает гармонию и единство с природойНаблюдательные башни обычно состоят из корпусов башен, платформ, башен и лестниц.с компактными и прочными конструкциями.

Камуфлированная деревянная башня
Камуфлированная деревянная башня - это также своего рода искусственная башня из бионических деревьев, на базе похожая на настоящую, плюс тщательный дизайн, когда она помещается среди настоящих деревьев в зоне осмотра достопримечательностей,парк и площадь, это будет частью природы.
Особенности:
1- Уникальная структура и великолепный внешний вид.
2Сильная конструктивная стабильность и длительный срок службы.
3Небольшая площадь и большой экономический эффект.

Наши услуги

JIAYAO CO., LTD. является профессиональным производителем телекоммуникационных башен и одобрен ISO9001. Мы стремимся предоставить клиентам наиболее оптимизированные решения и лучшую коммуникационную башню.Многие продукты были экспортированы в США., Европы и 55 других стран.
Мы специализируемся на проектировании и производстве угловой стальной башни, трубной стальной башни, монопольной башни, башни сосновых деревьев, гипсовой башни и сторожевой башни.лабораторияНаши сырьевые материалы поступают из известных сталелитейных заводов Китая: HBIS Group, Baowu Steel Group, Shougang Group.
