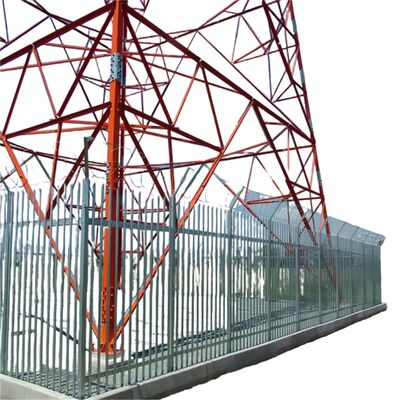

4-ногая угловая стальная башня, разработанная в соответствии со стандартами ANSI TIA и EN, обеспечивающая поддержку проектов телекоммуникационной и энергетической инфраструктуры

JIAYAO CO.,LID

Описание продукта

Детали упаковки:Телекоммуникационная вышка будет упакована в оцинкованную ленту в соответствии с требованиями заказчика.

Доставка:Отправка в течение 20 дней после оплаты из порта Тяньцзинь

Элементы вышки:Одна стальная вышка разделена на несколько пакетов.

Болты:Пакет из полипропилена или сталь

Мы специализируемся на проектировании и производстве стальных вышек по индивидуальному заказу для телекоммуникаций, мониторинга, наблюдения и безопасности.Ниже представлена подробная информация о продукте:

Какова решетчатая структура 4-х опорной угловой стальной вышки?

Решетчатая структура 4-х опорной угловой стальной вышки представляет собой перекрестную, фермообразную раму, которая соединяет четыре вертикальные угловые стальные опоры вышки. Состоящая из взаимосвязанных стальных элементов (обычно угловой стали или решетчатых стержней), она образует паутинообразный узор, который равномерно распределяет нагрузки — включая собственный вес вышки, вес оборудования, ветровые, сейсмические нагрузки и нагрузки от обледенения — по всем четырем опорам. Эта структура интегрирована по всей высоте вышки, дополняя коническую конструкцию вышки (шире у основания, уже вверху) для повышения структурной целостности и устойчивости. Решетчатая конфигурация сочетает в себе высокую прочность с легким весом, сводя к минимуму использование материалов при максимальной несущей способности и устойчивости к экстремальным условиям окружающей среды. Она также облегчает поток воздуха, уменьшая сопротивление ветру и дополнительно улучшая общую устойчивость вышки.

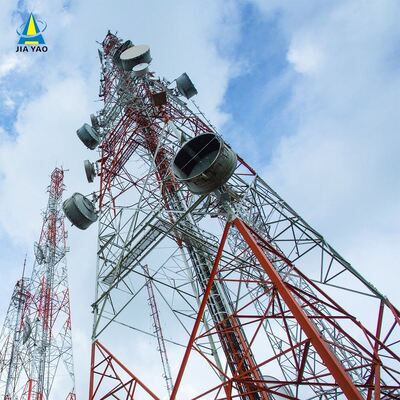

Как установить СВЧ-антенну на 4-х опорную угловую стальную вышку?​

Установка микроволновой (СВЧ) антенны на 4-х опорную угловую стальную вышку выполняется в соответствии с систематическим, безопасным процессом:

1. Подготовка к установке: Проверьте несущую способность вышки, чтобы убедиться, что она может выдержать вес СВЧ-антенны (включая антенну, монтажный кронштейн и сопутствующее оборудование). Убедитесь, что конструкция вышки соответствует соответствующим стандартам (например, TIA/EIA-222-G/F) для монтажа оборудования.
2. Установка кронштейна: Прикрепите специальные антенные/микроволновые кронштейны (поставляются с вышкой или изготавливаются на заказ) к заранее определенным точкам крепления на корпусе вышки или платформе оборудования. Эти кронштейны закрепляются с помощью высокопрочных болтов (соответствующих классу ISO 898 6.8/8.8), чтобы обеспечить прочное соединение с решетчатой конструкцией или опорами вышки.
3. Подъем и позиционирование антенны: Используйте краны или специализированное подъемное оборудование, чтобы поднять СВЧ-антенну на целевую высоту (обычно на верхние секции вышки или на специальную платформу оборудования). Убедитесь, что антенна выровнена с предполагаемым путем связи точка-точка (отрегулируйте азимут и угол возвышения по мере необходимости).
4. Закрепление антенны: Закрепите СВЧ-антенну на предварительно установленных кронштейнах с помощью совместимого оборудования, затянув болты до указанного крутящего момента с помощью откалиброванных инструментов. Убедитесь, что антенна находится на одном уровне и устойчива, без колебаний или перемещений.
5. Прокладка кабелей и интеграция: Проложите сигнальные кабели антенны через встроенные кабельные лотки вышки, чтобы защитить их от повреждений окружающей среды. Подключите кабели к соответствующему оборудованию (например, передатчикам/приемникам) у основания вышки или на промежуточной платформе, обеспечив надлежащую изоляцию и гидроизоляцию.
6. Окончательная проверка: Проведите визуальную проверку, чтобы убедиться, что антенна надежно установлена, кронштейны не повреждены, а кабели правильно организованы. Проверьте передачу сигнала антенны, чтобы убедиться в выравнивании и функциональности, соблюдая протоколы безопасности на протяжении всего процесса.

Какова основная структура 4-х опорной угловой стальной вышки?

Основная структура 4-х опорной угловой стальной вышки представляет собой самонесущую раму, предназначенную для обеспечения устойчивости и несущей способности, состоящую из трех основных компонентов:

• Четыре вертикальные угловые стальные опоры: Основные несущие элементы, изготовленные из высококачественной конструкционной стали (например, Q235B, Q345B, Q420; в соответствии с ASTM A36/A572) и расположенные в конфигурации квадратного основания. Эти опоры передают общий вес вышки (включая оборудование и нагрузки окружающей среды) на фундамент.
• Решетчатые ферменные соединения: Перекрестные стальные элементы (угловая сталь или решетчатые стержни), которые соединяют четыре опоры по горизонтали и диагонали. Эта ферменная система равномерно распределяет нагрузки по всей конструкции, повышает жесткость и сопротивляется боковым силам (ветер, сейсмическая активность), образуя характерный решетчатый узор вышки.
• Коническая конструкция рамы: Вышка постепенно сужается от основания к вершине (шире внизу, уже вверху), оптимизируя структурную целостность за счет концентрации материала там, где нагрузки самые тяжелые (у основания), и уменьшая сопротивление ветру на больших высотах.

Дополнительные конструктивные элементы (например, платформы для оборудования, лестницы для подъема и кабельные лотки) интегрированы в основную раму для поддержки практической функциональности, но четыре вертикальные опоры и решетчатые ферменные соединения образуют структурную основу вышки.

Платформа, лестница 4-х опорной угловой стальной вышки

A. Платформа

• Назначение: Служит приподнятым, устойчивым рабочим пространством для установки, обслуживания или осмотра оборудования (например, СВЧ-антенн, антенн 5G, устройств наблюдения) и компонентов вышки. Она также обеспечивает безопасное место отдыха для рабочих во время подъема.
• Особенности конструкции: Обычно изготавливается из оцинкованной стали (в соответствии с ASTM A123/ISO 1461 для коррозионной стойкости) и интегрируется в решетчатую конструкцию вышки на определенных высотах. Платформы могут включать защитные перила, нескользящие поверхности и люки для обеспечения безопасности рабочих. Они спроектированы так, чтобы выдерживать вес рабочих, инструментов и оборудования, в соответствии с общей несущей способностью вышки.
• Настройка: Может быть добавлена на нескольких высотах в зависимости от потребностей проекта (например, рядом с точками крепления антенн или в середине вышки для технического обслуживания).

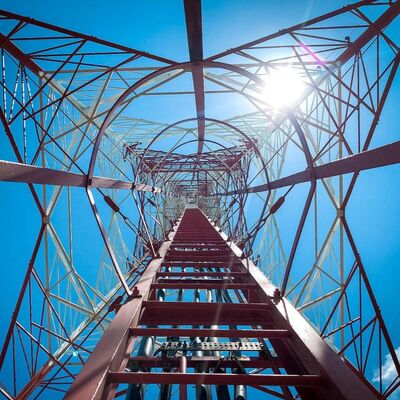

B. Лестница

• Назначение: Специальная система безопасного доступа, которая позволяет рабочим подниматься на вышку, чтобы добраться до платформ, оборудования или верхних секций для установки, осмотра или ремонта.
• Особенности конструкции: Изготовлена из оцинкованной стали для долговечности и коррозионной стойкости, с равномерно расположенными перекладинами (в соответствии со стандартами безопасности отрасли) для удобного подъема. Основные функции безопасности включают поручни, системы защиты от падения (например, направляющие для тросов для страховочных привязей) и иногда ограждения для предотвращения падений. Лестница крепится вертикально к опорам вышки или решетчатой ферме, обеспечивая безопасный и устойчивый путь.
• Соответствие: Разработана в соответствии с правилами безопасности и отраслевыми стандартами (например, TIA/EIA-222-G/F), уделяя первостепенное внимание защите рабочих во время вертикального доступа.

Вместе платформа и лестница повышают удобство использования вышки, обеспечивая безопасный и эффективный доступ к высотному оборудованию и компонентам, поддерживая текущую эксплуатацию и техническое обслуживание.

​

Испытания оцинкованной угловой стальной вышки

Оцинковка является жизненно важной обработкой поверхности для 4-х опорных угловых стальных решетчатых вышек, обеспечивая долговременную коррозионную стойкость, чтобы выдерживать суровые условия окружающей среды и продлевать срок службы вышки более чем на 20 лет. Ниже приводится упрощенный обзор ее испытаний на оцинковку:

1. Основные цели испытаний

• Обеспечить достаточную толщину покрытия для прочной защиты от коррозии.
• Проверить однородность цинкового покрытия и прочную адгезию (предотвратить отслаивание/шелушение).
• Проверить отсутствие критических дефектов (например, оголенной стали, трещин, раковин).
• Соответствовать международным стандартам (ASTM A123, ISO 1461).

2. Основные методы испытаний (проводятся после завода и после установки)

• Толщина покрытия: Используйте магнитные толщиномеры (неразрушающие) или микрометры (разрушающие только образцы); минимум 85–120 мкм (толще для суровых условий).
• Адгезия: Испытание на изгиб (180°), испытание молотком или испытание на перекрестную насечку ножом — отслоение покрытия не допускается.
• Визуальный осмотр: Проверьте наличие оголенной стали, трещин, неравномерного наращивания цинка или загрязнения; незначительные неровности допустимы, если они не влияют на работу.
• Коррозионная стойкость: Испытание солевым туманом (ASTM B117/ISO 9227) в течение 100–500 часов (сопротивление красной ржавчине); дополнительное длительное воздействие в полевых условиях.
• Дополнительный химический анализ: AAS/XRF для подтверждения ≥98% чистоты цинка и обнаружения примесей.

3. Стандарты соответствия

Соблюдайте ASTM (A123, B117, A572), ISO (1461, 9227, 898), коды проектирования вышек (TIA/EIA-222-G/F) и местные правила.

4. Точечные проверки после установки

• Повторно измерьте толщину в критических соединениях.
• Осмотрите на наличие повреждений (царапин, вмятин) и при необходимости подкрасьте цинкосодержащей краской.
• Проверьте целостность покрытия в отверстиях для болтов и зонах повышенного износа.

Это испытание обеспечивает надежность оцинкованного покрытия, поддерживая производительность вышки в инфраструктурных приложениях.

Пожалуйста, нажмите здесь для получения дополнительной информации!!!!!!

Упаковка и доставка

Сертификаты

​Пожалуйста, нажмите здесь для получения дополнительной информации!!!!!!

Типы продукции и преимущества по индивидуальному заказу

Самонесущая вышка 
Самонесущая вышка обычно представляет собой 3-х или 4-х опорную вышку, а ее материалом является стальная труба или угловая сталь. Что касается соединения, трубчатая вышка соединяется фланцем, а угловая стальная вышка соединяется гайками и болтами. 
Особенности: 
1. Малый коэффициент ветровой нагрузки, высокая устойчивость к ветру. 
2. Экономия земельных ресурсов, удобное расположение. 
Удобная транспортировка и установка. 

Трубчатая стальная вышка
Трубчатая вышка относится к самонесущей высотной стальной конструкции со столбом вышки, изготовленным из стальных труб, и секцией корпуса вышки треугольной формы. Ее основными характеристиками являются то, что три столба трубчатой вышки изготовлены из стальных труб, а секция корпуса вышки имеет треугольную форму, что является высотной стальной конструкцией, отличной от угловой стали.

Монопольная вышка

Монопольная вышка — это часто используемый тип, имеющий красивый внешний вид, занимающий небольшую площадь от 9 до 18 квадратных метров, экономичный и принятый большинством строителей. Корпус вышки имеет более разумное сечение, которое соединяется с помощью высокопрочного болта или нахлеста (скользящее соединение). Она обладает характеристиками простоты установки и может адаптироваться к различным сложным условиям на месте.

Вантовая вышка 
Вантовая вышка имеет новый внешний вид, и ее самая большая характеристика — усиление с помощью стального троса. Вантовая вышка — это распространенный тип коммуникационной вышки, которая является экономичной и практичной. Она легче и дешевле других. Она очень подходит для географически широких районов. 

Сторожевая вышка
Сторожевая вышка — это многофункциональное здание, в основном используемое для наблюдения за окружающей средой и играющее важную роль в нескольких областях. Ее конструкция подчеркивает гармонию и единство с окружающей средой, а архитектурный стиль обычно согласуется с окружающей средой. Смотровые вышки обычно состоят из корпусов башен, платформ, башен и лестниц, с компактными и прочными конструкциями.

Камуфлированная вышка-дерево
Камуфлированная вышка-дерево также является разновидностью искусственных деревьев бионической вышки-дерева, основанной на реальном дереве, плюс тщательный дизайн, при размещении среди настоящих деревьев в зоне осмотра достопримечательностей, парке и сквере, она станет частью природы. 
Особенности: 
1. Изысканная структура и великолепный внешний вид. 
2. Высокая структурная устойчивость и долгий срок службы. 
3. Небольшая площадь покрытия и большой экономический эффект.

Наши услуги

JIAYAO CO., LTD. является профессиональным производителем телекоммуникационных вышек, одобренным ISO9001. Мы стремимся предоставлять клиентам наиболее оптимизированные решения и лучшие коммуникационные вышки. Многие продукты были экспортированы в США, Европу и другие 55 стран.
Мы специализируемся на проектировании и производстве угловых стальных вышек, трубчатых стальных вышек, монопольных вышек, сосновых вышек, вантовых вышек и сторожевых вышек. Наши отделы включают в себя отделы проектирования, исследований и разработок, инспекции, лаборатории, контроля качества, оцинковки и стальных вышек. Наше сырье поступает от известных сталелитейных заводов Китая: HBIS Group, Baowu Steel Group, Shougang Group.
​

Если вам это нужно, мы будем рады вам 24 часа в сутки!
