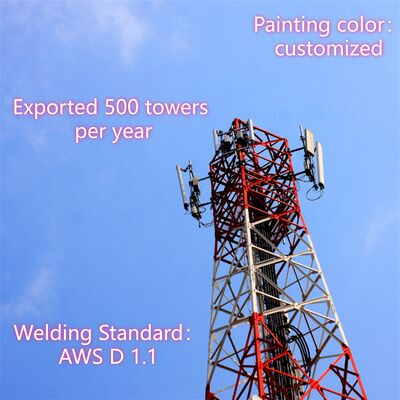

Стальная угловая четырехногая башня из стали, с болтами, гайками и шайбами, соответствующая стандартам DIN 7990 и ISO 6507-1 для надежной сборки.

JIAYAO CO.,LID

Что такое4-ногая угловая стальная решетчатая башня?

4-ногая угловая стальная решетчатая башня - это отдельно стоящая, высокопрочная стальная конструкция, предназначенная для поддержки критической инфраструктуры. Характеризуется квадратной четырехногой рамой и перекрестными решетчатыми соединениями, служит надежной основой для связи, передачи электроэнергии и других промышленных применений по всему миру. В отличие от башен с оттяжками, которые полагаются на внешние провода для устойчивости, эта самонесущая конструкция стоит независимо, что делает ее адаптируемой к различным условиям, от городских районов до отдаленных регионов.

Описание продукта

Детали упаковки:Телекоммуникационная башня будет связана оцинкованной лентой в соответствии с требованиями клиента.

Доставка:Отправка через 20 дней после оплаты из порта Тяньцзинь

Элементы башни: Одна стальная башня разделена на несколько связок.

Болты:Пакет из полипропилена или стали

Что такое решетчатая структура 4-ногой угловой стальной башни?

Решетчатая структура 4-ногой угловой стальной башни представляет собой перекрестную, фермообразную раму, которая соединяет четыре вертикальные угловые стальные стойки башни. Состоящая из взаимосвязанных стальных элементов (обычно угловой стали или решетчатых стержней), она образует паутинообразный рисунок, который равномерно распределяет нагрузки — включая собственный вес башни, вес оборудования, ветер, сейсмические силы и ледовые нагрузки — по всем четырем стойкам. Эта структура интегрирована по всей высоте башни, дополняя коническую конструкцию башни (шире у основания, уже вверху), чтобы повысить структурную целостность и устойчивость. Решетчатая конфигурация сочетает в себе высокую прочность с легким весом, сводя к минимуму использование материалов при максимальной несущей способности и устойчивости к экстремальным условиям окружающей среды. Она также облегчает поток воздуха, уменьшая сопротивление ветру и дополнительно улучшая общую устойчивость башни.

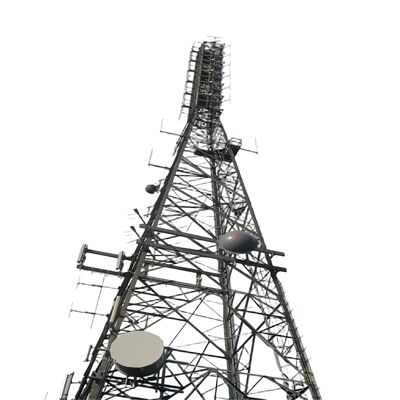

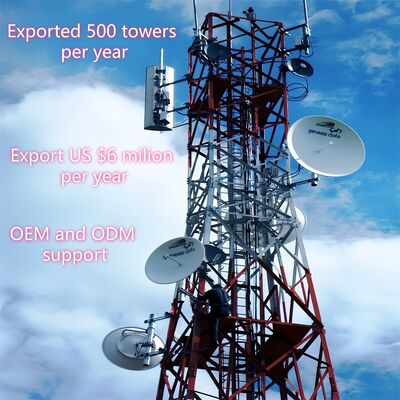

Как установить СВЧ-антенну на 4-ногую угловую стальную башню?​

Установка микроволновой (СВЧ) антенны на 4-ногую угловую стальную башню выполняется в соответствии с систематическим, безопасным процессом:

1. Подготовка к установке: Проверьте несущую способность башни, чтобы убедиться, что она может выдержать вес СВЧ-антенны (включая антенну, монтажный кронштейн и сопутствующее оборудование). Убедитесь, что конструкция башни соответствует соответствующим стандартам (например, TIA/EIA-222-G/F) для монтажа оборудования.
2. Установка кронштейна: Прикрепите специальные антенные/микроволновые кронштейны (поставляются с башней или изготавливаются на заказ) к заранее определенным точкам крепления на корпусе башни или платформе оборудования. Эти кронштейны закрепляются с помощью высокопрочных болтов (в соответствии с ISO 898 класса 6.8/8.8), чтобы обеспечить прочное соединение с решетчатой конструкцией или стойками башни.
3. Подъем и позиционирование антенны: Используйте краны или специализированное подъемное оборудование, чтобы поднять СВЧ-антенну на целевую высоту (обычно на верхних секциях башни или на специальной платформе для оборудования). Убедитесь, что антенна выровнена с предполагаемым путем связи точка-точка (отрегулируйте азимут и угол возвышения по мере необходимости).
4. Закрепление антенны: Закрепите СВЧ-антенну на предварительно установленных кронштейнах с помощью совместимого оборудования, затянув болты до указанного крутящего момента с помощью откалиброванных инструментов. Убедитесь, что антенна находится на одном уровне и устойчива, без колебаний или движений.
5. Прокладка кабелей и интеграция: Проложите сигнальные кабели антенны через встроенные кабельные лотки башни, чтобы защитить их от повреждений окружающей среды. Подключите кабели к соответствующему оборудованию (например, передатчикам/приемникам) у основания башни или на промежуточной платформе, обеспечив надлежащую изоляцию и гидроизоляцию.
6. Окончательная проверка: Проведите визуальную проверку, чтобы убедиться, что антенна надежно установлена, кронштейны не повреждены, а кабели правильно организованы. Проверьте передачу сигнала антенны, чтобы убедиться в выравнивании и функциональности, соблюдая протоколы безопасности на протяжении всего процесса.

Что такое основная структура 4-ногой угловой стальной башни?

Основная структура 4-ногой угловой стальной башни представляет собой самонесущую раму, предназначенную для обеспечения устойчивости и несущей способности, состоящую из трех основных компонентов:

• Четыре вертикальные угловые стальные стойки: Основные несущие элементы, изготовленные из высококачественной конструкционной стали (например, Q235B, Q345B, Q420; в соответствии с ASTM A36/A572) и расположенные в конфигурации квадратного основания. Эти стойки передают общий вес башни (включая оборудование и нагрузки окружающей среды) на фундамент.
• Решетчатые ферменные соединения: Перекрестные стальные элементы (угловая сталь или решетчатые стержни), которые соединяют четыре стойки по горизонтали и диагонали. Эта ферменная система равномерно распределяет нагрузки по всей конструкции, повышает жесткость и сопротивляется боковым силам (ветер, сейсмическая активность), образуя характерный решетчатый рисунок башни.
• Коническая конструкция рамы: Башня постепенно сужается от основания к вершине (шире внизу, уже вверху), оптимизируя структурную целостность за счет концентрации материала там, где нагрузки самые тяжелые (у основания), и уменьшая сопротивление ветру на больших высотах.

Дополнительные конструктивные элементы (например, платформы для оборудования, лестницы для подъема и кабельные лотки) интегрированы в основную раму для поддержки практической функциональности, но четыре вертикальные стойки и решетчатые ферменные соединения образуют структурную основу башни.

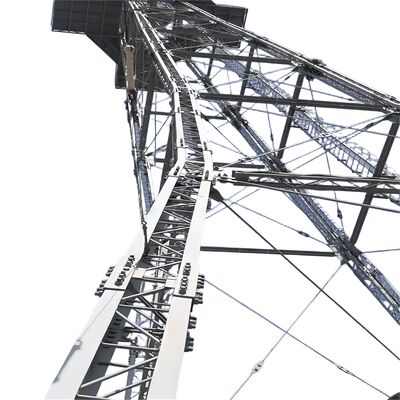

Платформа, лестница 4-ногой угловой стальной башни

A. Платформа

• Назначение: Служит приподнятым, устойчивым рабочим пространством для установки, обслуживания или осмотра оборудования (например, СВЧ-антенн, антенн 5G, устройств наблюдения) и компонентов башни. Она также обеспечивает безопасную точку отдыха для рабочих во время подъема.
• Особенности конструкции: Обычно изготавливается из оцинкованной стали (в соответствии с ASTM A123/ISO 1461 для коррозионной стойкости) и интегрируется в решетчатую конструкцию башни на определенных высотах. Платформы могут включать защитные перила, нескользящие поверхности и люки для обеспечения безопасности рабочих. Они спроектированы так, чтобы выдерживать вес рабочих, инструментов и оборудования, в соответствии с общей несущей способностью башни.
• Настройка: Может быть добавлена на нескольких высотах в зависимости от потребностей проекта (например, рядом с точками крепления антенн или в середине башни для технического обслуживания).

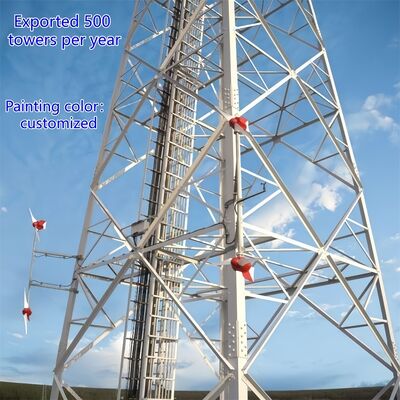

B. Лестница

• Назначение: Специальная система безопасного доступа, которая позволяет рабочим подниматься на башню, чтобы добраться до платформ, оборудования или верхних секций для установки, осмотра или ремонта.
• Особенности конструкции: Изготовлена из оцинкованной стали для долговечности и коррозионной стойкости, с равномерно расположенными перекладинами (в соответствии со стандартами безопасности отрасли) для удобного подъема. Основные функции безопасности включают поручни, системы защиты от падения (например, направляющие для тросов для страховочных привязей) и иногда ограждения для предотвращения падений. Лестница прикреплена вертикально к стойкам башни или решетчатой ферме, обеспечивая безопасный и устойчивый путь.

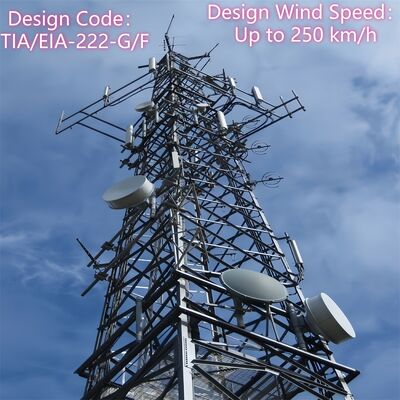

• Соответствие: Разработана в соответствии с правилами безопасности и отраслевыми стандартами (например, TIA/EIA-222-G/F), уделяя первостепенное внимание защите рабочих во время вертикального доступа.

Вместе платформа и лестница повышают удобство использования башни, обеспечивая безопасный и эффективный доступ к высотному оборудованию и компонентам, поддерживая текущую эксплуатацию и техническое обслуживание.

​

Испытание оцинкованной угловой стальной башни

Оцинковка является жизненно важной обработкой поверхности для 4-ногих угловых стальных решетчатых башен, обеспечивая долговременную коррозионную стойкость, чтобы выдерживать суровые условия окружающей среды и продлевать срок службы башни более чем на 20 лет. Ниже приводится упрощенный обзор ее испытаний на оцинковку:

1. Основные цели испытаний

• Обеспечить достаточную толщину покрытия для прочной защиты от коррозии.
• Проверить однородность цинкового покрытия и прочную адгезию (предотвратить отслаивание/шелушение).
• Проверить отсутствие критических дефектов (например, оголенной стали, трещин, раковин).
• Соответствовать международным стандартам (ASTM A123, ISO 1461).

2. Основные методы испытаний (проводятся после завода и после установки)

• Толщина покрытия: Используйте магнитные толщиномеры (неразрушающие) или микрометры (только для образцов разрушающие); минимум 85–120 мкм (толще для суровых условий).
• Адгезия: Испытание на изгиб (180°), испытание молотком или испытание на перекрестную штриховку ножом — отслоение покрытия не допускается.
• Визуальный осмотр: Проверьте наличие оголенной стали, трещин, неравномерного накопления цинка или загрязнения; незначительные неровности допустимы, если они не влияют на работу.
• Коррозионная стойкость: Испытание солевым туманом (ASTM B117/ISO 9227) в течение 100–500 часов (сопротивление красной ржавчине); дополнительное длительное воздействие в полевых условиях.
• Дополнительный химический анализ: AAS/XRF для подтверждения ≥98% чистоты цинка и обнаружения примесей.

3. Стандарты соответствия

Соблюдайте ASTM (A123, B117, A572), ISO (1461, 9227, 898), коды проектирования башен (TIA/EIA-222-G/F) и местные правила.

4. Точечные проверки после установки

• Повторно измерьте толщину в критических соединениях.
• Осмотрите на наличие повреждений (царапин, вмятин) и при необходимости подкрасьте краской, обогащенной цинком.
• Проверьте целостность покрытия в отверстиях для болтов и зонах повышенного износа.

Это испытание обеспечивает надежность оцинкованного покрытия, поддерживая производительность башни в инфраструктурных приложениях.

Пожалуйста, нажмите здесь для получения дополнительной информации!!!!!!

Упаковка и доставка

Сертификаты

​Пожалуйста, нажмите здесь для получения дополнительной информации!!!!!!

Типы и преимущества продукции на заказ

Самонесущая башня 
Самонесущая башня обычно представляет собой 3-ножную или 4-ножную башню, а ее материалом является стальная труба или угловая сталь. Что касается соединения, трубчатая башня соединяется фланцем, а угловая стальная башня соединяется гайками и болтами. 
Особенности: 
1. Малый коэффициент ветровой нагрузки, сильное сопротивление ветру. 
2. Экономия земельных ресурсов, удобное расположение. 
Удобная транспортировка и установка. 

Трубчатая стальная башня
Трубчатая башня относится к самонесущей высотной стальной конструкции со столбом башни, изготовленным из стальных труб, и секцией корпуса башни треугольной формы. Ее основными характеристиками являются то, что три столба трубчатой башни изготовлены из стальных труб, а секция корпуса башни имеет треугольную форму, что является высотной стальной конструкцией, отличной от угловой стали.

Монопольная башня

Монопольная башня — это широко используемый тип, имеющий красивый внешний вид, занимающий небольшую площадь от 9 до 18 квадратных метров, экономичный и принятый большинством строителей. Корпус башни принимает более разумное сечение, которое соединяется с помощью высокопрочного болта или нахлеста (скользящее соединение). Он обладает характеристиками простоты установки и может адаптироваться к различным сложным условиям на месте.

Башня с оттяжками 
Башня с оттяжками имеет новый внешний вид, и ее самая большая характеристика — усиление с помощью стального троса. Башня с оттяжками — это распространенный тип башни связи, который является экономичным и практичным. Она легче и дешевле других. Она очень подходит для географически широких районов. 

Сторожевая башня
Сторожевая башня — это многофункциональное здание, в основном используемое для наблюдения за окружающей средой и играющее важную роль в нескольких областях. Ее конструкция подчеркивает гармонию и единство с окружающей средой, а архитектурный стиль обычно согласуется с окружающей средой. Смотровые башни обычно состоят из корпусов башен, платформ, башен и лестниц с компактными и прочными конструкциями.

Камуфлированная башня-дерево
Камуфлированная башня-дерево также является разновидностью искусственных деревьев башни Бионическое дерево, на основе как настоящая, плюс тщательный дизайн, при размещении среди настоящих деревьев в зоне осмотра достопримечательностей, парке и сквере, она станет частью природы. 
Особенности: 
1. Изысканная структура и великолепный внешний вид. 
2. Высокая структурная устойчивость и долгий срок службы. 
3. Небольшая площадь покрытия и отличный экономический эффект.

Наши услуги

JIAYAO CO., LTD. является профессиональным производителем телекоммуникационных башен, одобренным ISO9001. Мы стремимся предоставлять клиентам наиболее оптимизированные решения и лучшую башню связи. Многие продукты были экспортированы в США, Европу и другие 55 различных стран.
Мы специализируемся на проектировании и производстве угловых стальных башен, трубчатых стальных башен, монопольных башен, башен из сосен, башен с оттяжками и сторожевых башен. Наши отделы включают в себя проектирование, исследования и разработки, инспекцию, лабораторию, контроль качества, оцинковку и отделы стальных башен. Наше сырье поступает с известных сталелитейных заводов Китая: HBIS Group, Baowu Steel Group, Shougang Group.
​

Если вам это нужно, мы будем рады вам 24 часа в сутки!
