Горячеоцинкованная 3-ногая угловая стальная башня для сотовой связи 4G, наружного применения, для покрытия городских территорий

JIAYAO CO., LTD.

Трехногая угловая стальная башняотносится к техническому направлению производства коммуникационного оборудования, в частности относится к треугольной беспроводной коммуникационной башне, включает корпус башни, молниеносный стержень,корпус башни сформирован треугольным корпусом башни, нога башни корпуса башни закреплена на земле, молниеносный стержень вытягивается из верхней части корпуса башни, корпус башни - это круг корпуса башни с одинаковым или однократным изменяемым уклоном,поперечное сечение корпуса башни - угловая сталь, равносторонний треугольник с поперечной конструкцией корпуса, корпус башни снабжен множеством рабочих платформ последовательно сверху вниз.Утилитарная модель показывает, что треугольная беспроводная коммуникационная башня имеет преимущества безопасности и надежности, и простой структуры.
Описание продукта

Что такое трехногая угловая стальная башня?

Корпус трехножной угловой стальной башни является основной грузоподъемной структурой башни, характеризующейся треугольной (похожей на пирамиду) конфигурацией.Он состоит из трех вертикальных стальных ног (или колонн), соединенных сверху, с дополнительными угловыми стальными соединительными элементами, соединяющими ножки по всей высоте.корпус спроектирован так, чтобы эффективно выдерживать обе вертикальные нагрузки (eУгловая конструкция и треугольная рама обеспечивают исключительную устойчивость.даже в суровых условиях окружающей среды, в то время как оцинкованная сталь обеспечивает коррозионную стойкость и долгосрочную долговечность.или оборудования для наблюдения.

Что такое 3-ножка угловая стальная башня?

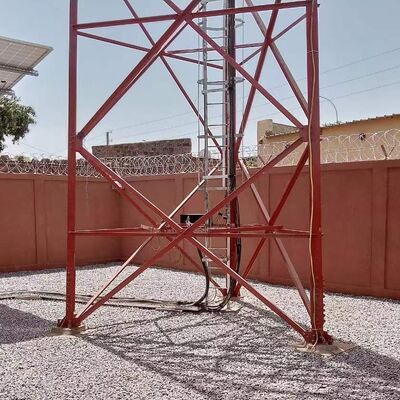

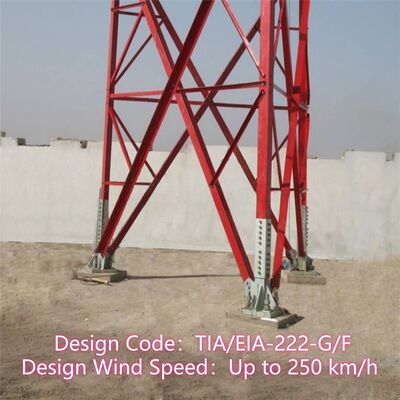

"Подставка" трехножной угловой стальной башни относится к основной части каждой вертикальной ноги, которая соединяется с фундаментом башни.Это критический компонент, отвечающий за передачу всего веса башни и ее нагрузки (оборудование)., ветер и т. д.) к основанию, обеспечивающему надежное закрепление конструкции за землей.или якорные точки, которые крепко прикрепляются к бетонному или армированному фундаментуИзготовлены из высокопрочной оцинкованной стали (соответствующей корпусу башни), ноги спроектированы для устойчивости к сдвигу, напряжению и сжатию,предотвращение сдвига или обрушения башниИх конструкция адаптирована к геологическим условиям участка, обеспечивая совместимость с фундаментом для максимальной стабильности.

Что такое лестница и кабельная лотка 3-ногих угловых стальных башен?

• Лестница: Компонент безопасного доступа, установленный вдоль корпуса башни, обеспечивающий безопасный путь для рабочих, чтобы подняться на вершину (или промежуточные платформы) для установки, обслуживания или проверки.Лестницы обычно изготавливаются из оцинкованной стали для устойчивости и прочности к коррозииОни могут включать в себя такие средства безопасности, как перила, системы сдерживания падения или клетки для защиты работников от падения.
• Кабельная поднос: Структурный канал или поднос, установленный на корпусе башни, предназначенный для организации, поддержки и защиты кабелей (например, кабелей связи, кабелей питания,или сигнальных проводов), которые проходят между базой башни и оборудованием на вершине. кабельные поддоны держат кабели в чистоте, предотвращают запутанность или повреждение от факторов окружающей среды (ветер, дождь, УФ-излучение) и облегчают легкий доступ для обслуживания.они часто изготовлены из оцинкованной стали, чтобы обеспечить долговечность и совместимость с коррозионностойкой конструкцией башниВместе лестница и кабельная лотка повышают функциональность башни, обеспечивая безопасный доступ и эффективное управление кабелями.

Как установить трехногую угловую стальную башню?

Установка трехножной угловой стальной башни осуществляется систематическим, ориентированным на безопасность процессом:

1. Исследование площадки и подготовка фундамента: Во-первых, провести детальное обследование участка для определения оптимального местоположения, оценки геологических условий и выявления потенциальных экологических или структурных ограничений (например, скорости ветра,сейсмическая активность)Затем соорудите прочный фундамент (обычно бетонный или железобетонный), приспособленный к весу и нагрузке башни.Фундамент должен быть ровным и крепко прикреплен к земле, чтобы поддерживать ноги башни.
2. Сборка комплектующих башни: Транспортировать сборные компоненты (стальные ножки, соединительные элементы, лестница, кабельная лотка) на площадку.соедините угловые соединительные элементы, чтобы сформировать пирамиду, и устанавливать вспомогательные компоненты, такие как лестница и кабельная лотка во время сборки.
3. Восстановление башни: Используйте краны или специальное подъемное оборудование, чтобы поднять смонтированную башню (или ее части для более высоких башен) в вертикальное положение.Осторожно выровняйте ноги башни с якорными точками фундамента и закрепите их с помощью болтов или якорей, чтобы закрепить башню на месте.

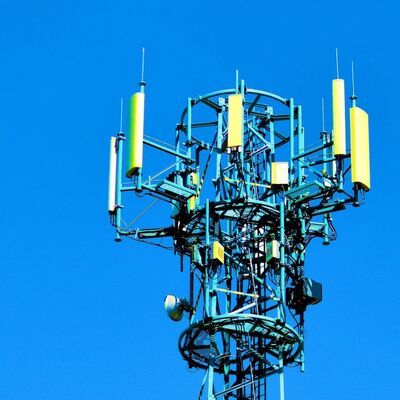

4. Установка оборудования: Монтировать предназначенное оборудование (например, антенны, микроволновые антенны, линии электропередачи) на верхней платформе башни или на обозначенные точки установки.Проводка кабелей через предварительно установленную кабельную подложку, подключает оборудование к базе.
5. Контроль качества и проверки безопасности: Проводить строгие проверки качества для проверки структурной целостности башни (например, герметичность болтов, выравнивание компонентов, коррозионная стойкость).Внедрять протоколы безопасности на протяжении всей установки (Последние проверки подтверждают стабильность башни, правильность установки оборудования.и все системы работают как предполагается.

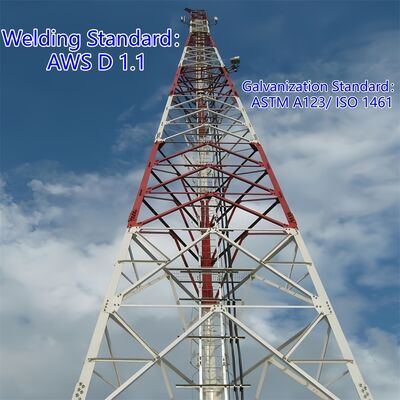

Гальванизация угловой стальной башни.

Гальванизация является критическим процессом для угловых стальных башен (таких как трехногие угловые стальные башни), поскольку она обеспечивает коррозионную стойкость и продлевает срок службы конструкции на открытом воздухе,суровой среде (eДля обеспечения соответствия оцинкованного покрытия стандартам качества и выполнения заданных целейпроводится ряд строгих процедур тестированияНиже приведен подробный обзор испытаний по оцинкованию угловых стальных башен:

1Основные цели испытаний по оцинкованию

Основными целями испытаний является проверка:

адекватная толщина покрытия (для обеспечения долгосрочной защиты от коррозии).

Однородность и сцепление цинкового покрытия (для предотвращения шелушения или отслаивания).

Отсутствие дефектов (например, трещины, ямы, обнаженные пятна или избыточное накопление цинка).

Устойчивость к коррозии (для подтверждения того, что покрытие может выдерживать деградацию окружающей среды).

2. Ключевые методы испытаний для оцинкованных угловых стальных башен

Испытания обычно проводятся на двух этапах: после заводской оцинкованности (на отдельных компонентах, таких как ножки, соединительные элементы,или лестничных ступеней) и после установки (проверки на месте на собранной башне)Наиболее распространенными методами являются:

A. Измерение толщины покрытия

Толщина покрытия цинком напрямую влияет на коррозионную устойчивость. Слишком тонкий слой преждевременно разрушится, а избыточная толщина может привести к ломкости или плохому приспособлению компонентов.

Стандарты испытаний: соответствует международным стандартам, таким как ASTM A123 (для горячего оцинковления конструктивной стали) или ISO 1461 (для горячего оцинковления покрытий на изделиях из железа и стали).

Инструменты для испытаний:

Магнитный толщиномер: наиболее широко используемый неразрушительный метод. Он измеряет расстояние между магнитным зондом и стальной подложкой, рассчитывая толщину покрытия.Измерения проводятся в нескольких точках (eНапример, 3-5 пятен на квадратный метр) на каждом компоненте, сосредоточившись на областях высокого напряжения (например, суставах ног, отверстиях болтов) и труднопокрывающихся областях.

Микрометр (разрушительный): для проверки небольшой участок компонента может быть разрезан, и толщина покрытия измеряется непосредственно микрометром (используется только для испытания образцов,не готовые части).

Критерии приемлемости: Типичная минимальная толщина колеблется в диапазоне от 85 до 120 мкм (микрометров) для конструктивных стальных компонентов, в зависимости от толщины и применения стали (например,башням в прибрежных или промышленных районах может потребоваться более толстые покрытия).

B. Испытания сцепления (прочность связей)

Сильная связь между цинковым покрытием и стальной подложкой предотвращает шелушение во время транспортировки, установки или воздействия механических нагрузок (например, вибрации, вызванные ветром).

Испытание изгиба: образец оцинкованной стали (например, участок угловой стали) изгибается на 180° вокруг мандрола (диаметр соответствует толщине стали).покрытие проверяется на наличие трещин;Никакое видимое отслоение не допускается.

Испытание с молотком: взвешенный молот (обычно 0,5 ‰ 1 кг) твердо удаляется по покрытию в нескольких точках.или поднимать, допускаются только незначительные впадины (без разоблачения стальной подложки).

Испытание с ножом: используется острый нож без зубчатых ножей, чтобы сделать перекрестный разрез (решетка) в покрытии.допускается минимальное удаление покрытия (если таковое имеется).

С. Визуальная и поверхностная проверка дефектов

Визуальный осмотр выявляет явные недостатки, которые подрывают целостность покрытия.

Процедура: Проверьте каждый оцинкованный компонент (и собранную башню) невооруженным глазом или увеличительным стеклом (10x увеличения) на предмет:

Голые пятна (открытая сталь), ямы или отверстия.

Трещины, пузыри или неравномерное накопление цинка (например, "пробеги" или "капли" от неправильной оцинкованности).

Загрязнение (например, слои масла, грязи или оксидов под покрытием).

Критерии приемлемости: голая сталь не должна быть видна; незначительные нарушения поверхности (например, небольшие цинковые узлы) приемлемы, если они не влияют на соответствие компонента или конструктивные характеристики.

D. Испытания коррозионной стойкости

Это подтверждает способность покрытия сопротивляться ржавчине и деградации с течением времени.

Испытание соляным спреем (туманом): распространенное ускоренное испытание коррозии (согласно ASTM B117 или ISO 9227).Оцинкованные образцы помещают в камеру, в которой на контролируемую температуру (35°C) распыляют непрерывный туман из 5% хлорида натрия (солевой воды)Образцы периодически проверяются (например, через 24, 48, 100 или 500 часов) на наличие признаков красной ржавчины (коррозия стали) или белой ржавчины (окисление цинка).

Приемлемость: для конструктивных башен покрытие должно быть устойчивым к красной ржавчине в течение не менее 100-500 часов (в зависимости от среды применения).Белая ржавчина (временный слой оксида цинка) является нормальной и не указывает на сбой, но он не должен распространяться чрезмерно.

Испытание воздействия на поле: долгосрочное испытание включает установку компонентов образца в предполагаемой среде башни (например, прибрежные, пустынные,или промышленных районах) и мониторинга коррозии в течение нескольких месяцев или лет.Это подтверждает реальную производительность.

E. Анализ химического состава (необязательно)

Для обеспечения соответствия цинкового покрытия стандартам чистоты на пробах оцинковой ванны или покрытия может быть проведен химический анализ.

Метод испытания: атомная абсорбционная спектроскопия (AAS) или рентгеновская флуоресценция (XRF) для измерения содержания цинка (обычно ≥98% чистого цинка для горячего оцинковления) и обнаружения примеси (например, свинца,железо), что может снизить качество покрытия.

3Стандарты испытаний и соответствие

Испытания по оцинкованию угловых стальных башен должны соответствовать отраслевым стандартам для обеспечения согласованности и надежности:

Стандарты ASTM: ASTM A123 (горячее оцинкование), ASTM B117 (испытание на распыле соли), ASTM A817 (оцинкованная сталь для передаточных башен).

Стандарты ISO: ISO 1461 (гальванизированные покрытия), ISO 9227 (испытание солевым распылением).

Местные/промышленно-специфические стандарты: для телекоммуникационных или электропередающих башен могут быть установлены дополнительные требования регулирующими органами (например, IEEE для энергетической инфраструктуры,ITU для телекоммуникационных вышек) или спецификации проекта.

4. Испытания после установки

После сборки и установки башни проводится точечная проверка, чтобы подтвердить, что оцинкованное покрытие не было повреждено во время транспортировки, подъема или сборки:

Повторное измерение толщины покрытия в критических соединениях (например, соединения ноги с фундаментом, приспособления для лестниц).

Проверить наличие царапин, вмятей или царапин, которые могли быть обнаружены на стальной подложке (при небольшом повреждении дотронуться с помощью краски, богатой цинком).

Проверить, что отверстия и точки соединения болтов (зоны высокого износа) сохраняют надлежащую толщину покрытия.

Резюме

Гальваническое испытание для угловых стальных башен - это комплексный процесс, ориентированный на толщину, адгезию, качество поверхности и коррозионную стойкость.Придерживаясь строгих стандартов и проводя испытания как на заводе, так и на месте, обеспечивается целостность цинкового покрытия, что позволяет башне выдерживать суровые условия окружающей среды и обеспечивать долгосрочную надежность в области телекоммуникаций, передачи энергии,и другие инфраструктурные приложения.

Пожалуйста, нажмите здесь для получения дополнительной информации!!!!!!

Упаковка и перевозка

- Что?

Сотрудничество Клиенты

- Что?

Сертификации

- Что?

Пожалуйста, нажмите здесь для получения дополнительной информации!!!!!!

Типы продуктов и преимущества

Самоподдерживающаяся башня 
Самоподдерживающаяся башня обычно представляет собой башню с 3 или 4 ногами, а ее материал - стальная труба или угловая сталь. Что касается соединения, трубчатая башня соединяется фланцем,и угловой стальной башни соединены гайками и болтами.
Особенности:
1Малый коэффициент нагрузки ветра, сильное сопротивление ветра.
2.Сохранить земельные ресурсы, удобное местоположение.
Удобная транспортировка и установка.

Стальная башня
Тюбная башня относится к самоподдерживающейся высокой стальной конструкции с колонной башни из стальных труб и секцией корпуса башни в треугольной форме.Его основные характеристики заключаются в том, что три трубки колонны башни сделаны из стальных труб и корпуса башни секции в треугольной форме, что является высокой стальной конструкцией, отличающейся от угловой стали.

Монопольная башня

Монопольная башня - это широко используемый тип, с красивым внешним видом, занимающий небольшую площадь от 9 до 18 квадратных метров, экономически эффективный и используемый большинством строительства.Купольный корпус принять более разумный раздел, который соединяется с помощью высокопрочного болта или перекрытия (сдвигательного соединения). Он обладает характеристиками простой установки и может адаптироваться к различным сложным полевым площадкам.

Башня с гидом 
Станционная башня имеет необычный внешний вид, и ее основная особенность заключается в укреплении с помощью стальной проволоки.Он легче и дешевле остальных.Он очень подходит для широких географических районов.

Станция охраны
Сторожевая башня - это многофункциональное здание, которое в основном используется для наблюдения за окружающей средой и играет важную роль во многих областях.Его дизайн подчеркивает гармонию и единство с природойНаблюдательные башни обычно состоят из корпусов башен, платформ, башен и лестниц.с компактными и прочными конструкциями.

Камуфлированная деревянная башня
Камуфлированная деревянная башня - это также своего рода искусственная башня из бионических деревьев, на базе похожая на настоящую, плюс тщательный дизайн, когда она помещается среди настоящих деревьев в зоне осмотра достопримечательностей,парк и площадь, это будет частью природы.
Особенности:
1- Уникальная структура и великолепный внешний вид.
2Сильная конструктивная стабильность и длительный срок службы.
3Небольшая площадь и большой экономический эффект.

Наши услуги

JIAYAO CO., LTD. является профессиональным производителем телекоммуникационных башен и одобрен ISO9001. Мы стремимся предоставить клиентам наиболее оптимизированные решения и лучшую коммуникационную башню.Многие продукты были экспортированы в США., Европы и 55 других стран.
Мы специализируемся на проектировании и производстве угловой стальной башни, трубной стальной башни, монопольной башни, башни сосновых деревьев, гипсовой башни и сторожевой башни.лабораторияНаши сырьевые материалы поступают из известных сталелитейных заводов Китая: HBIS Group, Baowu Steel Group, Shougang Group.
